寻根桥-临时用电专项施工方案VIP专享VIP免费

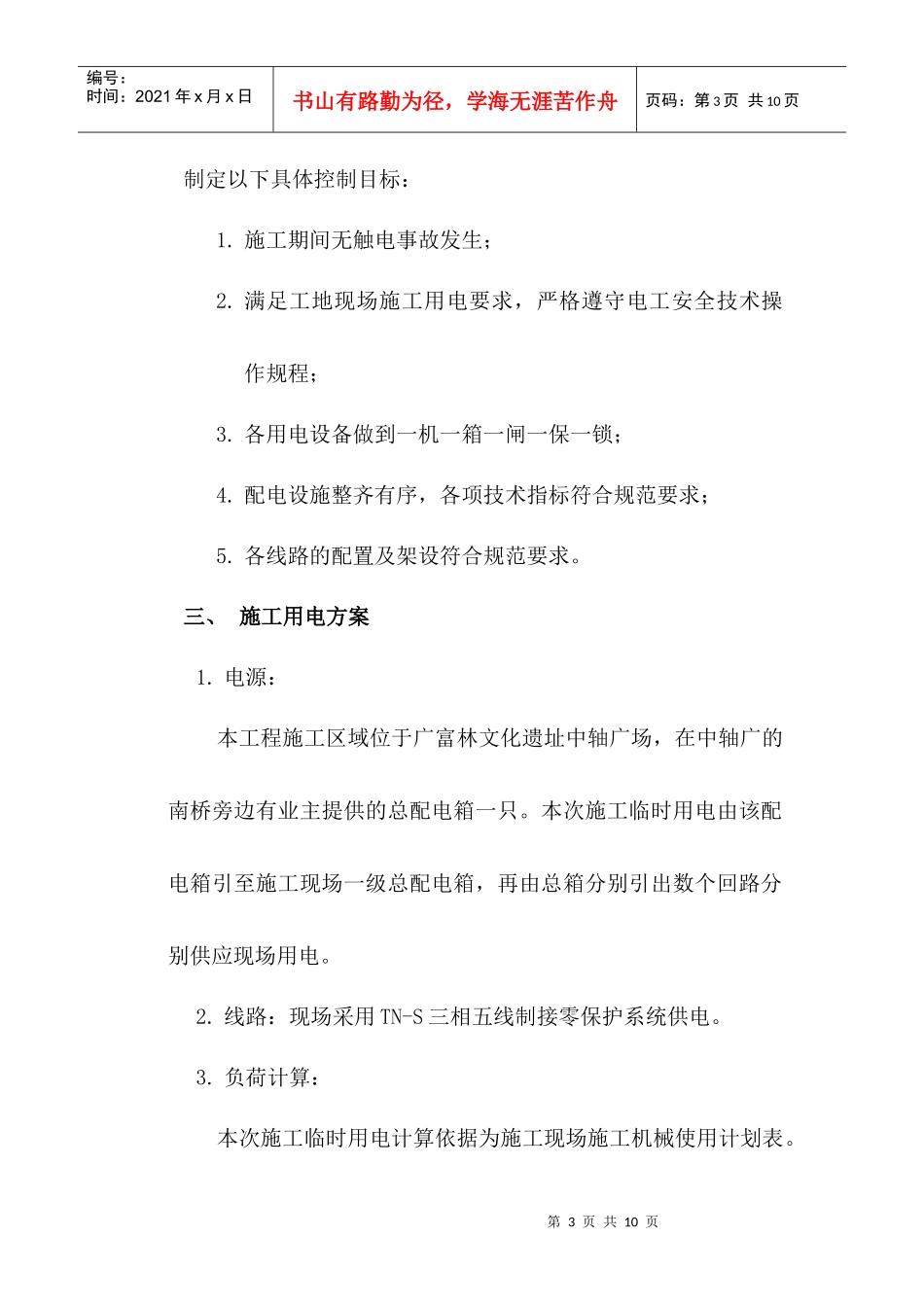

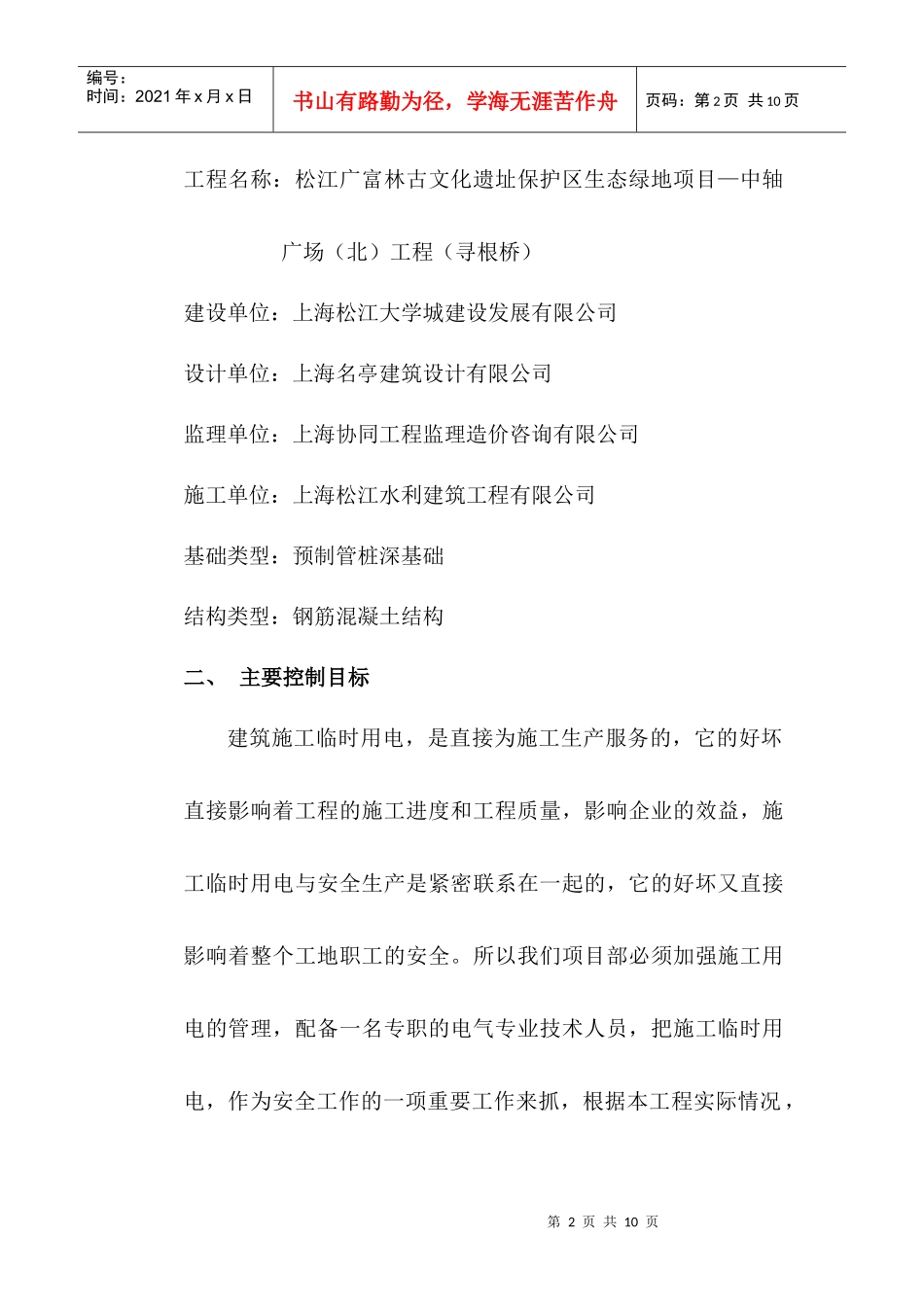

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页松江广富林古文化遗址保护区生态绿地项目——中轴广场（北）工程（寻根桥）临时用电专项施工方案上海松江水利建筑工程有限公司寻根桥项目部二零一一年四月三十日临时用电施工方案一、工程概况第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页工程名称：松江广富林古文化遗址保护区生态绿地项目—中轴广场（北）工程（寻根桥）建设单位：上海松江大学城建设发展有限公司设计单位：上海名亭建筑设计有限公司监理单位：上海协同工程监理造价咨询有限公司施工单位：上海松江水利建筑工程有限公司基础类型：预制管桩深基础结构类型：钢筋混凝土结构二、主要控制目标建筑施工临时用电，是直接为施工生产服务的，它的好坏直接影响着工程的施工进度和工程质量，影响企业的效益，施工临时用电与安全生产是紧密联系在一起的，它的好坏又直接影响着整个工地职工的安全。所以我们项目部必须加强施工用电的管理，配备一名专职的电气专业技术人员，把施工临时用电，作为安全工作的一项重要工作来抓，根据本工程实际情况，第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页制定以下具体控制目标：1.施工期间无触电事故发生；2.满足工地现场施工用电要求，严格遵守电工安全技术操作规程；3.各用电设备做到一机一箱一闸一保一锁；4.配电设施整齐有序，各项技术指标符合规范要求；5.各线路的配置及架设符合规范要求。三、施工用电方案1.电源：本工程施工区域位于广富林文化遗址中轴广场，在中轴广的南桥旁边有业主提供的总配电箱一只。本次施工临时用电由该配电箱引至施工现场一级总配电箱，再由总箱分别引出数个回路分别供应现场用电。2.线路：现场采用TN-S三相五线制接零保护系统供电。3.负荷计算：本次施工临时用电计算依据为施工现场施工机械使用计划表。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页机械使用计划表如下：序号机械设备名称型号规格数量额定功率（kw）总功率（kw）1柴油打桩机11515.002钢筋弯曲机YPOL-412.82.803钢筋切断机GQ50248.004电焊机BX3-300124KVAJc=70%cosΦ=0.816.005切割机TCH355HA21.53.006振动棒JQ221-221.12.27水泵22.24.48磨光机DMS-30023.006.009电锤PSB42021.83.60（1）电焊机负荷计算：P=1*Se*JC1/2*COSΦ=1*24*0.71/2*0.8=18.00kw（2）总负荷计算：取KX=0.7tgΦ=1.28第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页∑P=15.00+2.8+8+16+3+2.2+4.4+6+3.6=61.00kwPJ=KX*ΣP=0.7*61=42.70kwQJ=PJ*tgΦ=42.7*1.28=54.66KVASJ=（PJ2+QJ2）1/2=(42.702+54.662)1/2=69.36KVA（3）导线选择：PJ=15kwCOSΦ=0.8IJ=PJ/1.732VCOSΦ=42.70*1000/（1.732*380）*0.8=51.9A利用施工现场原有临时用电电缆（VV-3*16+2*10）即可。4.接地与避雷：本工程采用三相五线制专用保护零线系统——TN-S系统，总配电箱调协PE保护接零，采用2.5米长的垂直接地体，接地体采用1根Φ25圆钢，与接地线连接采用焊接连接。在分配电箱及固定机械设备处均作重复接地，接地电阻小于10欧，要求施工中工作零线与保护零线严格区分。5.配电箱及开关箱的设置：第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页（1）配电箱、开关箱采用铁壳配电箱，铁板厚度不小于1.5㎜；（2）施工现场实行三级配电（总箱、分箱、开关箱），三级漏电保护（总箱、分箱、开关箱）。且前一级（总箱）额定漏电动作及电流额定动作时间是最后一级（分箱或开关箱）漏电动作电流及动作时间的可靠后备保护，使之具有分段保护的能力。（3）设备配电箱与照明配电箱分别设置。配电箱、开关箱周围设有足够的工作空间和通道，不堆放任何杂物。配电箱、开关箱应装设端正牢固。移动式配电箱、开关箱应装设在坚固的支架上。固定式配电箱、开关箱的下底与底面垂直距离大于1.3M，小于1.5M，移动式配电箱...
