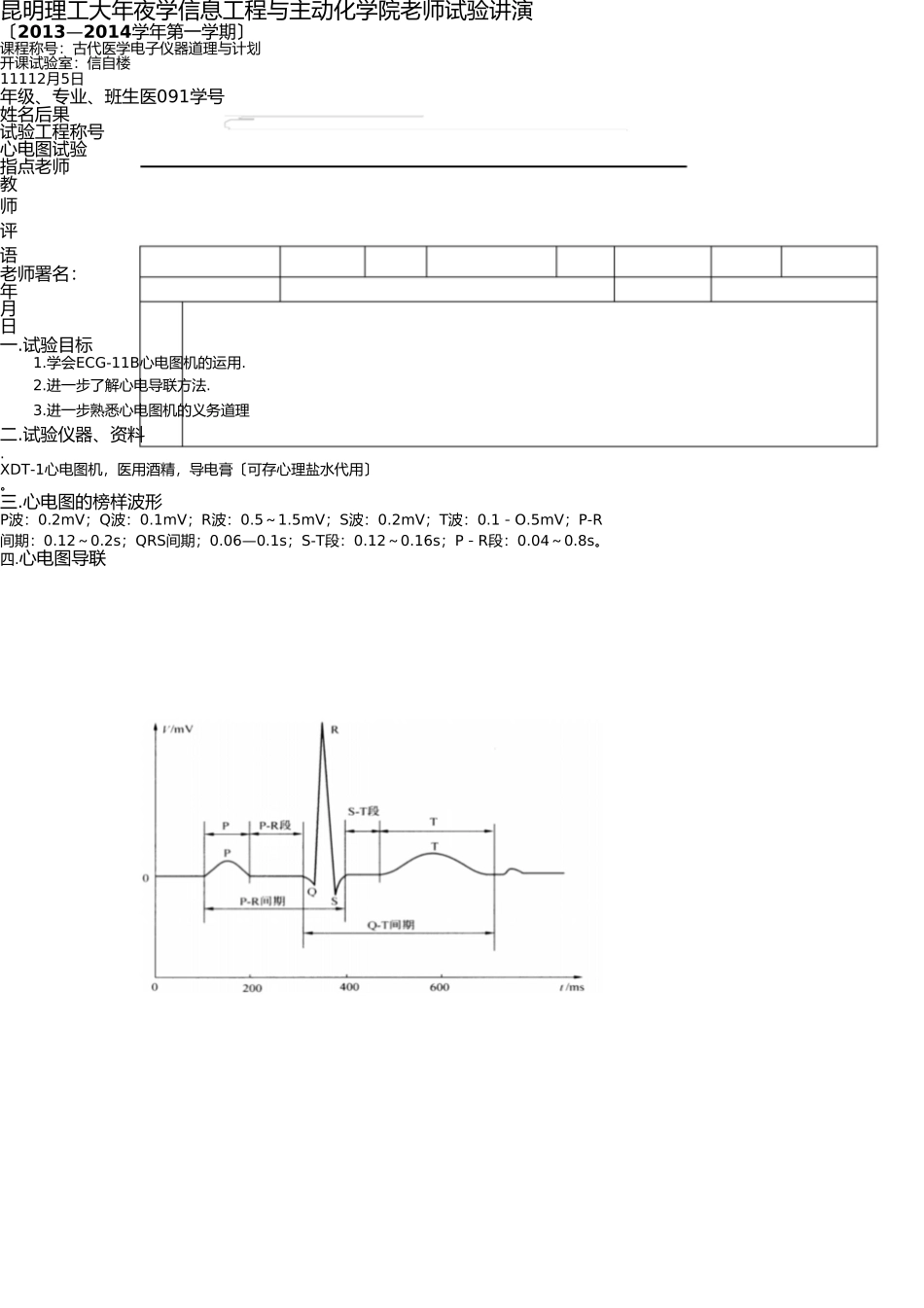

昆明理工大年夜学信息工程与主动化学院老师试验讲演〔2013—2014学年第一学期〕课程称号：古代医学电子仪器道理与计划开课试验室：信自楼11112月5日年级、专业、班生医091学号姓名后果试验工程称号心电图试验指点老师教师评语老师署名：年月日一.试验目标1.学会ECG-11B心电图机的运用.2.进一步了解心电导联方法.3.进一步熟悉心电图机的义务道理二.试验仪器、资料.XDT-1心电图机，医用酒精，导电膏〔可存心理盐水代用〕。三.心电图的榜样波形P波：0.2mV；Q波：0.1mV；R波：0.5～1.5mV；S波：0.2mV；T波：0.1－O.5mV；P-R间期：0.12～0.2s；QRS间期；0.06—0.1s；S-T段：0.12～0.16s；P－R段：0.04～0.8s。四.心电图导联图二规范肢导联单极肢导联单极胸导联五.试验内容及步调内容：从心电导联方法中任选一种导联，用手动方法操纵，绘出心电图，在心电图中标出P波、R波、T波，并读出其幅度，填入试验数据表。步调：1〕.本试验中要紧采纳的是规范肢体导联I、II、III，故依照下表把四个照应的电极接在人体上。电极位置电极标记标记导联线色彩电极色码右手臂左手臂右足左足RL黑黑黑黑白白白白白白红黄黑绿红黄绿棕黑紫RFFC1C2C3C4C5C6胸部2〕.在人体四肢擦上心理盐水〔酒精〕，把白色电极接在右手上，把黄色电极接在左手上，把玄色电极接在右足上，把绿色电极接在左足上。留意，接电极的时分留意夹牢，坚持导电优秀。将电极联接人体肢体时3〕.电源开关方法,务必使电源开关处于封闭外形。(1)运用交换电源:“插好电源线，呆板右侧的电源开关打至ON〞位置，把面板上供电方法选择开关置"OPR"位置就能够开场实际操纵。(2)运用直流电源(电池)a)“电源开关置于OFF〞外形。b)“供电方法选择开关由充电STBY“〞或CHG“〞拨到义务OPR“〞或DC〞。电池电量可由电池存电量(BATTERY)唆使灯唆使。一个灯亮时虽然不用电池供电，电量唆使灯闪耀时制止运用。其他可按交换电源的操纵方法进展心电图记载。本机是便携式心电图机，在无交换电源时，可用机内电池操纵，电池可屡次重复充电运用。在运用机内电池操纵时，能够不用接地线，但接上地线有助于消除交换电干扰。电池存量灯在熄灯之前，它的亮度会跟着描记幅度而变更，这是畸形景象。电池存量灯只要一只灯亮时，同时是闪耀时，表现电池电能已破刻耗尽，这时确信要制止运用直流义务，应让电池充电。4〕．记载前心电图机义务外形反省a)接通电源(交换或直流)，面板上应有如下唆使灯发亮。LINE(或BATTERY)STOP125mm/sTESTMANb)操纵导联选择键由I导联～V6导联，选择照应的导联方法。c)“按动OPERATING“〞操纵键，置START“〔记载〕外形，走纸后再按lmV(定标)〞键，描记lmV方波。d)不美不雅看描迹、笔温能否恰当。e)反省lmV方波幅度能否为10mm(“敏锐度档为1〞时)。5〕．手动操纵次第a)“按LEADSELECTOR(导联选择)〞键，选择导联方法。b)“按OPERATlNG(操纵)“〞键，置CHECK(不美不雅看)〞外形，描笔应按人体心电旗号暗记进展摆动。c)按操纵键“置START〔记载〕〞外形，即可描记I导联心电图。d)描记I“导联后可按lmV(定标)〞键描记定标波形。e)按导联选择键，选择描记II导联心电图。逐渐操纵导联选择键至实现“联后，按操纵键置STOP(进展)外形，进展描记。V6胸导主动操纵次第a)“按LEADSELECTOR(导联选择)〞键，选择I导联。b)“按OPERATING(操纵)“〞键，置CHECK(不美不雅看)〞外形，描笔应按人体心电旗号暗记进展摆动。c)“按操纵〞键,“置START“记载〞外形，按MAN/AUTO(手动/主动)〞操纵键，“置AUTO(主动)〞外形，呆板即主动实现十二导联心电图的描记，每实现一个“导联主动定标一次。呆板描记十二导联后，主动复位到STOP(进展)“〞、TEST“〔检测〕〞、MAN(手动)〞外形，进展描记。呆板在主动描记功程中，赞成手动干涉。比方疾速转换至所需导联或置于不的外形。每做一导联需4.5秒，转换时刻为0.5秒，实现十二导联共需60秒。六.试验数据1.依照心电图读取下表心电图参数心电图试验数据表导联方法敏锐度1档走纸速率P波幅度R波幅度T波幅度刹时心率规范肢体I10mm/mv25mm/s1.5mm1.2mm1.0mm2.0mm0.5mm75次/分导联规范肢体II10mm/mv25mm/s25mm/s9.0mm7.0mm2.0mm0....
