地源热泵施工方案(DOC 72页)VIP免费

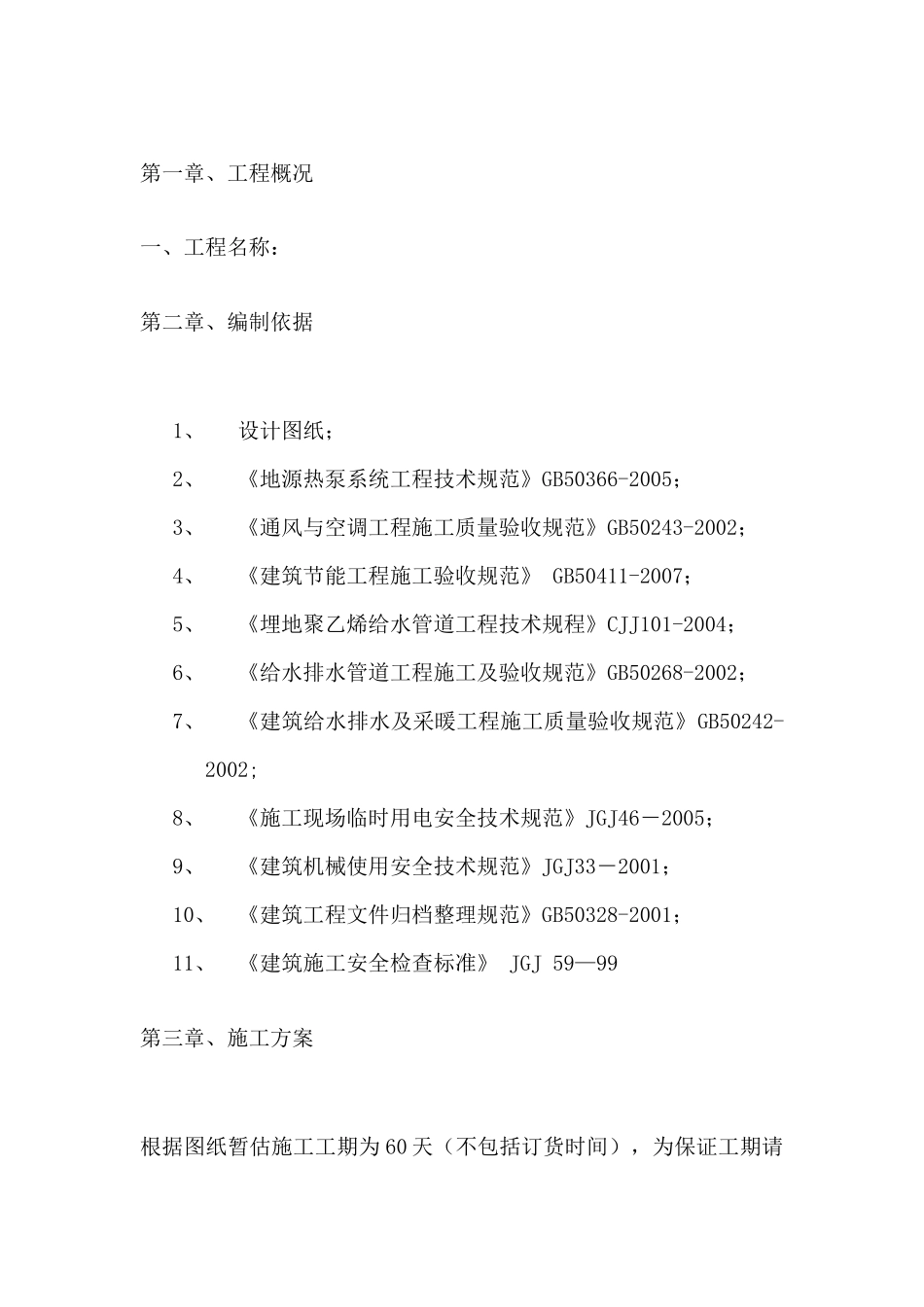

第一章、工程概况一、工程名称：第二章、编制依据1、设计图纸；2、《地源热泵系统工程技术规范》GB50366-2005；3、《通风与空调工程施工质量验收规范》GB50243-2002；4、《建筑节能工程施工验收规范》GB50411-2007；5、《埋地聚乙烯给水管道工程技术规程》CJJ101-2004；6、《给水排水管道工程施工及验收规范》GB50268-2002；7、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002;8、《施工现场临时用电安全技术规范》JGJ46－2005；9、《建筑机械使用安全技术规范》JGJ33－2001；10、《建筑工程文件归档整理规范》GB50328-2001；11、《建筑施工安全检查标准》JGJ59—99第三章、施工方案根据图纸暂估施工工期为60天（不包括订货时间），为保证工期请有关专业给予支持：临时用水：甲方协调把现场临时用水管道引至施工场地。临时用电：甲方协调把现场临时电源引至施工场地。另请甲方协调我方的库房以及工人住宿。一、地埋管施工方案（一）、施工前准备根据设计要求，为确保施工质量，方便业主现场监督检查。在地埋管换热器施工之前，应对现场情况、地质资料进行准确详实的勘察与调研。1、钻探施工措施1、施工依据：（1）《水利水电工程钻探规程》（SL291-2003）（2）《建筑工程地质钻探技术标准》（JGJ87-92）（3）《建筑地基处理规程》（JGJ79-2002）2、钻孔任务：本工程钻孔设计工程量为：按图纸及量单。3、根据工程项目的类别，实行项目负责人责任制。负责施工现场的人员与机械的指挥调动，负责工程质量的检查、验收与竣工资料的汇集及工程勘察报告的编写。钻探机组长、班长负责钻孔施工，记录员负责施工状况的记录。根据本工程的规模，拟定投入施工人员6名。4、钻孔结构：根据最终设计的孔深、孔径要求、地层结构、钻探设备的性能，确保工程质量，本工程钻孔结构设计根据试验孔设计。5、钻孔质量与验收钻孔质量与验收依据业主的设计要求和有关规程进行。6、施工措施（1）钻探设备安装之后，各机组长必须进行安全等项目的检查，确认安装合格后，报有关部门批准，方可开钻。（2）合理选用钻进方法、钻具、钻进技术参数及工艺。（3）严格按钻探规程进行作业，合理掌握进尺长度。（4）桩机应准确对位，对位误差小于2.0cm，由质检员复检后方能施工。（5）调平钻机，用垂直吊线法检验其主轴的垂直度，使其垂直度误差＜0.5%L。（6）孔径：施工前和施工过程中，经常检查钻头直径，确保不小于150mm。磨损超过5mm时及时补焊，确保钻头直径达到设计孔径要求。（7）各记录员认真负责地使用蓝黑钢笔或碳素黑色笔随施工进度情况准确、真实，字迹工整地填写现场记录。（8）认真做好竣工验收工作，钻孔达到设计孔深后，及时报请有关人员验收签章。（9）钻井设备安装完毕，机长必须进行安全检查；（10）竖立和拆卸钻架，必须在机长的统一指挥下进行。（11）严格按照钻探规程和钻探安全制度进行操作，做到安全施工。2、钻孔设备针对该工程地质状况，拟采用三角架式钻井机，进行钻孔施工。（二）、钻孔施工工序与工艺技术措施1.钻孔施工工序（1）、钻探工序：（2）、操作注意事项：a.开钻前应检查送风管路连接是否牢固可靠，螺纹是否上满上紧。b.下钻前，应在地表做锤启动试验，检查潜孔锤是否冲击、卡钎套是否牢固等，待各部运转正常后方可下孔使用。c.钻进时，机上余尺不宜过小，应保留0.1～0.2m的机上余尺，以防意外。d在钻进中遇到少量涌水量时，孔口会出现停止排粉、又无水排出现象。此时要特别注意“泥领”糊钻、卡钻事故，应及时上下活动钻具或向孔内注清水、泡沫剂冲开“泥领”。e.遇到地层破碎坍塌掉块时，应采取有效的护壁技术措施或加接取粉管，浅层可采用跟管钻进；深部非主要含水层可采用水泥等灌注固结，然后透孔钻进，或下套管再变径钻进。f.钻头应定期检查维修。停用的钻头，应拆洗干净组装后涂油保护。（三）、保证钻孔质量的技术措施：1、钻孔垂直度：①、设备安装地基夯实处理，深孔钻塔安装时地基要加固处理，设备安装水平，周正，稳固。②、开孔轻压慢转，逐步加压，开孔20m内所用钻压不得超过钻具（钻铤）自重的的1/3。③、严格控制钻压，严格交接班制度，三班钻进参数要...
