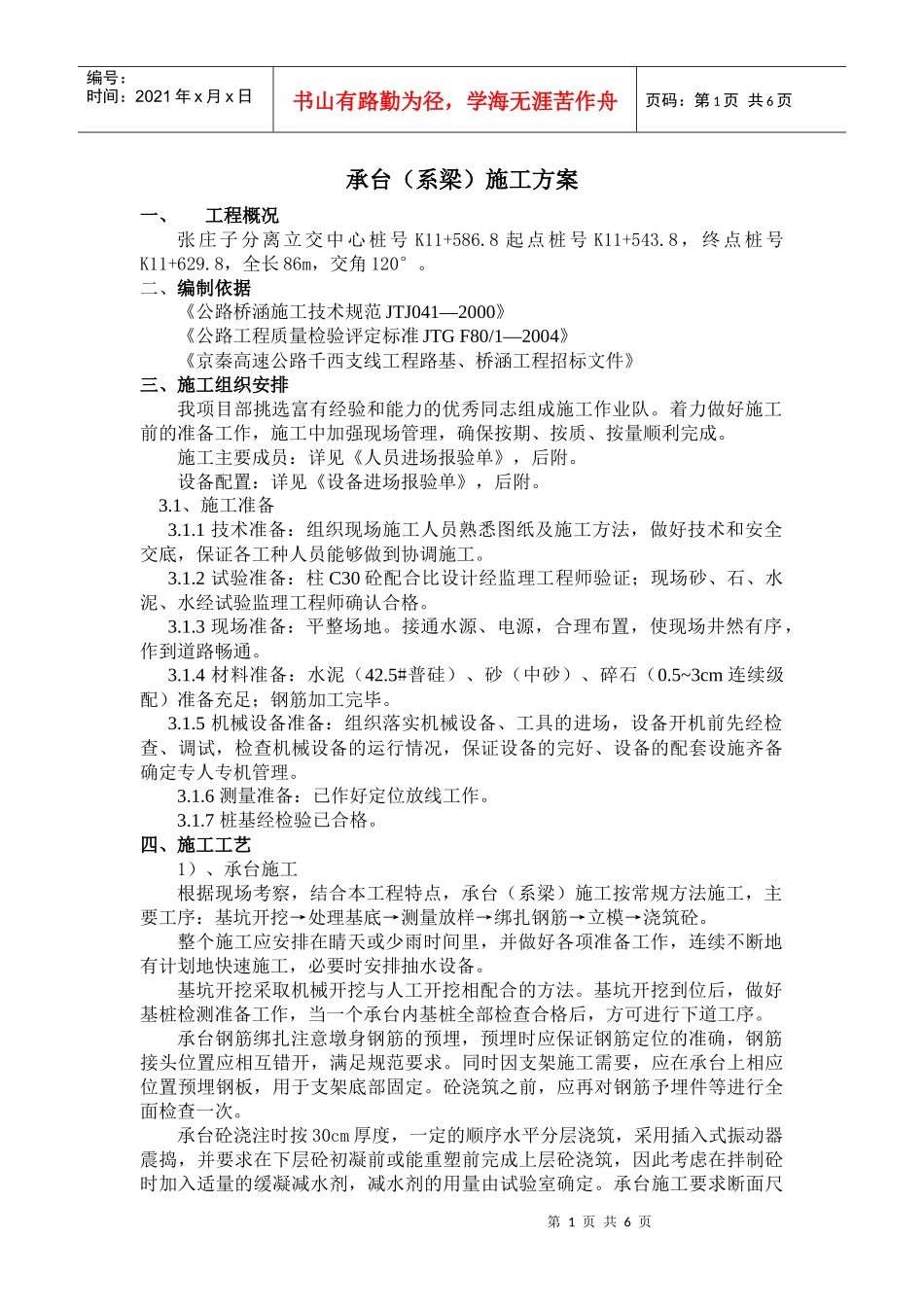

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页承台（系梁）施工方案一、工程概况张庄子分离立交中心桩号K11+586.8起点桩号K11+543.8，终点桩号K11+629.8，全长86m，交角120°。二、编制依据《公路桥涵施工技术规范JTJ041—2000》《公路工程质量检验评定标准JTGF80/1—2004》《京秦高速公路千西支线工程路基、桥涵工程招标文件》三、施工组织安排我项目部挑选富有经验和能力的优秀同志组成施工作业队。着力做好施工前的准备工作，施工中加强现场管理，确保按期、按质、按量顺利完成。施工主要成员：详见《人员进场报验单》，后附。设备配置：详见《设备进场报验单》，后附。3.1、施工准备3.1.1技术准备：组织现场施工人员熟悉图纸及施工方法，做好技术和安全交底，保证各工种人员能够做到协调施工。3.1.2试验准备：柱C30砼配合比设计经监理工程师验证；现场砂、石、水泥、水经试验监理工程师确认合格。3.1.3现场准备：平整场地。接通水源、电源，合理布置，使现场井然有序，作到道路畅通。3.1.4材料准备：水泥（42.5#普硅）、砂（中砂）、碎石（0.5~3cm连续级配）准备充足；钢筋加工完毕。3.1.5机械设备准备：组织落实机械设备、工具的进场，设备开机前先经检查、调试，检查机械设备的运行情况，保证设备的完好、设备的配套设施齐备确定专人专机管理。3.1.6测量准备：已作好定位放线工作。3.1.7桩基经检验已合格。四、施工工艺1）、承台施工根据现场考察，结合本工程特点，承台（系梁）施工按常规方法施工，主要工序：基坑开挖→处理基底→测量放样→绑扎钢筋→立模→浇筑砼。整个施工应安排在睛天或少雨时间里，并做好各项准备工作，连续不断地有计划地快速施工，必要时安排抽水设备。基坑开挖采取机械开挖与人工开挖相配合的方法。基坑开挖到位后，做好基桩检测准备工作，当一个承台内基桩全部检查合格后，方可进行下道工序。承台钢筋绑扎注意墩身钢筋的预埋，预埋时应保证钢筋定位的准确，钢筋接头位置应相互错开，满足规范要求。同时因支架施工需要，应在承台上相应位置预埋钢板，用于支架底部固定。砼浇筑之前，应再对钢筋予埋件等进行全面检查一次。承台砼浇注时按30cm厚度，一定的顺序水平分层浇筑，采用插入式振动器震捣，并要求在下层砼初凝前或能重塑前完成上层砼浇筑，因此考虑在拌制砼时加入适量的缓凝减水剂，减水剂的用量由试验室确定。承台施工要求断面尺第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页寸不得超过±30mm，轴线偏位不得超过15mm。承台施工完毕，及时进行基坑回填、分层夯实、以方便墩身、盖梁施工。五、质量控制要点承台实测项目项次检查项目规定值或允许偏差值检查方法和频率1混凝土强度（MPa）在合格标准内每个至少制取2组2尺寸（mm）±30尺量：长，宽，高各检查2点3顶面高程（mm）±20水准仪：检查5处4轴线偏位（mm）15全站仪：纵横面各量测2点六、外观鉴定6.1混凝土表面平整，棱角平直，无明显施工接缝。6.2蜂窝，麻面面积不得超过该面总面积的0.5%。深度超过1cm的必须处理。6.3混凝土表面出现非受力裂缝时，裂缝宽度超过设计规定或设计未规定时超过0.15mm必须处理。七、工程质量保证体系及措施质量预控目标：本工程竣工验收工程质量按交通部2004年颁发的JTFF80/1-2004《公路工程质量检验评定标准》要求评定，单位工程全部达到优良工程标准，且标段的工程质量评分值不小于95分；各分项工程一次交验率100%。7.1质量保证体系质量保证体系图见下页：第3页共6页第2页共6页质量管理目标确定建立质量保证体系组织体系质量意识教育思想体系控制体系质量回访服务预防为主的方针施工组织设计与方案控制施工准备的质量控制机具材料的质量控制施工过程的质量控制质量标准的质量控制项目经理部工程技术部生产计划部材料设备部质量检测部试验室质量信息反馈质量保证体系图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页7.1.2建立质量保证体系，以保证和提高工程质量为目标，运用业务系统的严格组织和科学管理制度，把企业各部门、各环节的质量...
