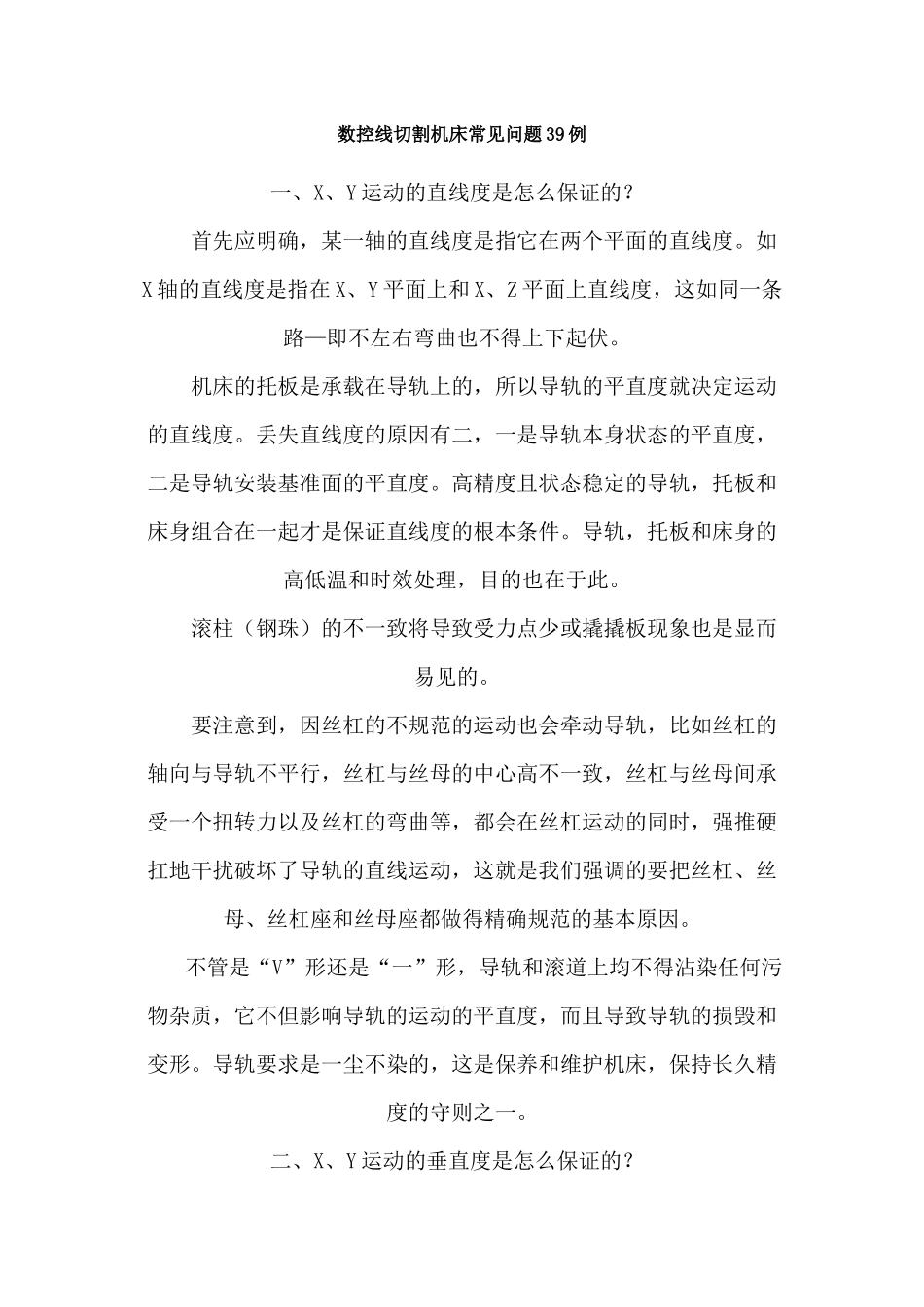

数控线切割机床常见问题39例一、X、Y运动的直线度是怎么保证的？首先应明确，某一轴的直线度是指它在两个平面的直线度。如X轴的直线度是指在X、Y平面上和X、Z平面上直线度，这如同一条路—即不左右弯曲也不得上下起伏。机床的托板是承载在导轨上的，所以导轨的平直度就决定运动的直线度。丢失直线度的原因有二，一是导轨本身状态的平直度，二是导轨安装基准面的平直度。高精度且状态稳定的导轨，托板和床身组合在一起才是保证直线度的根本条件。导轨，托板和床身的高低温和时效处理，目的也在于此。滚柱（钢珠）的不一致将导致受力点少或撬撬板现象也是显而易见的。要注意到，因丝杠的不规范的运动也会牵动导轨，比如丝杠的轴向与导轨不平行，丝杠与丝母的中心高不一致，丝杠与丝母间承受一个扭转力以及丝杠的弯曲等，都会在丝杠运动的同时，强推硬扛地干扰破坏了导轨的直线运动，这就是我们强调的要把丝杠、丝母、丝杠座和丝母座都做得精确规范的基本原因。不管是“V”形还是“一”形，导轨和滚道上均不得沾染任何污物杂质，它不但影响导轨的运动的平直度，而且导致导轨的损毁和变形。导轨要求是一尘不染的，这是保养和维护机床，保持长久精度的守则之一。二、X、Y运动的垂直度是怎么保证的？两轴的垂直度是建立在各自的直线度的基础上的，直线的误差会在垂直度测量时反映出来，数值叠加的结果使垂直度测量失实失准，所以是首先保证各自的直线度，再保证互相的垂直度。两轴的垂直度完全取决于中托板上的两组导轨的垂直度，装配时是把一组导轨固定在基准上，测量并调整待另一组导轨与基准垂直后，再行固定并配打销钉孔，从而把中托板上两组导轨的垂直度固定下来。这个装配和测量过程，即要追求操作的稳妥有效，还应该有意把精度提高一档，这个中间工艺指标的控制是非常重要的，因为不管是装机，修理或一段时间的实效，都会使这个精度变差，如果初始安装就把允许的误差值用足，那以后的精度就会超值失准了。比如某机床精度标准为0.02，则首次装配时的内控精度应是在0.012以下。重要部位的首装严控和销钉镙钉稳妥有效，加之导轨本身的平直精准，两轴的垂直度就有保证了。如同直线度一样，丝杠的工作状态也是影响垂直度的重要因素。与导轨定位面成一定夹角的任何一个外力，都将造成导轨的异动，因为导轨只是导轨，并没有夹死。所以一旦发现X、Y轴的垂直度超标，要认真判断是导轨自身的形变或错位造成的还是丝杠的运动干扰的。如果是导轨的导向作用所致，分别在几个位置使丝杠和丝母重复松开再紧固的适配过程，其超标的方向和数值应大体稳定的。如果是丝杠和丝母运动的干扰所致，将失去方向和数值的规律性。千万不可盲目把导轨的固定松开，把销钉拨掉，失去判断的任何操作都是无益的。一旦导轨的固定松开销钉拨掉，就必须重复前面所述首次装调的全过程。任何测量调整都必须在导轨运动平稳之后再进行，如果突跳和无规律的扭摆，那是导轨太脏或异物，要坚决拭净润滑之后再进行调整，这是必须牢记的。三、座标位移的误差是怎样产生的？单轴直线度，XY垂直度和系统回差是造成误差的主要原因。快走丝线切割机，都没实现闭环控制，机械传动系统的回差已成为整机精度的最重要的指标，回差大体来自如下5个方面。齿轮间隙，主要是步进电机与丝杠间的传动齿轮。连接键的间隙，特别是丝杠上的大齿轮，点滴的间隙在回差上的反应都是不可忽视的。电机轴键间隙的影响不仅有回差，还拌有噪音。丝杠与丝母间的间隙，出厂后丝杠付的轴向传动间隙通常在0.003以下，质差的产品则不太有保证。丝杠轴承间隙，这个间隙是靠轴承的内外环的轴向调整消除的，但如果轴承质量低劣，会在消除间隙后转动极不灵活，一旦转动轻快了就又有间隙了，所以该处的轴承是不可马虎的。力矩传递的整体刚性较差，造成柔弱部位的挠性变形使运动变得迟钝滞后，也以间隙的方式体现出来。以上5个方面，共同造成了系统回差，实际加工中，即使是最简单的封闭图形，也至少有两次排除回差，所以实际加工精度一般在不可消除的回差的两倍左右。如果系统回差是0.006，那么加工精度在0。012是有可能的。两轴的垂直度和各轴的直线度是造成位移...
