房屋建筑和市政工程施工图设计文件常见问题汇编

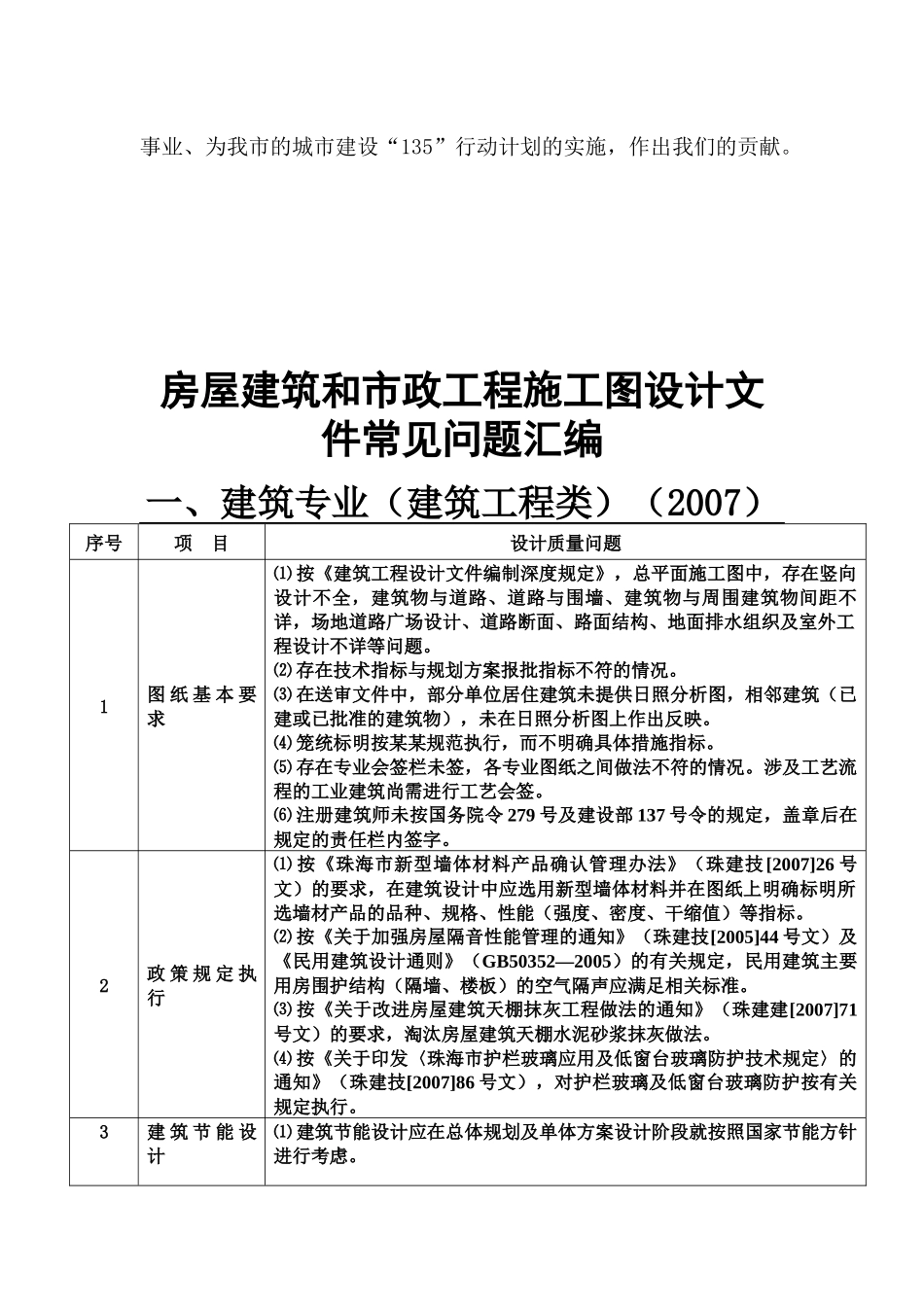

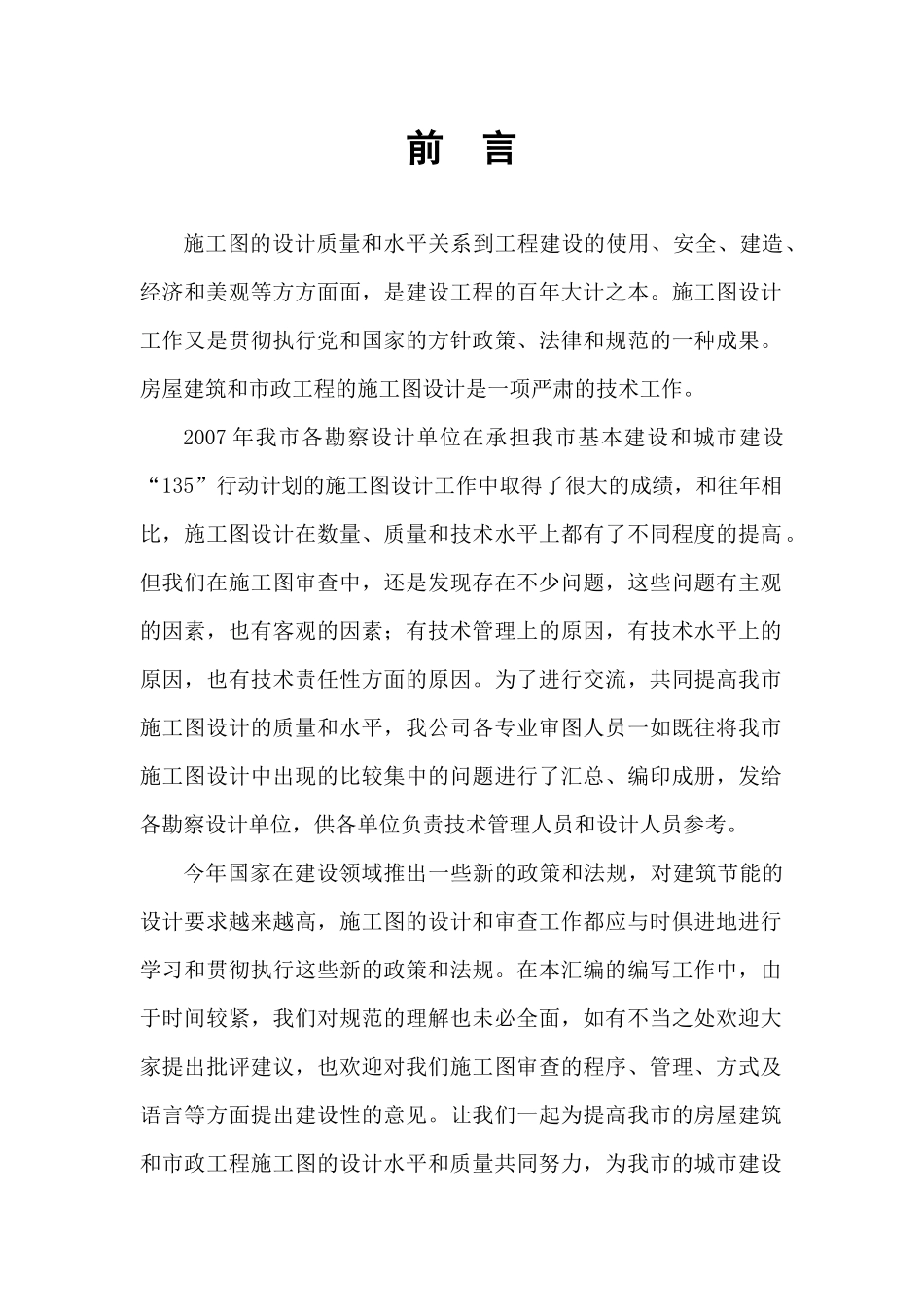

前 言施工图的设计质量和水平关系到工程建设的使用、安全、建造、经济和美观等方方面面，是建设工程的百年大计之本。施工图设计工作又是贯彻执行党和国家的方针政策、法律和规范的一种成果。房屋建筑和市政工程的施工图设计是一项严肃的技术工作。2007 年我市各勘察设计单位在承担我市基本建设和城市建设“135”行动计划的施工图设计工作中取得了很大的成绩，和往年相比，施工图设计在数量、质量和技术水平上都有了不同程度的提高。但我们在施工图审查中，还是发现存在不少问题，这些问题有主观的因素，也有客观的因素；有技术管理上的原因，有技术水平上的原因，也有技术责任性方面的原因。为了进行交流，共同提高我市施工图设计的质量和水平，我公司各专业审图人员一如既往将我市施工图设计中出现的比较集中的问题进行了汇总、编印成册，发给各勘察设计单位，供各单位负责技术管理人员和设计人员参考。今年国家在建设领域推出一些新的政策和法规，对建筑节能的设计要求越来越高，施工图的设计和审查工作都应与时俱进地进行学习和贯彻执行这些新的政策和法规。在本汇编的编写工作中，由于时间较紧，我们对规范的理解也未必全面，如有不当之处欢迎大家提出批评建议，也欢迎对我们施工图审查的程序、管理、方式及语言等方面提出建设性的意见。让我们一起为提高我市的房屋建筑和市政工程施工图的设计水平和质量共同努力，为我市的城市建设事业、为我市的城市建设“135”行动计划的实施，作出我们的贡献。房屋建筑和市政工程施工图设计文件常见问题汇编一、建筑专业（建筑工程类）（2007）序号项 目设计质量问题1图 纸 基 本 要求⑴ 按《建筑工程设计文件编制深度规定》，总平面施工图中，存在竖向设计不全，建筑物与道路、道路与围墙、建筑物与周围建筑物间距不详，场地道路广场设计、道路断面、路面结构、地面排水组织及室外工程设计不详等问题。⑵ 存在技术指标与规划方案报批指标不符的情况。⑶ 在送审文件中，部分单位居住建筑未提供日照分析图，相邻建筑（已建或已批准的建筑物），未在日照分析图上作出反映。⑷ 笼统标明按某某规范执行，而不明确具体措施指标。⑸ 存在专业会签栏未签，各专业图纸之间做法不符的情况。涉及工艺流程的工业建筑尚需进行工艺会签。⑹ 注册建筑师未按国务院令 279 号及建设部 137 号令的规定，盖章后在规定的责任栏内签字。2政 策 规 定 执行⑴ 按《珠海市新型墙体材料产品确认管理办法》（...
