建筑节能施工方案（DOC50页）VIP免费

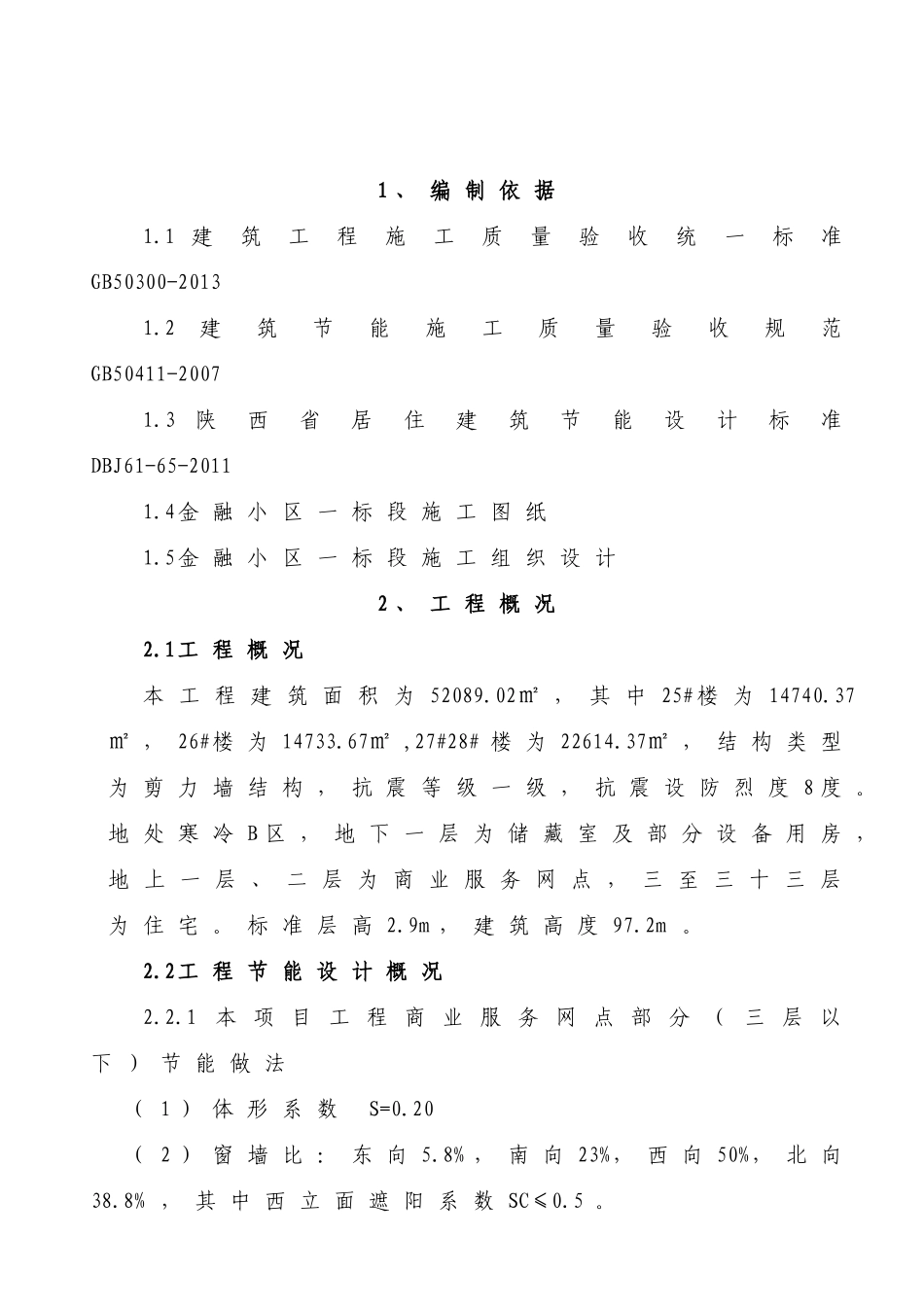

1、编制依据1.1建筑工程施工质量验收统一标准GB50300-20131.2建筑节能施工质量验收规范GB50411-20071.3陕西省居住建筑节能设计标准DBJ61-65-20111.4金融小区一标段施工图纸1.5金融小区一标段施工组织设计2、工程概况2.1工程概况本工程建筑面积为52089.02㎡，其中25#楼为14740.37㎡，26#楼为14733.67㎡,27#28#楼为22614.37㎡，结构类型为剪力墙结构，抗震等级一级，抗震设防烈度8度。地处寒冷B区，地下一层为储藏室及部分设备用房，地上一层、二层为商业服务网点，三至三十三层为住宅。标准层高2.9m，建筑高度97.2m。2.2工程节能设计概况2.2.1本项目工程商业服务网点部分（三层以下）节能做法（1）体形系数S=0.20（2）窗墙比：东向5.8%，南向23%，西向50%，北向38.8%，其中西立面遮阳系数SC≤0.5。第2页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共65页（3）屋面保温层60mm厚XPS板，总传热系数K=0.454w/（m·k）2。（4）外墙保温层55mm厚EPS板，构造做法详陕02J12-16～33相关各项，总传热系数K=0.594w/（m·k）2。（5）外门窗为铝合金门窗Low-E中空玻璃，在线（空气层厚度9mm），传热系数K=3.0w/（m·k）2。（6）底面接触室外空气的架空或外跳楼板，板底贴65mm厚岩棉板，传热系数K=0.642w/（m·k）2。（7）采暖房间与非采暖房间隔墙外贴25mm厚岩棉板，传热系数K=1.5w/（m·k）2。2.2.2本项目工程住宅部分（三层及以上）节能做法（1）体形系数S=0.32（2）窗墙比：南向41%，北向18.8%，东向7.0%，西向5.1%。（3）屋面保温层60mm厚XPS板，总传热系数K=0.454w/（m·k）2。（4）外墙保温层75mm厚EPS板，构造做法详02J12（一）16～33页相关各项，总传热系数K=0.518w/（m·k）2。（5）外门窗为塑钢型材，其中南、东向及飘窗部分为在线Low-E中空玻璃，内充9mm厚空气间层，传热系数K=2.1w/（m·k）2。其余外门窗为中空玻璃，第3页共65页第2页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共65页内充9mm厚空气间层，传热系数K=2.7w/（m·k）2。（6）外窗及阳台门的气密性等级不应低于6级。（7）采暖房间与非采暖房间隔墙外贴20mm厚EPS板，传热系数K=1.331w/（m·k）2。（8）飘窗板外贴55mm厚EPS板，传热系数K=0.717w/（m·k）2。（9）住宅户门采用成品防火门，传热系数K=2.0w/（m·k）2。（10）阳台门的选用及传热系数，均同外门窗。2.2.3保温材料其他性能指标（1）EPS板表观密度20kg/m3，传热系数0.042w/（m·k）2，燃烧性能B1级。（2）XPS板表观密度35kg/m3，传热系数0.03w/（m·k）2，燃烧性能B1级。（3）硬质岩棉板表观密度61～200kg/m3，导热系数0.04～0.044w/（m·k）2，抗压强度≥0.1MPa，燃烧性能A级。2.2.4采暖节能工程（1）本工程供暖室内系统形式为低温地板辐射采暖，采暖热媒为55/45℃（供/回水温度）热水，有地下室换热站提供。（2）本工程采用集中供暖分户计量系统，系统形式为干管异程式双管系统。1至17层属于低区采第4页共65页第3页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共65页暖地辐热系统，18至33层属于高区采暖地辐热系统，埋地管道采用PE-RT/2型管材及其配件，管道承压为0.8MPa,金属软管阀门承压为1.0MPa，主干管为1.6MPa，其它均采用钢管，DN<50的为焊接钢管，DN≥50的为无缝钢管。2.2.5配电与照明节能工程（1）本工程采用低压配电系统，电压为380/220V，照明使用电压220V。（2）照度标准：公共走道50LX，楼梯间30LX，电梯厅75LX，配电间200LX，门厅100LX，电梯机房150LX，商业300LX，储藏间50LX。均采用高效光源和灯具，照明灯具的功率因数均不应低于0.9。（3）电缆、电线：电力、照明配电干线采用YJV-1KV交联聚乙烯电力电缆，照明主干线采用YJV-1KV交联聚乙烯电力电缆，其它干线采用YJV-1KV交联聚乙烯电力电缆及BV-450/750V聚乙烯绝缘导线，电力照明分支配线除图中注明外，均采用2.5mm2（出空调、电热水器采用4mm2）导线穿管暗敷。（4）本工程所选用的电气材料必须具有国家级检测中心的检测合格证书（3C认证）；必须满足与产品相关的国家标准。3、施工总体部署3.1施工...
