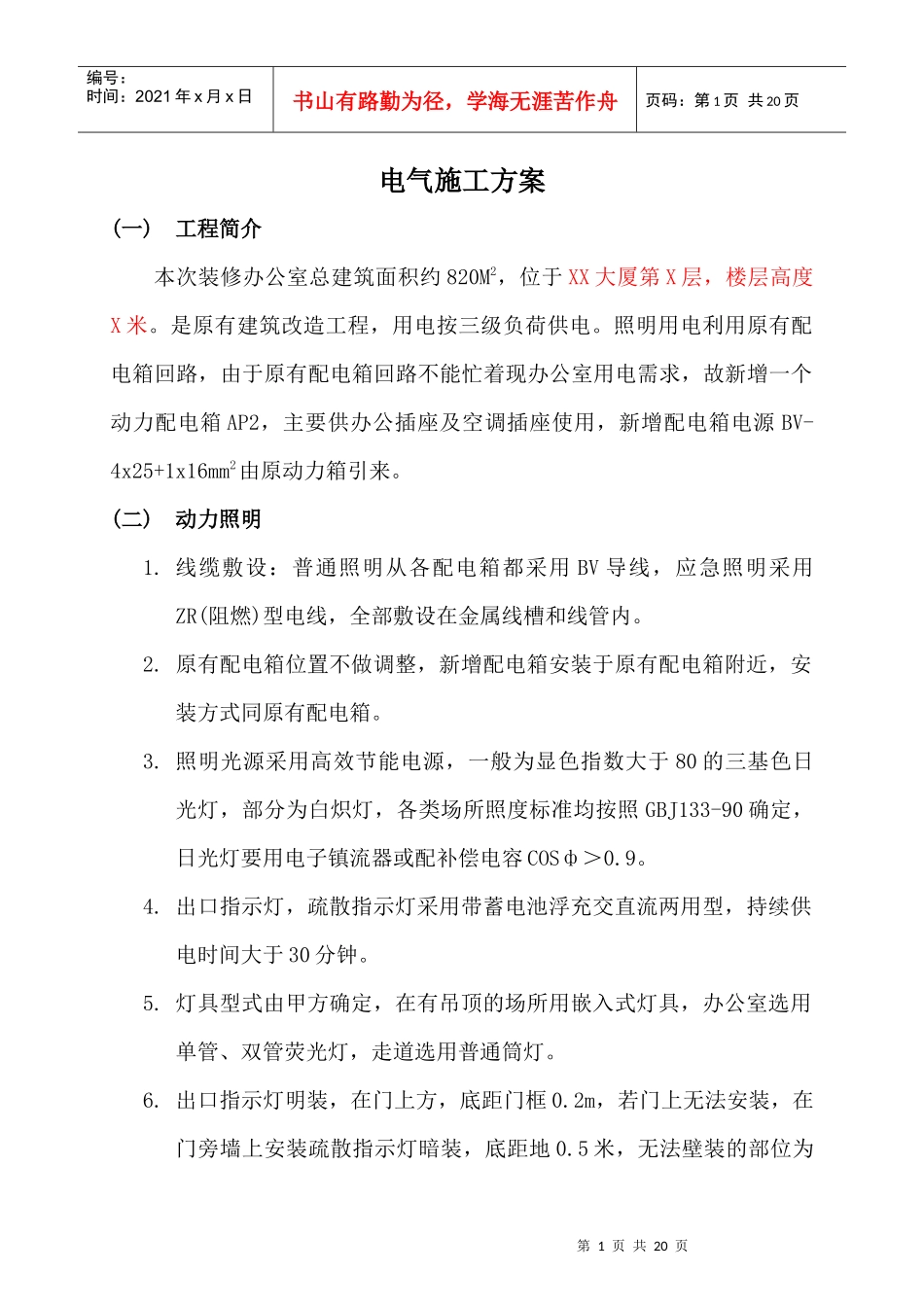

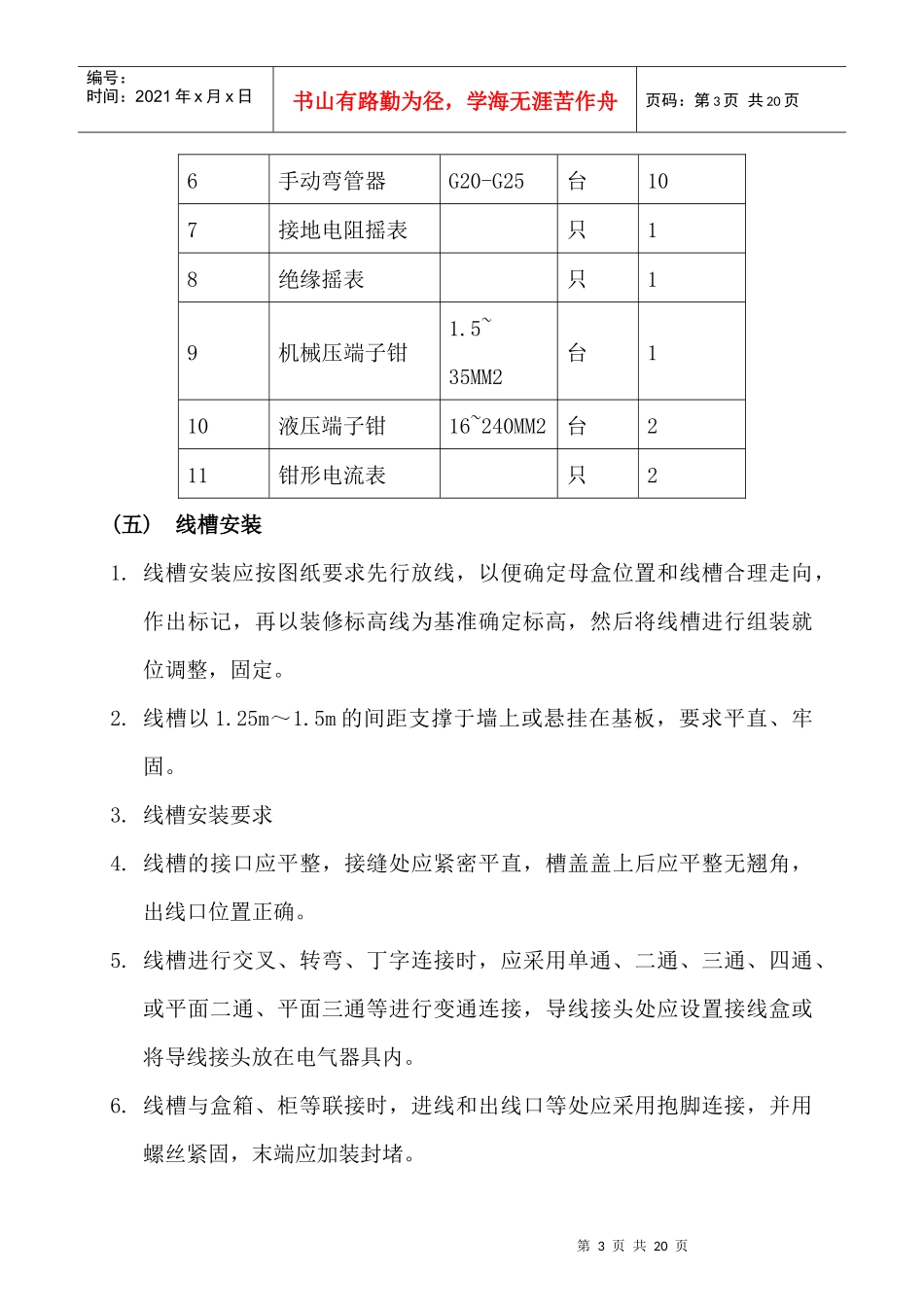

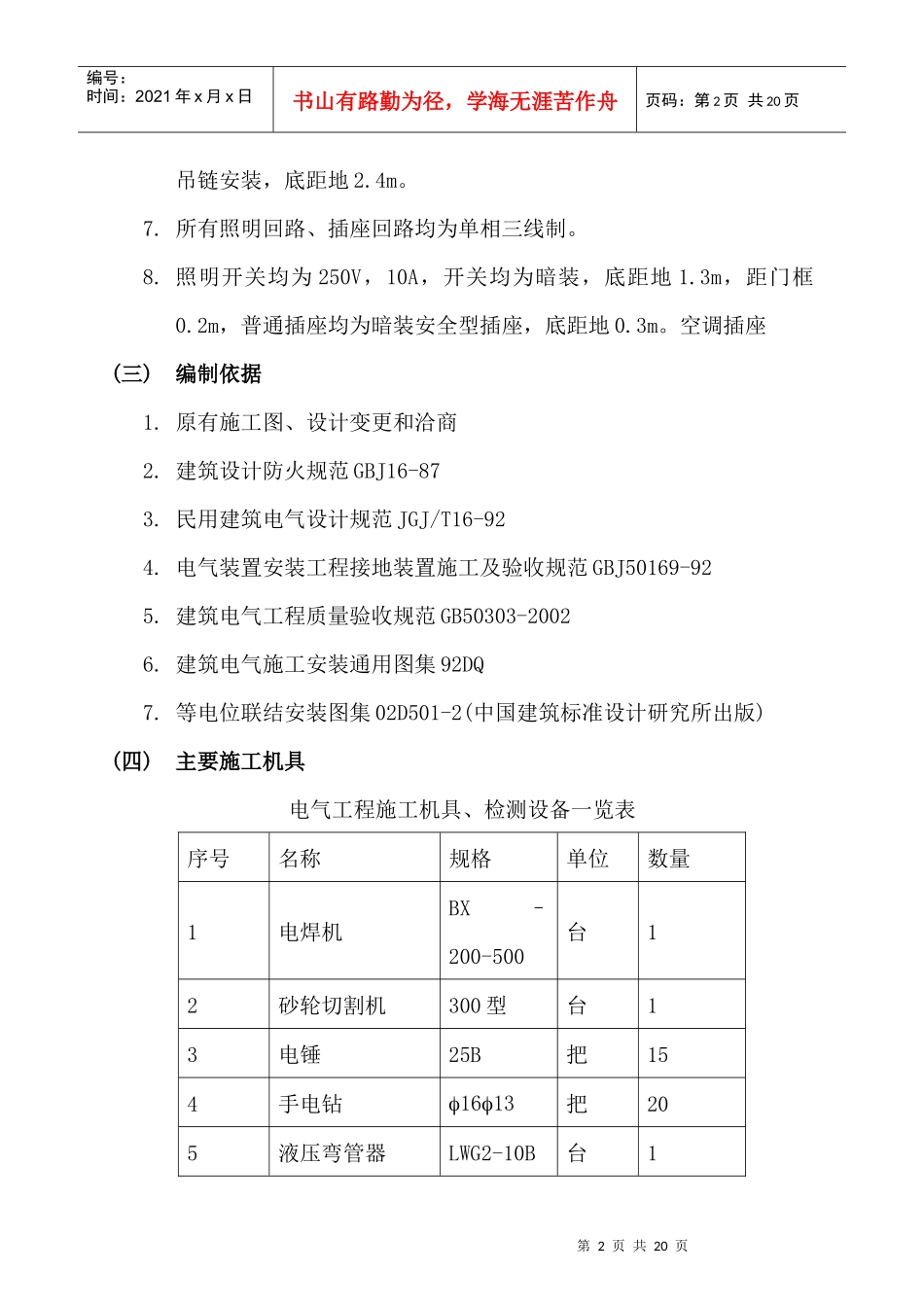

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页电气施工方案(一)工程简介本次装修办公室总建筑面积约820M2，位于XX大厦第X层，楼层高度X米。是原有建筑改造工程，用电按三级负荷供电。照明用电利用原有配电箱回路，由于原有配电箱回路不能忙着现办公室用电需求，故新增一个动力配电箱AP2，主要供办公插座及空调插座使用，新增配电箱电源BV-4x25+1x16mm2由原动力箱引来。(二)动力照明1.线缆敷设：普通照明从各配电箱都采用BV导线，应急照明采用ZR(阻燃)型电线，全部敷设在金属线槽和线管内。2.原有配电箱位置不做调整，新增配电箱安装于原有配电箱附近，安装方式同原有配电箱。3.照明光源采用高效节能电源，一般为显色指数大于80的三基色日光灯，部分为白炽灯，各类场所照度标准均按照GBJ133-90确定，日光灯要用电子镇流器或配补偿电容COSф＞0.9。4.出口指示灯，疏散指示灯采用带蓄电池浮充交直流两用型，持续供电时间大于30分钟。5.灯具型式由甲方确定，在有吊顶的场所用嵌入式灯具，办公室选用单管、双管荧光灯，走道选用普通筒灯。6.出口指示灯明装，在门上方，底距门框0.2m，若门上无法安装，在门旁墙上安装疏散指示灯暗装，底距地0.5米，无法壁装的部位为第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页吊链安装，底距地2.4m。7.所有照明回路、插座回路均为单相三线制。8.照明开关均为250V，10A，开关均为暗装，底距地1.3m，距门框0.2m，普通插座均为暗装安全型插座，底距地0.3m。空调插座(三)编制依据1.原有施工图、设计变更和洽商2.建筑设计防火规范GBJ16-873.民用建筑电气设计规范JGJ/T16-924.电气装置安装工程接地装置施工及验收规范GBJ50169-925.建筑电气工程质量验收规范GB50303-20026.建筑电气施工安装通用图集92DQ7.等电位联结安装图集02D501-2(中国建筑标准设计研究所出版)(四)主要施工机具电气工程施工机具、检测设备一览表序号名称规格单位数量1电焊机BX–200-500台12砂轮切割机300型台13电锤25B把154手电钻1613把205液压弯管器LWG2-10B台1第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页6手动弯管器G20-G25台107接地电阻摇表只18绝缘摇表只19机械压端子钳1.5~35MM2台110液压端子钳16~240MM2台211钳形电流表只2(五)线槽安装1.线槽安装应按图纸要求先行放线，以便确定母盒位置和线槽合理走向，作出标记，再以装修标高线为基准确定标高，然后将线槽进行组装就位调整，固定。2.线槽以1.25m～1.5m的间距支撑于墙上或悬挂在基板，要求平直、牢固。3.线槽安装要求4.线槽的接口应平整，接缝处应紧密平直，槽盖盖上后应平整无翘角，出线口位置正确。5.线槽进行交叉、转弯、丁字连接时，应采用单通、二通、三通、四通、或平面二通、平面三通等进行变通连接，导线接头处应设置接线盒或将导线接头放在电气器具内。6.线槽与盒箱、柜等联接时，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页7.线槽经过建筑物的变形缝时，线槽本身应断开，槽内用内连接板搭接，不需固定，保护地线和槽内导线均应留有补偿余量。8.敷设在吊顶处的线槽应符合《高层民用建筑设计防火规范》（GB50045-95）的有关防火要求。电缆桥架与各种管道的最小净距管道类别平行净距（m）交叉净距（m）一般工艺管道0.400.30具有腐蚀性液体或气体管道0.500.50热力管道有保温层0.500.50无保温层1.001.00线槽施工工艺流程如下：(六)JDG电线管敷设1.JDG电线管的规格、型号应符合设计及规范要求，不应有穿孔、裂纹、凹凸不平及显著的变形。管子配件采用与电线管相应的配件。2.JDG电线管弯弯时，弯曲处不应有凹陷、开裂，管弯不得小于90度，第5页共20页第4页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页弯扁度不应大于管径的10%，穿电缆的JDG电线管弯曲半径应符合电缆的弯曲半径要求。电线管弯曲处内径不小于电线管...
