庐江越城花园基础施工方案VIP免费

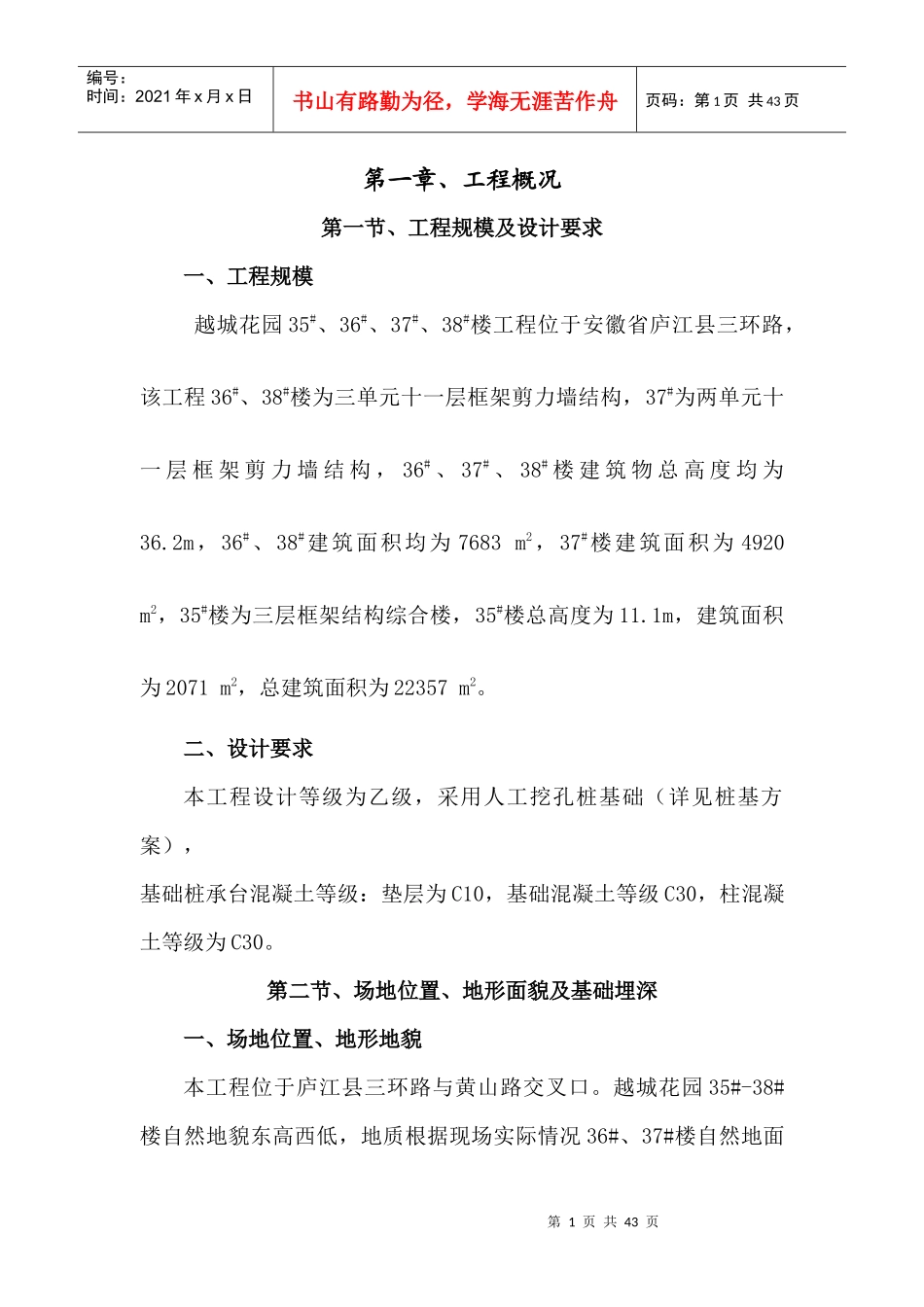

庐江越城花园基础施工方案_第1页
1/43

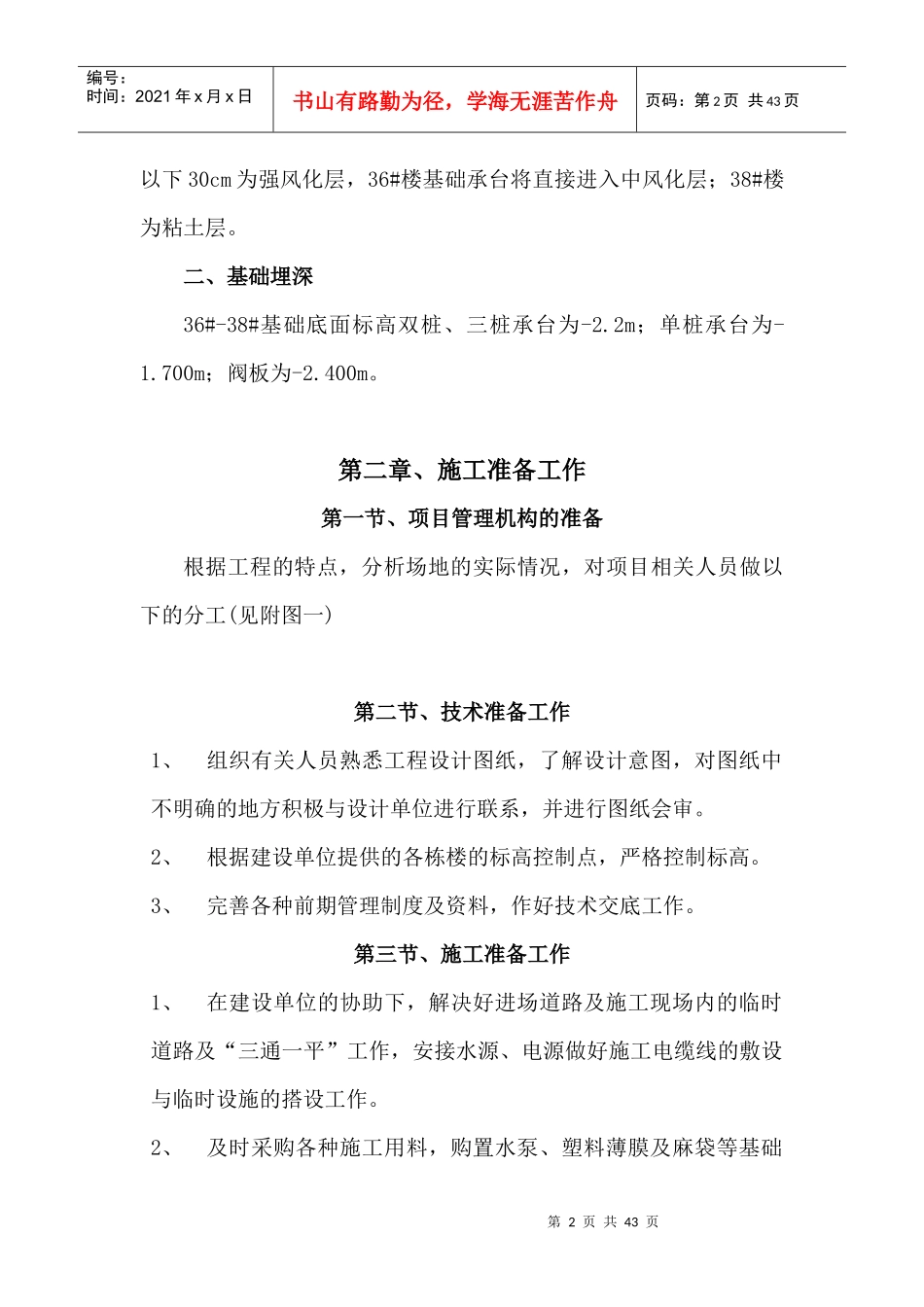

庐江越城花园基础施工方案_第2页
2/43

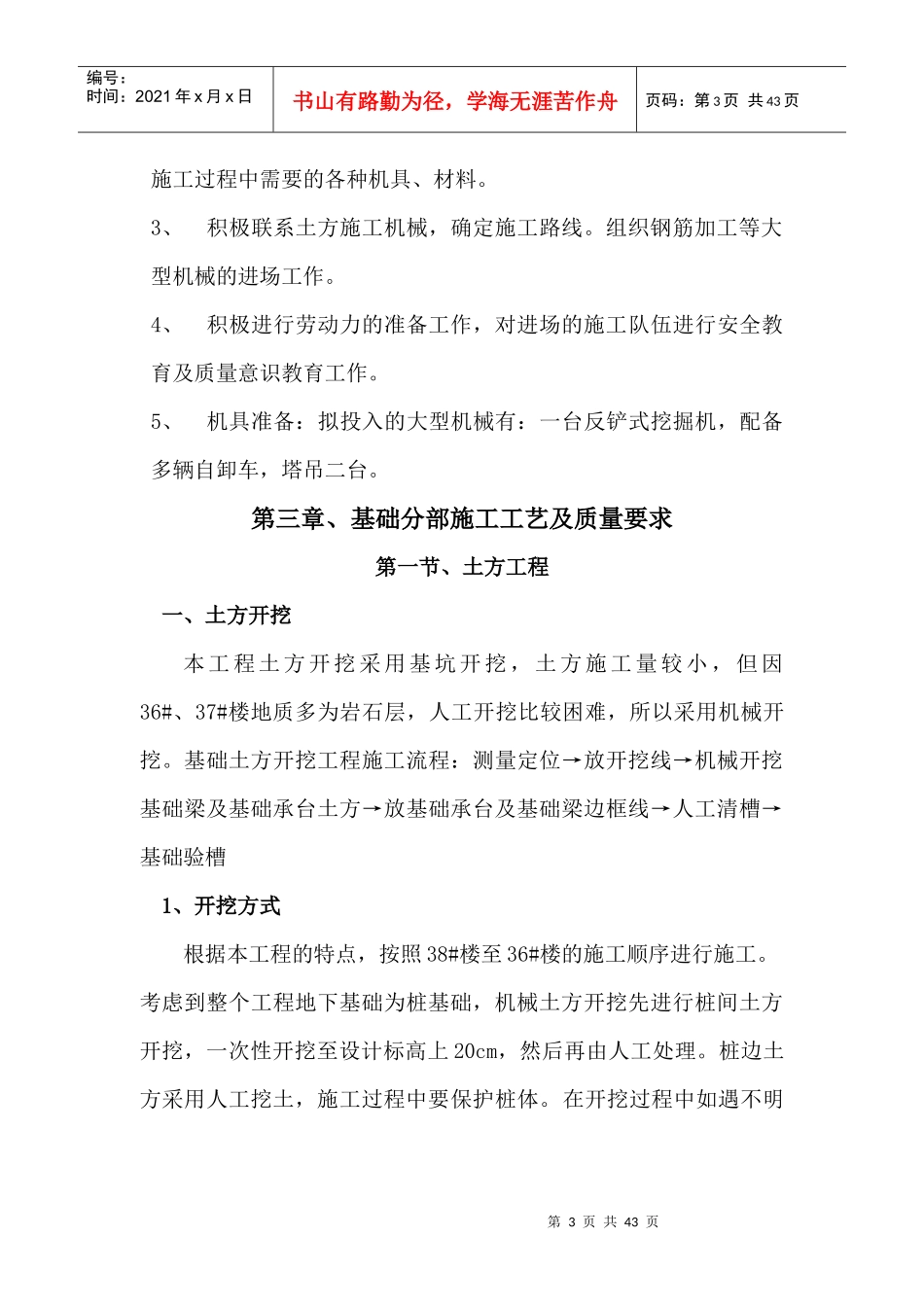

庐江越城花园基础施工方案_第3页
3/43
第1页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共43页第一章、工程概况第一节、工程规模及设计要求一、工程规模越城花园35#、36#、37#、38#楼工程位于安徽省庐江县三环路,该工程36#、38#楼为三单元十一层框架剪力墙结构,37#为两单元十一层框架剪力墙结构,36#、37#、38#楼建筑物总高度均为36.2m,36#、38#建筑面积均为7683m2,37#楼建筑面积为4920m2,35#楼为三层框架结构综合楼,35#楼总高度为11.1m,建筑面积为2071m2,总建筑面积为22357m2。二、设计要求本工程设计等级为乙级,采用人工挖孔桩基础(详见桩基方案),基础桩承台混凝土等级:垫层为C10,基础混凝土等级C30,柱混凝土等级为C30。第二节、场地位置、地形面貌及基础埋深一、场地位置、地形地貌本工程位于庐江县三环路与黄山路交叉口。越城花园35#-38#楼自然地貌东高西低,地质根据现场实际情况36#、37#楼自然地面第2页共43页第1页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共43页以下30cm为强风化层,36#楼基础承台将直接进入中风化层;38#楼为粘土层。二、基础埋深36#-38#基础底面标高双桩、三桩承台为-2.2m;单桩承台为-1.700m;阀板为-2.400m。第二章、施工准备工作第一节、项目管理机构的准备根据工程的特点,分析场地的实际情况,对项目相关人员做以下的分工(见附图一)第二节、技术准备工作1、组织有关人员熟悉工程设计图纸,了解设计意图,对图纸中不明确的地方积极与设计单位进行联系,并进行图纸会审。2、根据建设单位提供的各栋楼的标高控制点,严格控制标高。3、完善各种前期管理制度及资料,作好技术交底工作。第三节、施工准备工作1、在建设单位的协助下,解决好进场道路及施工现场内的临时道路及“三通一平”工作,安接水源、电源做好施工电缆线的敷设与临时设施的搭设工作。2、及时采购各种施工用料,购置水泵、塑料薄膜及麻袋等基础第3页共43页第2页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共43页施工过程中需要的各种机具、材料。3、积极联系土方施工机械,确定施工路线。组织钢筋加工等大型机械的进场工作。4、积极进行劳动力的准备工作,对进场的施工队伍进行安全教育及质量意识教育工作。5、机具准备:拟投入的大型机械有:一台反铲式挖掘机,配备多辆自卸车,塔吊二台。第三章、基础分部施工工艺及质量要求第一节、土方工程一、土方开挖本工程土方开挖采用基坑开挖,土方施工量较小,但因36#、37#楼地质多为岩石层,人工开挖比较困难,所以采用机械开挖。基础土方开挖工程施工流程:测量定位→放开挖线→机械开挖基础梁及基础承台土方→放基础承台及基础梁边框线→人工清槽→基础验槽1、开挖方式根据本工程的特点,按照38#楼至36#楼的施工顺序进行施工。考虑到整个工程地下基础为桩基础,机械土方开挖先进行桩间土方开挖,一次性开挖至设计标高上20cm,然后再由人工处理。桩边土方采用人工挖土,施工过程中要保护桩体。在开挖过程中如遇不明第4页共43页第3页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共43页物体或土质与地质勘察报告不符时应及时向建设单位和设计部门联系,尽快予以处理。2、机械开挖方向根据本工程的图纸设计及现场情况,经过计算土方现场内堆放,各楼号回填土就近堆放。3、基坑轴线、标高控制(1)、轴线控制土方开挖前,拟对建筑物四周轴线和施工缝轴线处作为主控线,设置控制龙门桩;各施工段形成“井”字形轴线控制网。机械开挖后,为保证桩承台基础人工清槽的准确性,在桩承台基础设置轴线桩、水平桩以方便施工及检查。(2)、标高控制为了控制基坑的开挖深度,当基坑下表面,快挖至设计标高时,应用水平仪在基坑下部四角处各设一个水平的小木桩,使小木桩的上表面距离坑底,为一固定距离:300—500mm为宜。作为清理坑底和浇筑混凝土垫层时控制标高的依据,项目技术人员,应对各区段的基地标高随时复核,安排专人负责并形成书面记录。二、土方回填1、技术准备:(1)、组织有关人员熟悉工程设计图纸,对图纸设计中的室内地面标高做好...
