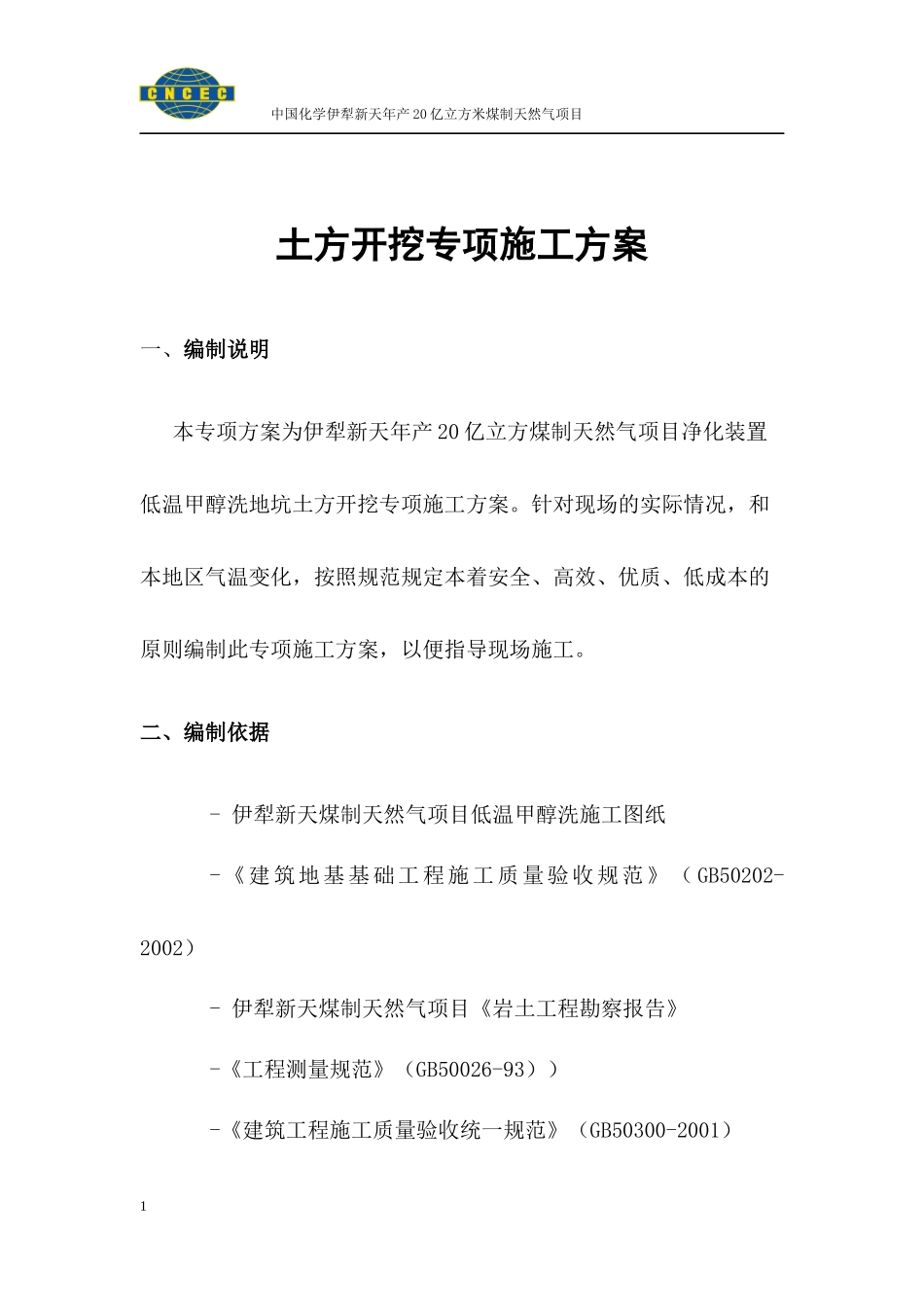

中国化学伊犁新天年产20亿立方米煤制天然气项目土方开挖专项施工方案一、编制说明本专项方案为伊犁新天年产20亿立方煤制天然气项目净化装置低温甲醇洗地坑土方开挖专项施工方案。针对现场的实际情况，和本地区气温变化，按照规范规定本着安全、高效、优质、低成本的原则编制此专项施工方案，以便指导现场施工。二、编制依据-伊犁新天煤制天然气项目低温甲醇洗施工图纸-《建筑地基基础工程施工质量验收规范》（GB50202-2002）-伊犁新天煤制天然气项目《岩土工程勘察报告》-《工程测量规范》（GB50026-93））-《建筑工程施工质量验收统一规范》（GB50300-2001）1中国化学伊犁新天年产20亿立方米煤制天然气项目-《施工现场临时用电安全技术规范》(JGJ46-88)-建筑施工手册（第四版）-现场实际条件三、工程概况工程名称:伊犁新天年产20亿立方煤制天然气净化装置工程地点:新疆伊宁市火龙洞建设单位:伊犁新天煤化工有限公司设计单位：中国天辰工程有限公司监理单位：北京毕派克工程建设监理公司承包单位：中国化学工程股份有限公司分包单位：中国化学工程第六建设有限公司场地基本平整，地面平均标高为1026.20。附近其他基础工程未施工。地下无地下水，本次土方开挖土方量约为6000m3土方运至业主指定地点。223m15.5m基坑底面平面图中国化学伊犁新天年产20亿立方米煤制天然气项目本地坑为钢筋砼结构，混凝土为C30抗渗混凝土(P6)，垫层为C20，地坑长为23米，宽15.5米，基坑底标高-8.8m，局部为-9.3m，形状见下图:四、施工准备1人员准备序号工种数量主要工作内容3中国化学伊犁新天年产20亿立方米煤制天然气项目1土建工程师1负责土建施工技术2质量员1质量监督及检查3安全员1安全监督及检查4测量工2现场控制点布设、施工测量、标高控制5土石方工6土方清理2施工机具准备序号机具名称规格型号单位数量功能备注1挖掘机1m3台1开挖、装运基础土方2自卸车12T辆6转运土方3潜水泵台2施工排水3测量器具准备序号机具名称规格型号单位数量功能备注1全站仪台1坐标定位4中国化学伊犁新天年产20亿立方米煤制天然气项目序号机具名称规格型号单位数量功能备注2水准仪S6台2水平标高测设和转移3经纬仪J3台1角度和方向测设4土方施工前，必须做好各项施工准备工作：（1）认真学习施工图纸，汇总图纸问题；（2）联系设计院，进行图纸会审；（3）编制施工方案，进行（安全）技术交底；（4）办理动土作业票；（5）工机具报验；（6）组织材料进场，报验；（7）放线，验线；（8）联系确定土方机械；五、主要施工方法5中国化学伊犁新天年产20亿立方米煤制天然气项目1施工测量根据施工条件，控制点选自业主提供的XK03、XK04、XK06控制点。用全站仪测出轴线控制桩位置。轴线控制桩采用木桩中心处钉一圆钉。为了测量的准确性，利用业主提供的XK11和XK12号控制点，对轴线控制桩进行复测。待复测无误后方可进行下一步施工。轴线控制桩平面示意图如下：据不同位置自然地面标高，开挖深度较深。为了准确地传递高程，采用水准测量法传递高程。6第三层挖土控制桩第二层挖土控制桩第一层挖土控制桩3m3m中国化学伊犁新天年产20亿立方米煤制天然气项目作法是：如图将坑边标高控制桩高程引至第一层土底临时标高控制桩。将水准仪移至第一层土方底部，将标高引至第二层土方底部的临时标高控制桩。将水准仪移至第二层土方底部，对地坑底部的标高进行控制7标高传递示意图中国化学伊犁新天年产20亿立方米煤制天然气项目2土方开挖根据（2011）岩土基检字第（XW-043-01)-1号文件(附图二)内该区域经强夯处理后地基土的密实度为中密~密实土，地基土湿陷已完全消除。由《施工手册》第282页和第283页的表6-39和6-40中的数据得本次土方开挖放坡坡度为1:0.5永久性土工构筑物挖方的边坡坡度6-39项次挖土性质边坡坡度1在天然湿度、层理均匀、不易膨胀的粘土、粉质粘土和砂土（不包括细砂、粉砂）内挖方深度不超过3m1：1.00~1：1.252土质同上，深度为3~12m1：1.25~1：1.503干燥地区内土质结构未经破坏的干燥黄土及类黄土，深度不超过12m1：0.10~1：1.254在碎石土和泥灰岩土的地方，深度不超过12m，根据土的性质、层理特性和挖方深度确定1：0.50~1：1.505...
