DN500污水管线接入城市污水干管施工方案pVIP免费

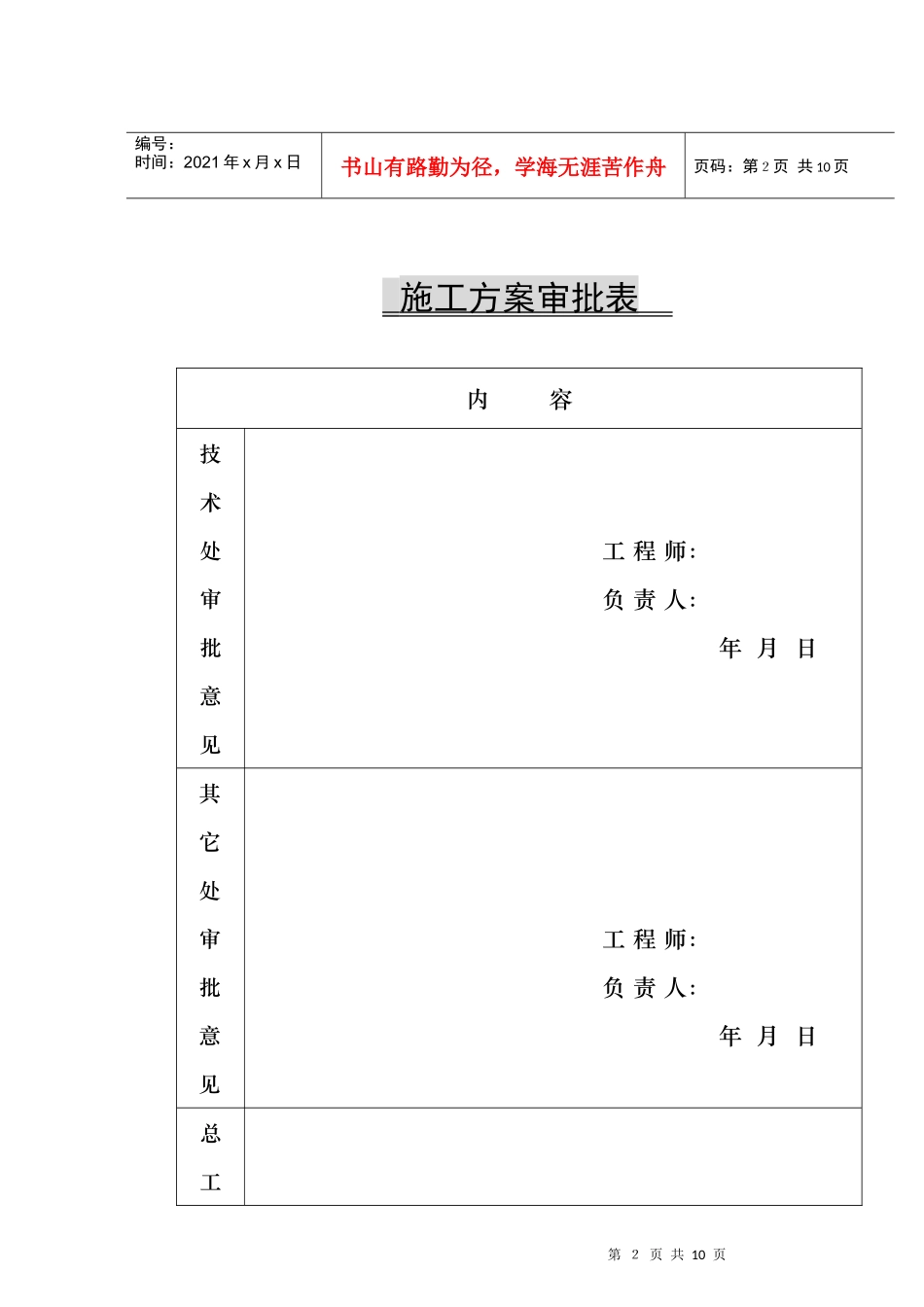

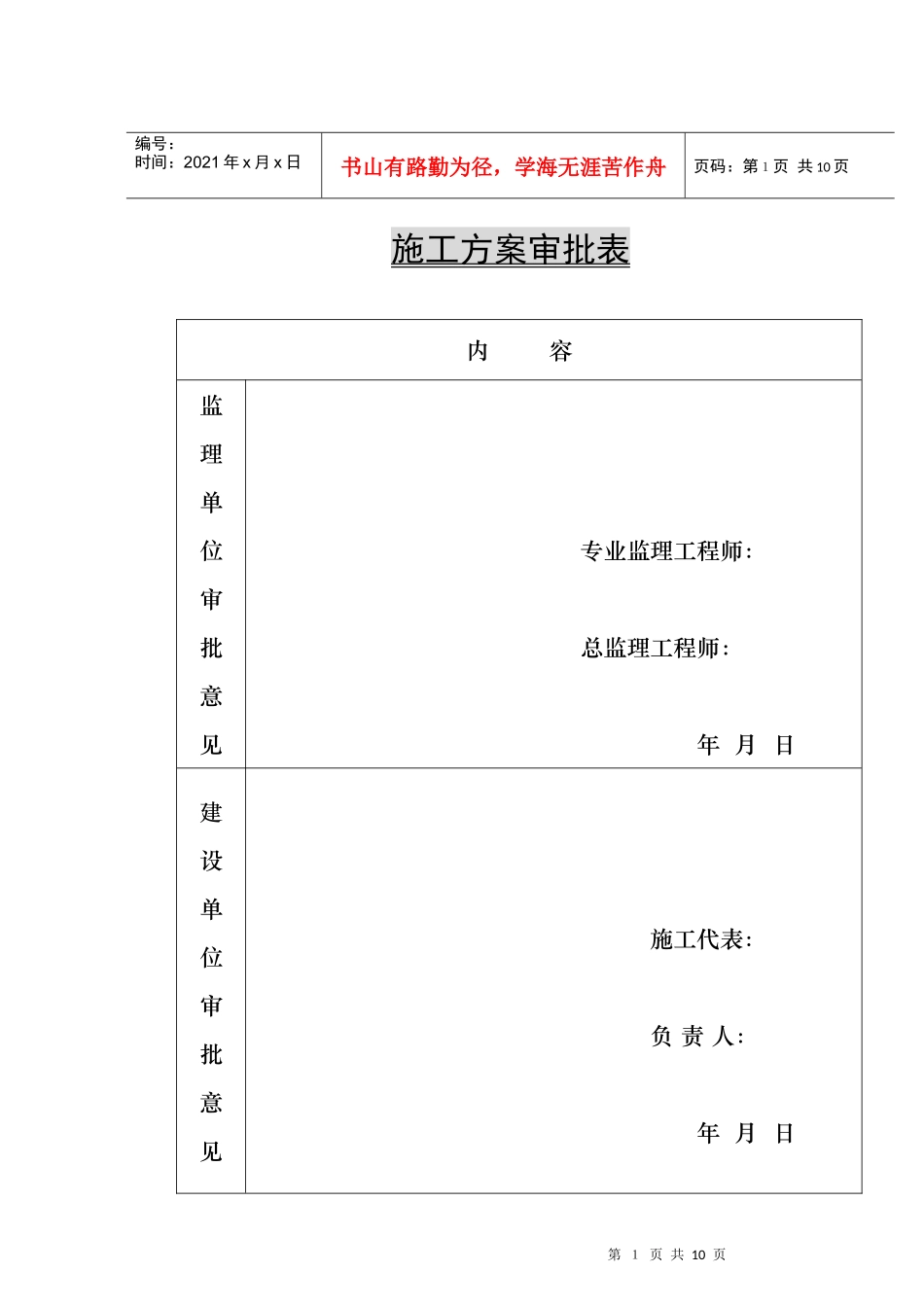

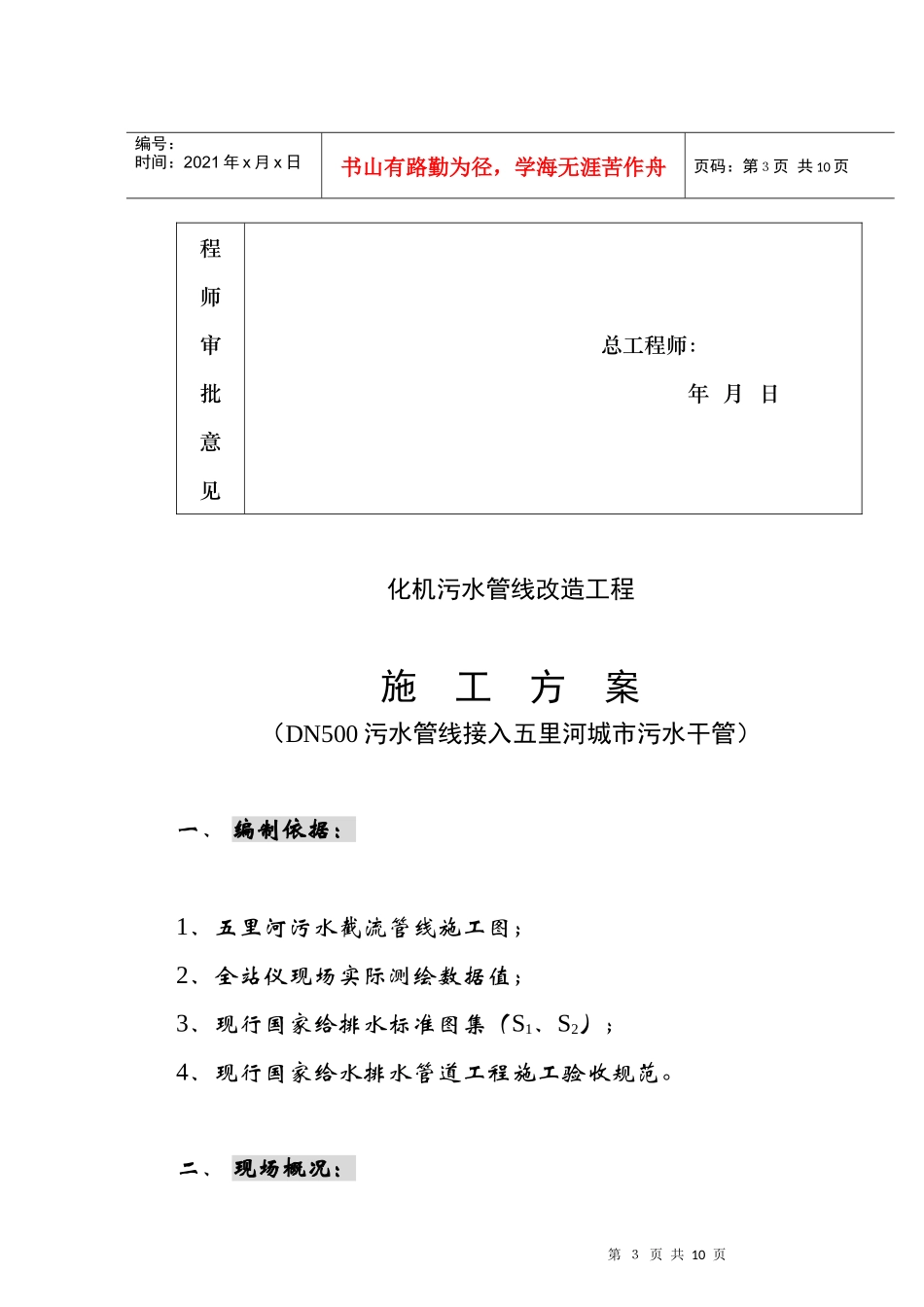

第１页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共10页施工方案审批表内容监理单位审批意见专业监理工程师：总监理工程师：年月日建设单位审批意见施工代表：负责人：年月日第２页共10页第１页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共10页施工方案审批表内容技术处审批意见工程师：负责人：年月日其它处审批意见工程师：负责人：年月日总工第３页共10页第２页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共10页程师审批意见总工程师：年月日化机污水管线改造工程施工方案（DN500污水管线接入五里河城市污水干管）一、编制依据：1、五里河污水截流管线施工图；2、全站仪现场实际测绘数据值；3、现行国家给排水标准图集（S1、S2）；4、现行国家给水排水管道工程施工验收规范。二、现场概况：第４页共10页第３页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共10页应锦西化工机械（集团）有限责任公司和葫芦岛市河道管理处的要求与委托：将原接入工业污水管线的化机地区生活污水管线（DN500）废除，改线接入新建成的五里河城市污水截流干管内。原化机污水井（井位号定为P48J）位于化机桥西端北侧，为钢筋混凝土检查井，井壁厚250mm；其座标值为：X=12903.738,Y=70276.732;入水口管内底高程为11.390m,井内底高程：11.19m,井盖顶高程为13.725m,地表高程为13.51m；五里河污水截流管线上拟新建P48G号污水检查井（矩形钢筋混凝土检查井）位于化机桥东端北侧，座标值为：X=12909.475,Y=70402.789,在原工业污水管线南侧，其出水口管内底标高为10.054m,自然地表标高为12.18m；两井间距为：126.187m;管线走向横截穿过五里河水面,土质为淤泥和流沙;地下水丰富，无通行道路。三、施工部署及措施：本工程计划采用人工开挖管沟，机械配合人工下管安装DN500钢筋混凝土预应力胶圈接口排水管。采用机械搅拌、第５页共10页第４页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第５页共10页运输、浇筑180°混凝土管道基础，混凝土满包裹处理。管线两侧（过水段）修筑毛石浆砌消力墙（护坡）以减少河水对管线的冲击力。人工夯填回填土。在五里河污水管线上断管建造P48G井做介入井，将原（化机）钢筋混凝土检查井破除，将出水管拆除4m后封堵，重新制作浇筑‘P48J’检查井（为施工安全起见，井拆除前应将毛石坝墙拆除一部分，拆除量为4延长米），按国标《2S515/P22》图集施工，检查井施工完成后回填撼砂并将毛石坝墙按原样恢复。3-1、由于河道内无有通行道路，施工前应先行修筑施工道路，以保证施工机械和管材到达施工现场。3-1·1、施工道路修筑材料为山皮土和毛石，现有河水通过的管段处和淤泥质土处采用抛石挤淤δ=1.0m,后铺山皮土δ=0.5m,上铺δ=0.1m厚碎石做道路面层;无河水和淤泥处,用山皮土铺垫δ=0.6m厚上铺δ=0.1m厚碎石做道路面层。3-1·2、施工道路宽度应满足8t吊车作业需要所以路面上口宽为6m。向两侧成45°路肩设置。3-1·3、由于河道内河水流量大，管沟开挖和管线安装施工采用分段施工（分两段施工）即先施工1/2管线长度，河水由未施工之处通过，当1/2的管段施工完成后将河水改道（修导流明渠）由以施工完的管段上通过，再施工另1/2管段；按第６页共10页第５页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第６页共10页如下设置:①、导流明渠开挖尺寸为：5m×1.5m×54m;②、分两次设草袋围堰:(1.6+2.5)/2×2m×65m×2次设置在管沟开挖线外3m处(河水上游)和管沟横断处,成┎形;③、由于施工道路应一次修筑完成，为保证河水排泄，在施工道路上设过水涵管:DN1000×10m×4道;④、施工道路顺管线长度方向设置,设置在管沟开挖线外2m处(河水下游),同时做为拦水围堰使用,所以施工道路的高度应高出河水面0.5m。⑤、施工道路入口处（化机桥东端北侧）修筑施工坡道与施工道路顺接起来。3-2、施工排水：由于在河道内施工且横过河水面，管沟开挖后其地下水必然丰富（按五里河污水管线施工经验），施工中应设排水沟和集水...
