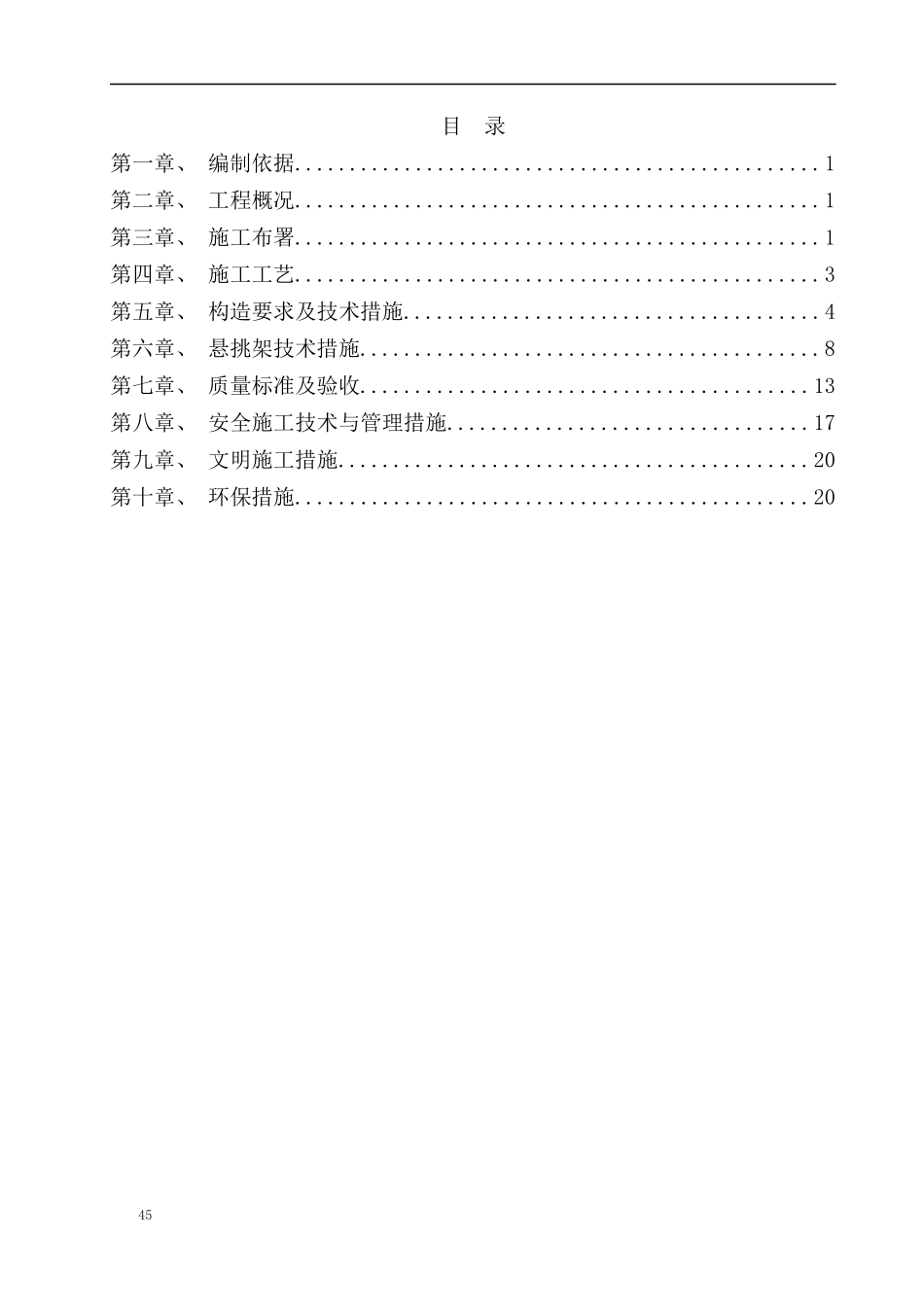

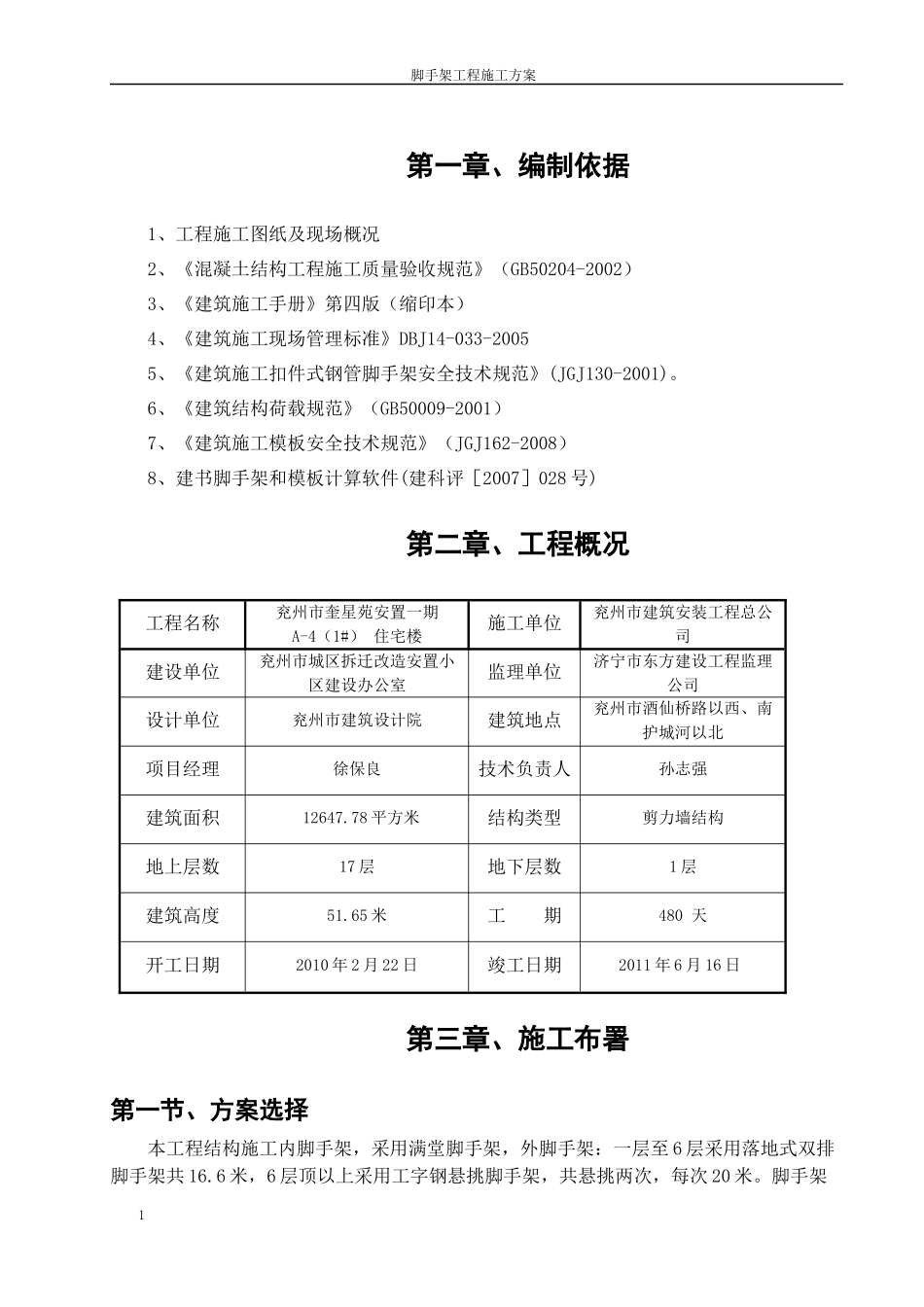

脚手架工程施工方案工程名称：兖州市奎星苑安置一期A-4(1#)住宅楼施工单位：兖州市建筑安装工程总公司编制人：孙志强日期：2010年4月20日45目录第一章、编制依据................................................1第二章、工程概况................................................1第三章、施工布署................................................1第四章、施工工艺................................................3第五章、构造要求及技术措施......................................4第六章、悬挑架技术措施..........................................8第七章、质量标准及验收.........................................13第八章、安全施工技术与管理措施.................................17第九章、文明施工措施...........................................20第十章、环保措施...............................................2045脚手架工程施工方案第一章、编制依据1、工程施工图纸及现场概况2、《混凝土结构工程施工质量验收规范》（GB50204-2002）3、《建筑施工手册》第四版（缩印本）4、《建筑施工现场管理标准》DBJ14-033-20055、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)。6、《建筑结构荷载规范》（GB50009-2001）7、《建筑施工模板安全技术规范》（JGJ162-2008）8、建书脚手架和模板计算软件(建科评［2007］028号)第二章、工程概况工程名称兖州市奎星苑安置一期A-4（1#）住宅楼施工单位兖州市建筑安装工程总公司建设单位兖州市城区拆迁改造安置小区建设办公室监理单位济宁市东方建设工程监理公司设计单位兖州市建筑设计院建筑地点兖州市酒仙桥路以西、南护城河以北项目经理徐保良技术负责人孙志强建筑面积12647.78平方米结构类型剪力墙结构地上层数17层地下层数1层建筑高度51.65米工期480天开工日期2010年2月22日竣工日期2011年6月16日第三章、施工布署第一节、方案选择本工程结构施工内脚手架，采用满堂脚手架，外脚手架：一层至6层采用落地式双排脚手架共16.6米，6层顶以上采用工字钢悬挑脚手架，共悬挑两次，每次20米。脚手架1脚手架工程施工方案采用DN48×3.5焊接钢管及可锻铸造扣件，操作层满铺架板，脚手架外侧满挂绿色密目网作封闭处理。第二节、组织机构外架搭设由外架工长负责组织实施，其他人员配合。外架所需材料、劳动力计划均由外架工长负责编制，材料员、劳职员负责组织进场。由技术负责人进行技术与安全交底工作。第三节、材料准备（1）钢管选用外径48mm，壁厚3.2mm。脚手架钢管钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。（2）扣件式钢管脚手架采用可锻铸铁制作的扣件，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活。（3）安全网采用密目式安全网，网目应满足2000目／100cm2，使用的安全网必须有产品生产许可证和质量合格证，以及由建筑安全监督管理部门发放的准用证。第四节、机具准备搭、拆架子所需机具主要有架子扳手、吊线，由架子工自备。第五节、技术准备1、根据现场情况、结构情况提出脚手架的选用方案；2、按相关规范规定进行脚手架设计，完成相关图纸；3、编制详细的脚手架专项施工方案；4、编制安全作业指导书，对操作工人进行技术交底与岗前培训、安全教育。第四章、施工工艺第一节、脚手架搭设施工工艺悬挑脚手架搭设的工艺流程为：水平悬挑→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。落地脚手架搭设的工艺流程：场地平整、夯实→砼基础浇筑→定位设置通长立杆垫板→排放纵向扫地杆→竖立杆→将纵向扫地杆与立杆扣接→安装横向扫地杆→安装纵向水平2脚手架工程施工方案杆→安装横向水平杆→安装剪刀撑→安装连墙件→扎安全网→作业层铺脚手板和挡脚板。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记。用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记。在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撑，拐角处双...
