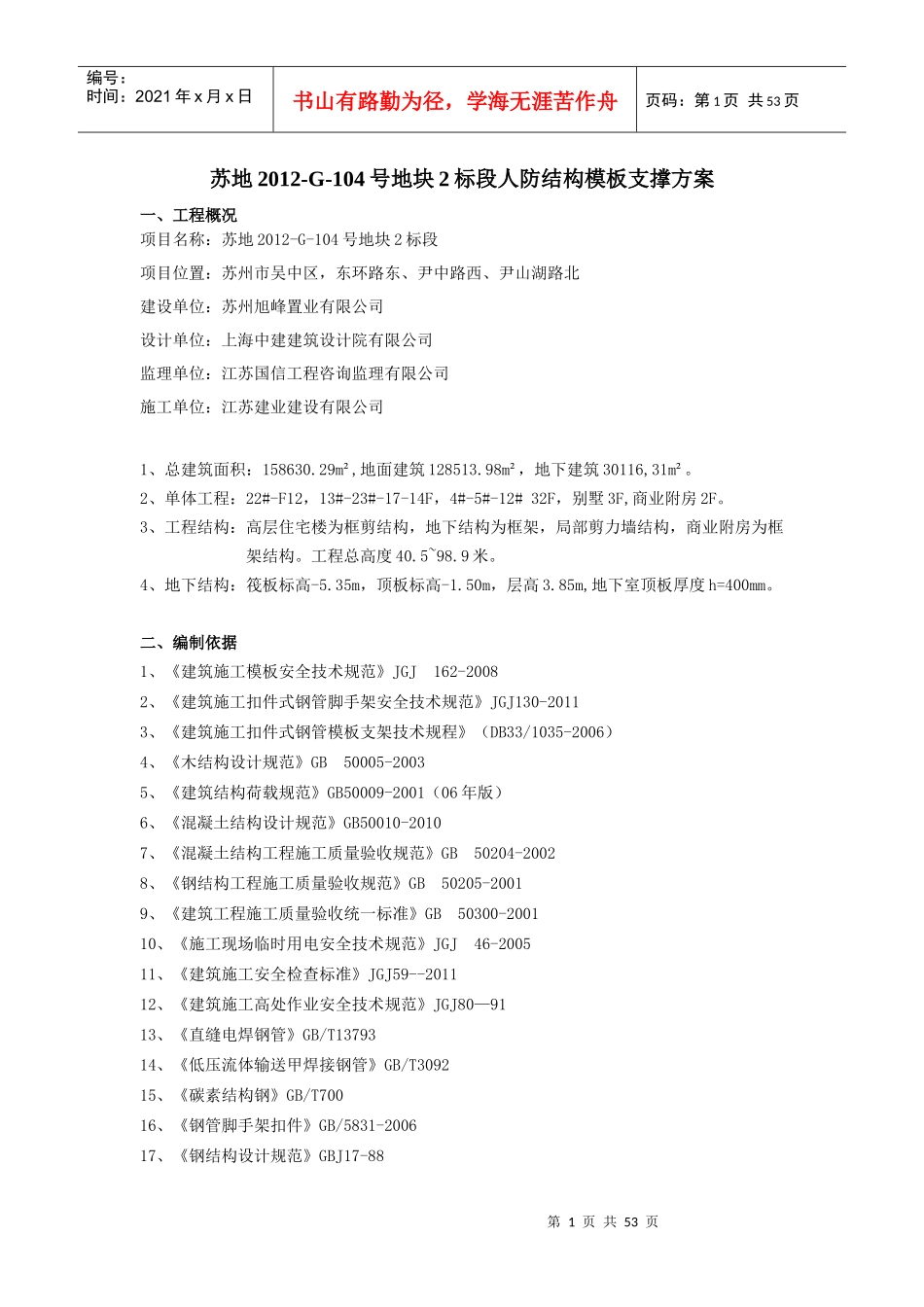

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页苏地2012-G-104号地块2标段人防结构模板支撑方案一、工程概况项目名称：苏地2012-G-104号地块2标段项目位置：苏州市吴中区，东环路东、尹中路西、尹山湖路北建设单位：苏州旭峰置业有限公司设计单位：上海中建建筑设计院有限公司监理单位：江苏国信工程咨询监理有限公司施工单位：江苏建业建设有限公司1、总建筑面积：158630.29m²,地面建筑128513.98m²，地下建筑30116,31m²。2、单体工程：22#-F12，13#-23#-17-14F，4#-5#-12#32F，别墅3F,商业附房2F。3、工程结构：高层住宅楼为框剪结构，地下结构为框架，局部剪力墙结构，商业附房为框架结构。工程总高度40.5~98.9米。4、地下结构：筏板标高-5.35m，顶板标高-1.50m，层高3.85m,地下室顶板厚度h=400mm。二、编制依据1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑施工扣件式钢管模板支架技术规程》（DB33/1035-2006）4、《木结构设计规范》GB50005-20035、《建筑结构荷载规范》GB50009-2001（06年版）6、《混凝土结构设计规范》GB50010-20107、《混凝土结构工程施工质量验收规范》GB50204-20028、《钢结构工程施工质量验收规范》GB50205-20019、《建筑工程施工质量验收统一标准》GB50300-200110、《施工现场临时用电安全技术规范》JGJ46-200511、《建筑施工安全检查标准》JGJ59--201112、《建筑施工高处作业安全技术规范》JGJ80—9113、《直缝电焊钢管》GB/T1379314、《低压流体输送甲焊接钢管》GB/T309215、《碳素结构钢》GB/T70016、《钢管脚手架扣件》GB/5831-200617、《钢结构设计规范》GBJ17-88第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页18、危险性较大的分部分项工程安全管理办法[建质[2009]87号文]19、建设工程高大模板支撑系统施工安全监督管理导则（建质[2009]254号文）20、设计施工图纸三、材料及相关特征1、钢材的选用1）钢材应符合现行国家标准《碳素结构钢》GB/T700和《低合金高强度结构钢》GB/T1591的规定。2）钢管应符合现行国家标准《直缝电焊钢管》GB/T13793或《低压流体输送用焊接钢管》GB/T3092中规定的Q235普通钢管的要求，并应符合现行国家标准《碳素结构钢》GB/T700中Q235A级钢的规定。不得使用有严重锈蚀、弯曲、压扁及裂纹的钢3）新钢管的尺寸和表面质量应符合下列规定：a、应有产品质量合格证；b、面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；c、管径、壁厚偏差，应符合现行规范《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011的规定；序号项目允许偏差Δ（mm）检查工具1焊接钢管尺寸（mm）外径-0.5游标卡尺2钢管两端面切斜偏差1.70塞尺，拐角尺3钢管外边面锈蚀深度0.5游标卡尺D、钢管必须涂有防锈漆。4)旧钢管的检查在符合新钢管规定的同时还应符合下列规定：a、表面锈蚀深度应符合现行规范《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011的规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时不得使用；b、钢管弯曲变形应符合现行规范《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011的规定；序号项目允许偏差检查工具1钢管弯曲1、各种杆件钢管的端部弯曲L≤1.5≤5钢卷尺b.立杆钢管弯曲≤12第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页3m＜l≤4m4m＜l≤6.5m≤20c.水平杆、斜杆的钢管弯曲l≤6.5≤302冲压钢脚手板二、板面挠曲L≤4mL＞4m≤12≤16钢卷尺b.板面扭曲（任一角翘起）≤5c、钢管上严禁打孔。5）钢铸件应符合现行国家标准《一般工程用铸造碳钢件》GB/T11352中规定的ZG200-420、ZG230-450、ZG270-500和ZG310-570号钢的要求。6）钢管扣件应符合现行国家标准《钢管脚手架扣件》GB15831的规定。7）扣件的验收应符合下列规定，新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证：a、旧...
