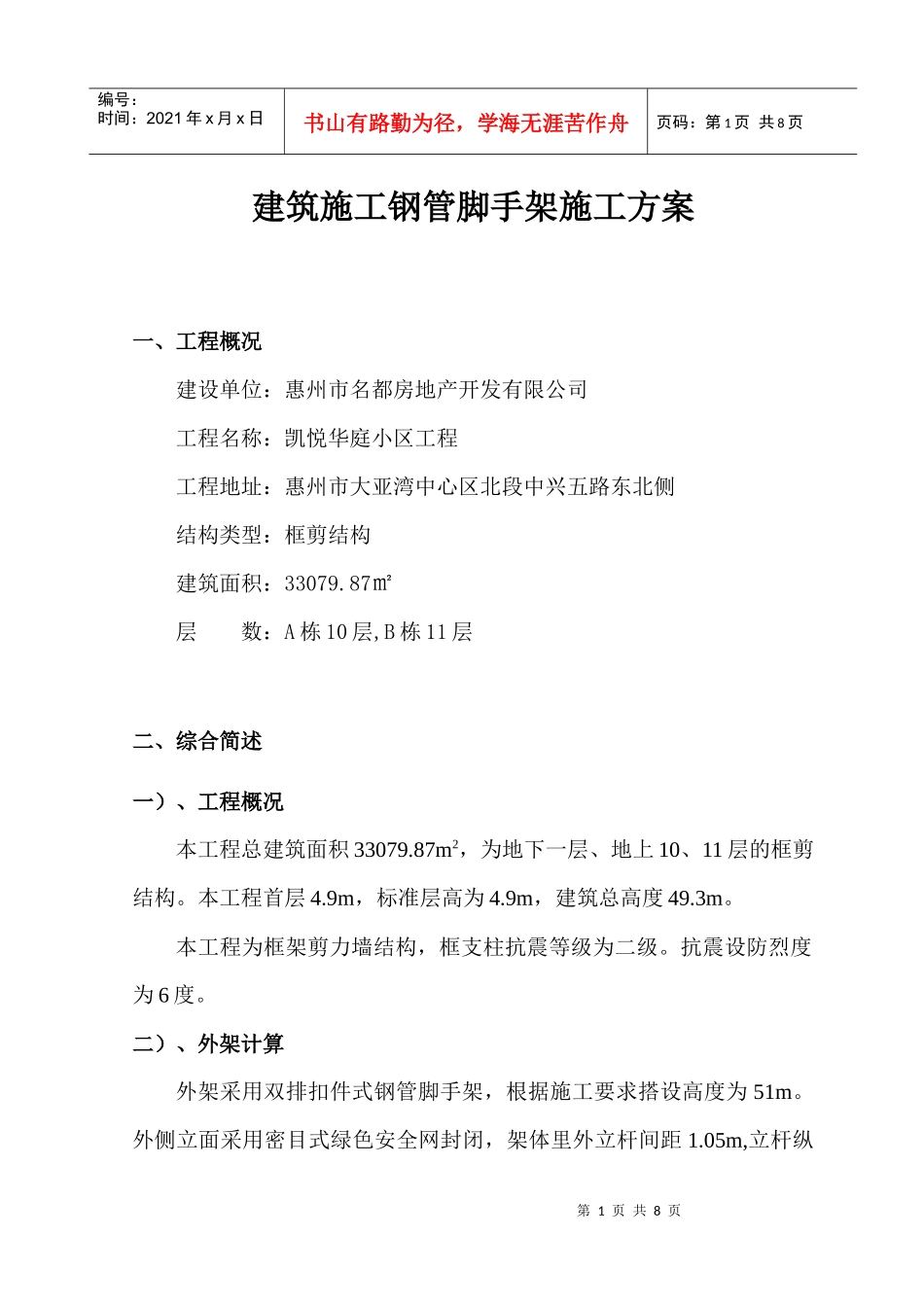

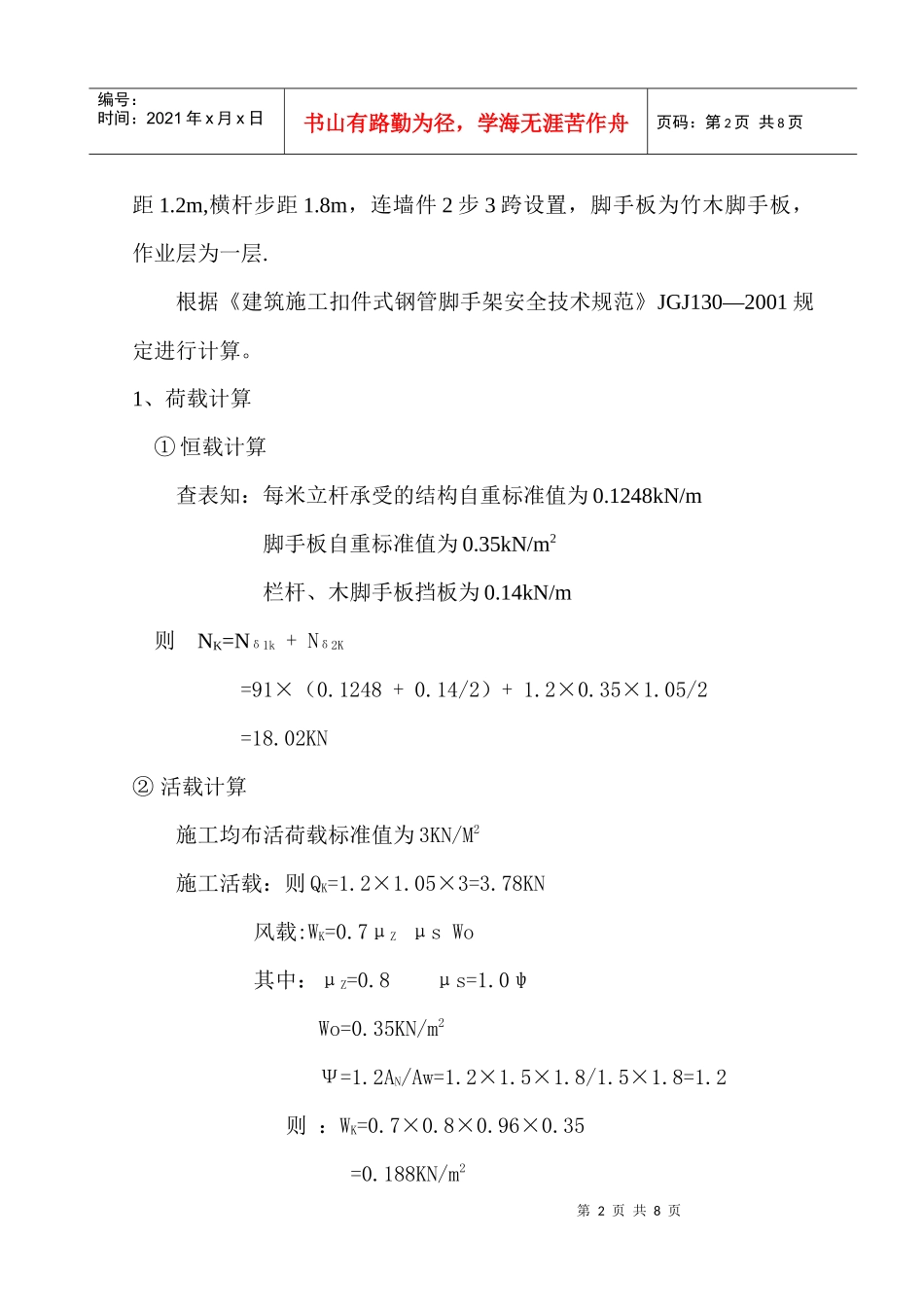

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页建筑施工钢管脚手架施工方案一、工程概况建设单位：惠州市名都房地产开发有限公司工程名称：凯悦华庭小区工程工程地址：惠州市大亚湾中心区北段中兴五路东北侧结构类型：框剪结构建筑面积：33079.87㎡层数：A栋10层,B栋11层二、综合简述一）、工程概况本工程总建筑面积33079.87m2，为地下一层、地上10、11层的框剪结构。本工程首层4.9m，标准层高为4.9m，建筑总高度49.3m。本工程为框架剪力墙结构，框支柱抗震等级为二级。抗震设防烈度为6度。二）、外架计算外架采用双排扣件式钢管脚手架，根据施工要求搭设高度为51m。外侧立面采用密目式绿色安全网封闭，架体里外立杆间距1.05m,立杆纵第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页距1.2m,横杆步距1.8m，连墙件2步3跨设置，脚手板为竹木脚手板，作业层为一层.根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2001规定进行计算。1、荷载计算①恒载计算查表知：每米立杆承受的结构自重标准值为0.1248kN/m脚手板自重标准值为0.35kN/m2栏杆、木脚手板挡板为0.14kN/m则NK=Nδ1k+Nδ2K=91×（0.1248+0.14/2）+1.2×0.35×1.05/2=18.02KN②活载计算施工均布活荷载标准值为3KN/M2施工活载：则QK=1.2×1.05×3=3.78KN风载:WK=0.7μZμsWo其中：μZ=0.8μs=1.0ψWo=0.35KN/m2Ψ=1.2AN/Aw=1.2×1.5×1.8/1.5×1.8=1.2则：WK=0.7×0.8×0.96×0.35=0.188KN/m2第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页2、立杆计算立杆的稳定性按组合风荷载验算N/ψA+M/W≤f其中N=1.2(Nδ1k+Nδ2k)+0.85×1.4NQ=1.2×18.02+0.85×1.4×3.78/2=23.87KNlo=kμh=1.155×1.2×1.8=2.49长细比λ=lo/2=2.49/0.0158=158查表得φ=0.281其中A立杆截面面积为4.89cm2W截面模量为5.08cm3MW=0.85×1.4MWK=0.85×1.4WKloh2/10=0.85×1.4×0.188×1.2×1.82/10=0.09kNm则：N/A+MW/W=20.07×103/0.281×489+0.09×103/5.08=164N/mm2
