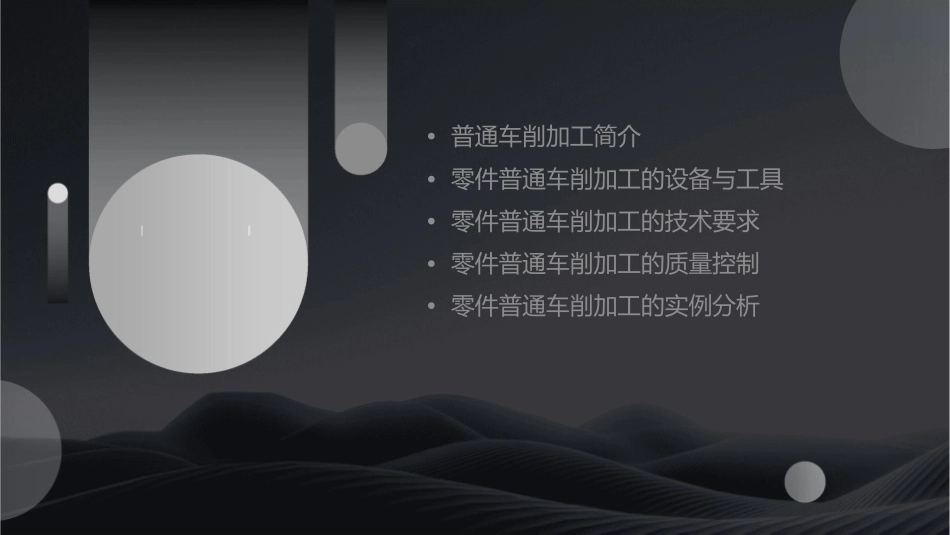

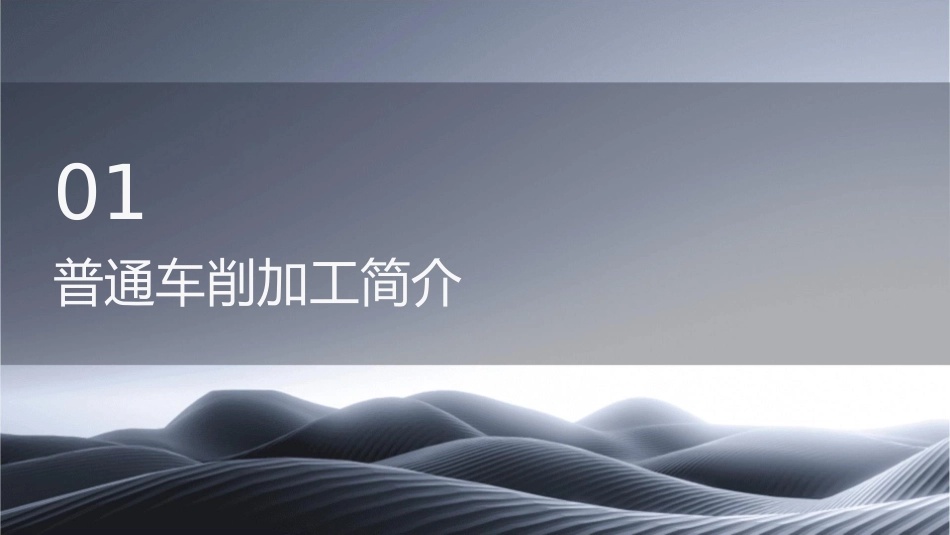

•普通车削加工简介•零件普通车削加工的设备与工具•零件普通车削加工的技术要求•零件普通车削加工的质量控制•零件普通车削加工的实例分析01普通车削加工简介普通车削加工的定义01普通车削加工是一种常见的金属切削加工方法，主要利用车床来完成工件的切削加工。02车床主轴带动工件旋转，刀具通过进给系统沿工件轴向移动，从而实现对工件的切削加工。普通车削加工的应用普通车削加工广泛应用于机械制造、汽车、船舶、航空航天等领域。主要用于加工各种轴类、盘类、套类等旋转体零件，也可加工一些平面、沟槽等。普通车削加工的工艺流程010203确定工件装夹方式选择刀具确定切削用量根据工件形状、尺寸和加工要求，选择合适的装夹方式，确保工件定位准确、夹紧牢固。根据加工要求，选择合适的刀具材料、刀具几何参数和刀具刃磨参数。根据工件材料、刀具材料和加工要求，选择合适的切削速度、进给量和切削深度。普通车削加工的工艺流程01020304切削液选用试切削切削监控切削完成后的处理根据加工要求和刀具材料，选择合适的切削液，以提高切削效率和工件表面质量。在正式切削前进行试切削，检查切削参数是否合适，并根据实际情况进行调整。在切削过程中，对切削力、切削振动等进行实时监测，及时发现异常情况并进行调整。切削完成后，对工件进行清洗、去毛刺、检测等处理，以确保工件质量。02零件普通车削加工的设备与工具普通车床的介绍普通车床的种类普通车床的工作原理通过主轴的旋转，利用刀具的进给运动，实现对工件的切削加工。根据用途和功能，普通车床可分为卧式车床和立式车床。普通车床的结构普通车床主要由主轴箱、进给箱、溜板箱、刀架、尾架等部分组成。刀具的选择与使用刀具的种类刀具的选择刀具的使用根据用途和结构，刀具可分为外圆刀、内圆刀、切刀、槽刀等。根据加工需求选择合适的刀具，如切削速度、进给量、切削深度等。使用刀具时应注意安全，避免刀具与工件、机床发生碰撞，同时要保持刀具的锋利和清洁。量具的使用与保养量具的使用使用量具时应避免过载，确保测量量具的种类准确性和量具的可靠性。根据用途和测量范围，量具可分为游标卡尺、千分尺、内径百分表等。量具的保养定期对量具进行清洗、润滑和校准，以保证量具的准确性和使用寿命。03零件普通车削加工的技术要求切削用量的选择切削深度（ap）进给量（f）切削速度（v）选择合适的切削深度是关键，过大的切削深度可能导致刀具磨损加剧，过小的切削深度则可能影响加工效率。进给量的大小直接影响加工表面的质量，通常需要根据表面粗糙度要求和刀具耐用度来选择。切削速度越高，切削力越大，切削温度也越高。因此，需要根据刀具材料和工件材料来选择合适的切削速度。刀具的刃磨与修磨刀具材料常用的刀具材料有高速钢、硬质合金、陶瓷等，每种材料都有其适用的加工范围。刀具几何参数刀具的几何参数如前角、后角、主偏角等对切削力、切削热和加工表面质量都有影响。刃磨方法刃磨质量直接影响刀具的使用寿命和加工质量，因此需要掌握正确的刃磨方法。工件的装夹与校正工件装夹方式工件的装夹方式应根据加工要求和工件形状来选择，以确保加工过程中工件的稳定性和安全性。校正方法工件装夹后需要进行校正，以确保加工的准确性。常用的校正方法有划线法和找正法等。夹紧力大小夹紧力大小要适中，过大会导致工件变形，过小则可能导致工件在加工过程中发生位移。04零件普通车削加工的质量控制表面粗糙度的控制总结词详细描述表面粗糙度是评价零件加工质量的重要指标之一，它影响着零件的外观和使用性能。在普通车削加工中，刀具的几何形状、切削用量、刀具磨损和冷却润滑条件等因素都会影响表面粗糙度。为了减小表面粗糙度，可以采用适当的刀具几何参数、合理的切削用量和良好的冷却润滑条件等方法。同时，刀具的及时更换和刃磨也是保证表面粗糙度的重要措施。VS尺寸精度的控制总结词尺寸精度是零件加工的基本要求之一，它直接影响着零件的装配和使用性能。详细描述在普通车削加工中，影响尺寸精度的因素主要有刀具的磨损、机床的几何精度和热变形等。为了控制尺寸精度，可以采用补偿和控制方法对机床和刀具...
