[湖南]便民服务中心及公租房土建项目监理实施细则(框架结构流程图丰富)_secretVIP专享VIP免费

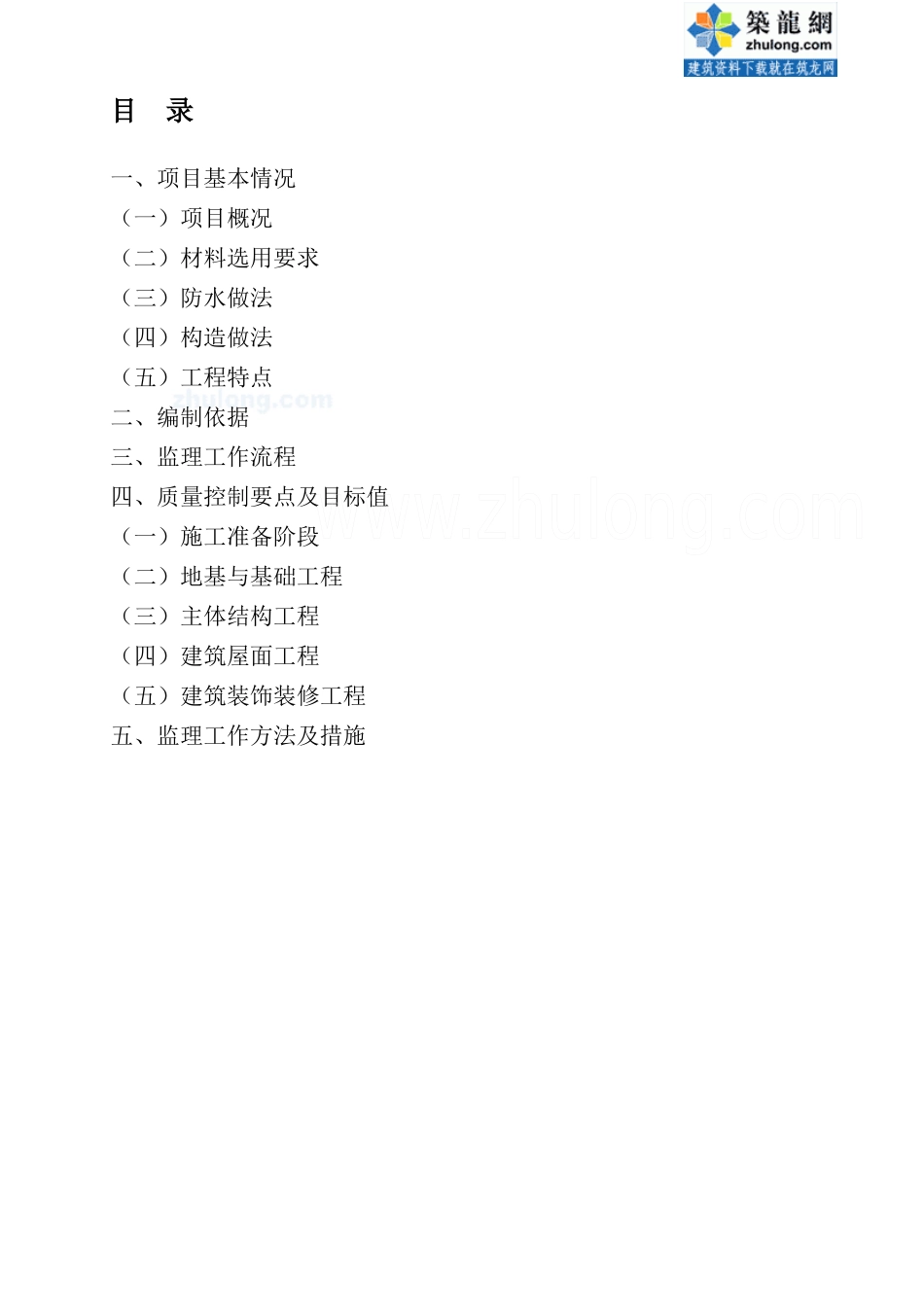

XX乡便民服务中心及公租房土建监理细则湖南XX项目管理有限公司XX乡便民服务中心及公租房项目监理部二0一二年七月土建监理细则审批记录工程名称XX·X景园细则编制编制时间：2012年7月1日编制人员：陆X、肖X编制人签名：细则审批审核人（公司技术负责人）：贺XX审核意见：审核人签名：年月日目录一、项目基本情况（一）项目概况（二）材料选用要求（三）防水做法（四）构造做法（五）工程特点二、编制依据三、监理工作流程四、质量控制要点及目标值（一）施工准备阶段（二）地基与基础工程（三）主体结构工程（四）建筑屋面工程（五）建筑装饰装修工程五、监理工作方法及措施一、项目基本情况（一）项目概况1）、本项目为XX市XX楼区XX乡便民服务中心及公租房，建筑占地面积928㎡，建筑总平方面积8534㎡，建筑总层数地下一层，地上十二层，其中地下室车库-5m，一楼5.4m，二楼5m，三楼3.6m，四楼4.2m，五楼以上均3.3m，建筑总高度47.70m，室内外高差0.90m。2）、本工程建筑结构形式为框架结构，建筑物合理使用年限为50年，抗震设防烈度为7度，不抗浮，本工程结构安全等级为二级，地下室车库耐火等级为一级，地上耐火等级为二级。结构砼的强度等级按下表采用：注：墙柱砼强度等级高于梁板砼强度等级，节点区的砼强度等级应按其中较高者施工。（二）材料选用要求砼环境类别：室内潮湿、露天及与水土直接接触部分（基础、屋面等）为二.a类，其他为一类。墙体材料：±0.000以下隔墙、±0.000以上外墙、女儿墙采用烧结多孔砖MU10（容重≤16.4KN／m3），楼、电梯间墙、分户墙、户内隔墙、剪力墙中隔墙、管道井采用加气砼砌块A3.5（容重≤7KN／m3），卫生间隔墙采用灰砂砖（容重≤18KN／m3）。（三）防水做法1.地下室墙身、底板：合成高分子涂膜、卷材防水2.屋面：3.0厚高聚物改性沥青防水卷材和1.2厚氯化聚乙烯橡胶共混防水卷材。（四）构造做法层数构件名－1层～2层3～12层柱、剪力墙C40C35梁、板C30C301.内墙1：水泥砂浆墙面（卫生间；电梯厅、公共走道）15厚1：3水泥砂浆，5厚1：2水泥砂浆内墙2：乳胶漆墙面（楼梯间、物管办公）12厚1：3水泥砂浆打底，8厚1：2水泥砂浆罩面、压实赶光内墙3：腻子批平5厚1：0.3：3水泥石灰砂浆打底，5厚1：0.3：2.5水泥石灰砂浆罩面压光2.面砖外墙1：内饰面为35厚抗裂保温砂浆面砖外墙2：内饰面为45厚抗裂保温砂浆3.楼面1：地砖楼面（首层大堂、首层电梯厅）8-10厚地砖铺实拍平，20厚1：4干硬性水泥砂浆楼面2：水泥砂浆楼面（楼梯间、管道井）20厚1：2水泥砂浆抹面压光楼面4：卫生间楼面（卫生间、阳台）1.5厚GBS防水涂料四遍，四周沿墙上翻150高（五）工程特点本项目为框架—剪力墙结构，土建工作内容主要为土方工程、模板工程、钢筋工程、混凝土工程、砌体工程、楼地面工程、门窗工程、装饰工程、屋面工程、防水工程。由于本项目使用功能多，平面布局复杂，各栋标高变化较大，存在深基坑支护、基础大体积砼和地下室防水施工，土建工程量大，施工质量要求高，且土建工作与安装工作交叉作业较多，各专业工程及各工种间配合频繁，需组织高素质的施工管理人员和操作人员进场参加施工，各工种必须在项目部的统一指挥下协调配合，均衡施工。地下室面积大，施工现场场地比较狭窄，高峰期进入现场的施工人员比较多，进场的设备和材料也较多，这就需要各方面切实配合，统筹规划，合理分配施工现场。二、编制依据1、已批准的监理规划2、本工程的设计图纸和图纸审查报告及相关设计变更文件3、《工程建设标准强制性条文》房屋建筑部分（2009年版）4、建筑工程施工质量验收统一标准GB50300-20015、建筑地基基础工程施工质量验收规范GB50202-20026、地下防水工程技术规范GB50108-20087、地下防水工程施工质量验收规范GB50208-20028、混凝土结构工程施工质量验收规范GB50204-20029、高层建筑混凝土结构技术规程JGJ3-200210、砌体工程施工质量验收规范GB50203-200211、屋面工程施工质量验收规范GB50207-200212、屋面工程技术规范GB50345-200413、工程测量规范GB50026-200714、建筑变形测量规范JGJ8-200715、03G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图16...
