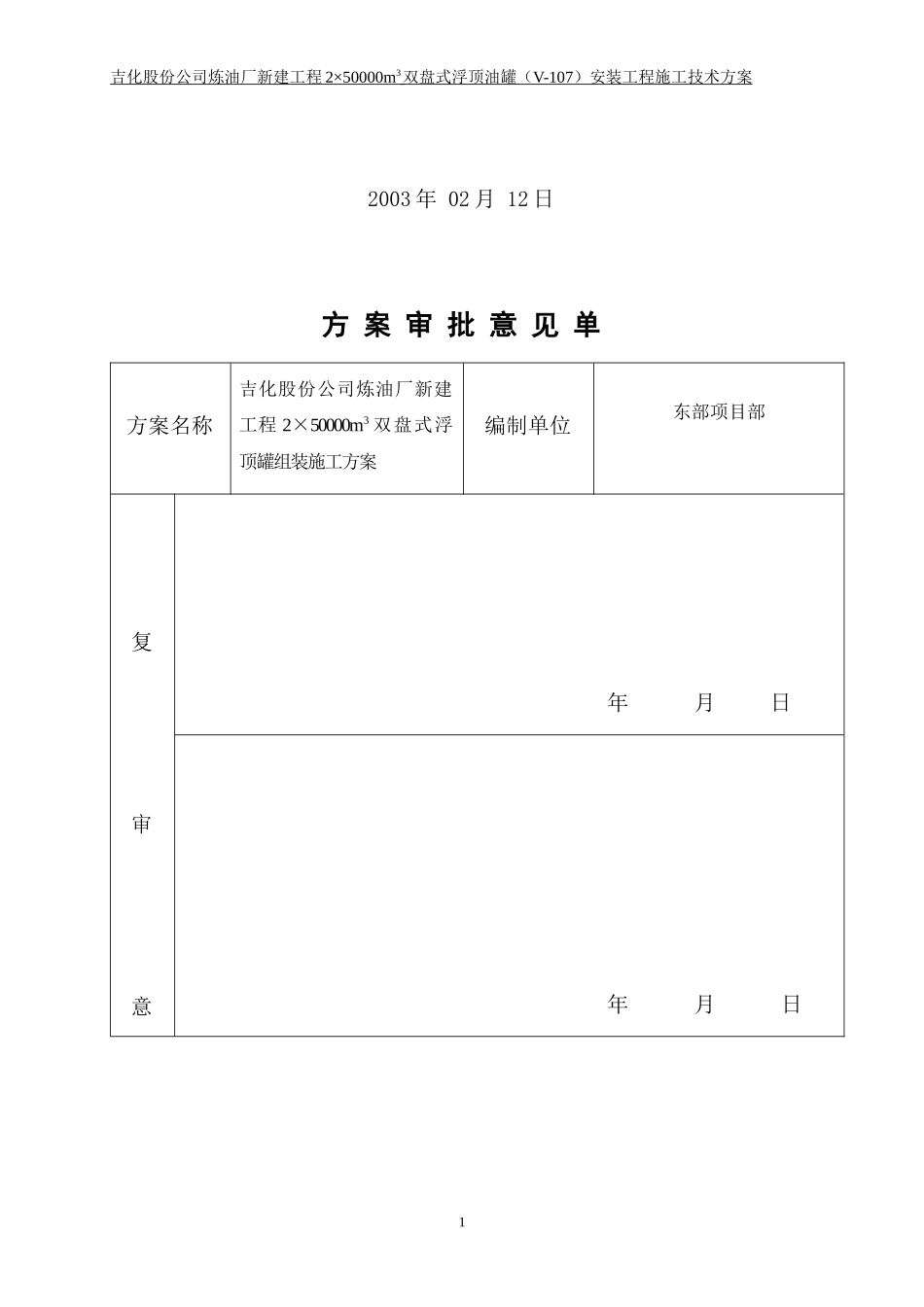

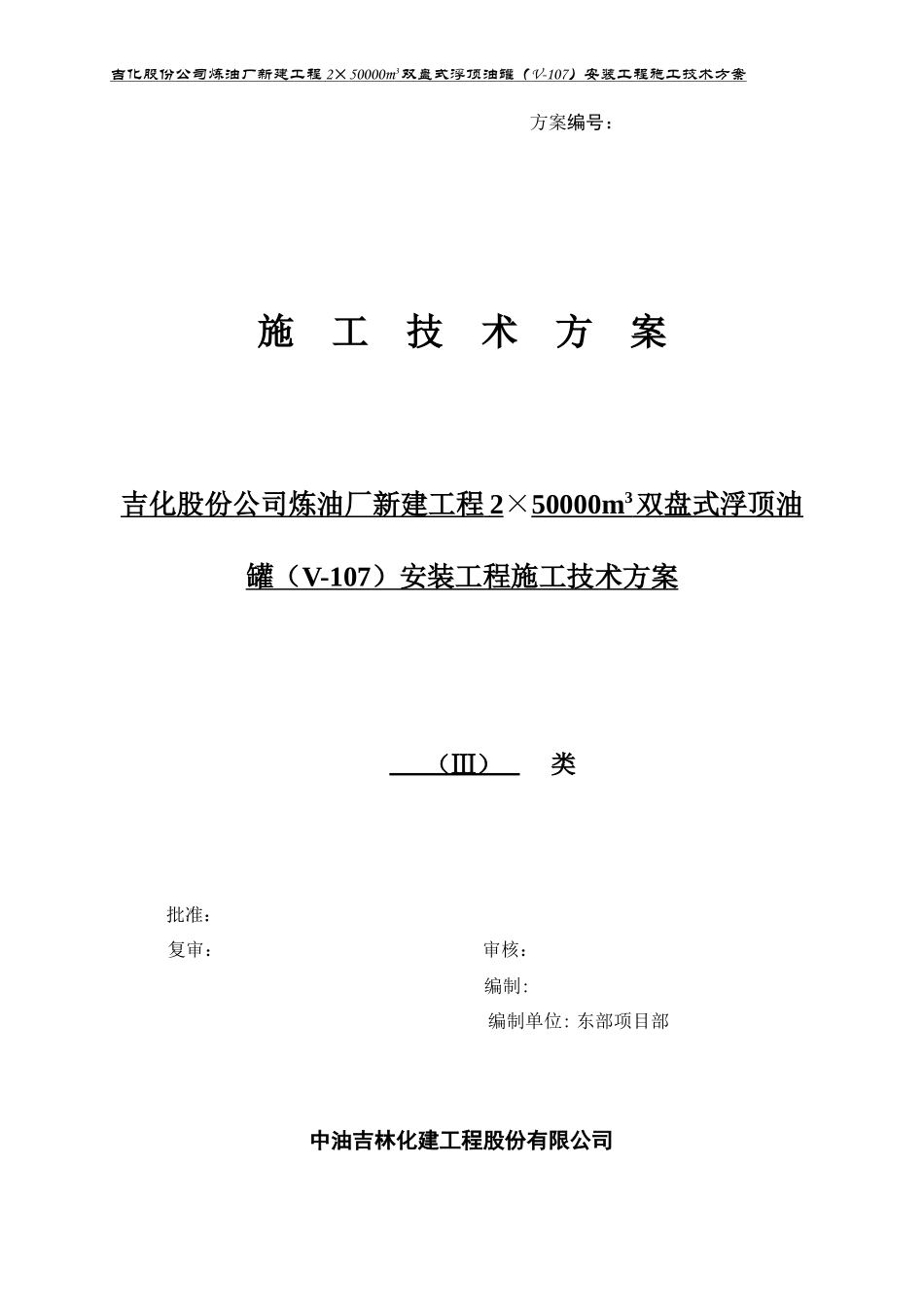

吉化股份公司炼油厂新建工程2×50000m3双盘式浮顶油罐（V-107）安装工程施工技术方案方案编号：施工技术方案吉化股份公司炼油厂新建工程2×50000m3双盘式浮顶油罐（V-107）安装工程施工技术方案（Ⅲ）类批准：复审：审核：编制:编制单位:东部项目部中油吉林化建工程股份有限公司吉化股份公司炼油厂新建工程2×50000m3双盘式浮顶油罐（V-107）安装工程施工技术方案2003年02月12日方案审批意见单方案名称吉化股份公司炼油厂新建工程2×50000m3双盘式浮顶罐组装施工方案编制单位东部项目部复审意年月日年月日1吉化股份公司炼油厂新建工程2×50000m3双盘式浮顶油罐（V-107）安装工程施工技术方案见年月日批准意见年月日目录一、编制说明二、编制依据三、工程概况1.工程情况简介2.现场情况四、施工准备1.施工现场准备2.施工技术准备五、施工方法1.施工程序2.施工方法六、焊接要求2吉化股份公司炼油厂新建工程2×50000m3双盘式浮顶油罐（V-107）安装工程施工技术方案七、施工技术组织措施计划1.质量要求和保证质量的措施2.质量检验计划3.安全消防技术措施4.降低成本措施5.特殊技术组织措施八、资源需求计划九、施工进度计划十、附图.1.施工现场平面布置图2.浮顶临时支撑图3.质量保证体系一、编制说明：本方案是为吉化股份公司炼油厂新建工程(V-107)2×50000m3双盘式浮顶罐施工而编制的。其工程要求工期时间短、质量要求高（优良），罐体安装采用液压提升装置倒装法施工，罐体焊接采用手工电弧焊，底板采用埋弧自动焊。施工工期要求2003年2月6日至4月末安装完毕。工期极短，任务量大，焊接量大，罐内外交叉作业，要求参加施工人员必须认真熟悉此方案，严格执行方案要求，集中优势兵力，合理组织安排，确保施工项目优质、高效、安全、文明的完成此项施工任务，达到用户满意，特编制此施工方案。二、编制依据：1.设计文件及图纸资料2．国家及行业规范、标准2.1SH3046-92《石油化工立式圆筒形钢制焊接储罐设计规范》3吉化股份公司炼油厂新建工程2×50000m3双盘式浮顶油罐（V-107）安装工程施工技术方案2.2GBJ128-90《立式筒形钢制焊接储罐施工及验收规范》2.3Q/JH121.20402.03-2001施工技术方案管理规定2.4GB50205-2001《钢结构施工质量验收规范》2.5JB/T4736-95《补强圈》2.6HG20592～20614《钢制管法兰.垫片.紧固件》2.7JB/T4735-1997《钢制焊接常压容器》2.8GB3274-88《碳素结构钢和低合金结构钢热扎厚钢板和钢带》2.9GB6654-1996《压力容器用钢和低合金钢厚钢板》2.10GB/T8163-1999《输送流体用无缝钢管》2.11SHJ3022-1999《石油化工企业设备与管道涂料防腐蚀技术规范》2.12SHJ43-91《石油化工企业设备与管道表面色及标志》2.13GB8923《涂装前钢材表面锈蚀等级和防锈等级》2.14GB4053.3-93《固定式工业防护栏杆》2.15《常用吊车性能表》2.16Q/JH121.11.004-92《安全技术操作规程》三、工程概况：1.工程情况简介1.1本工程是吉化股份公司炼油厂新建工程(V-107)50000m3双盘式浮顶罐制作安装工程,罐直径为60m，高19.34m,设计采用双盘式浮顶结构,浮顶共分90个隔舱，储存介质为大庆/俄罗斯原油。总重量1114吨。施工工期短,施工难度大。1.250000m3双盘式浮顶罐设计数据：储存容积：50000m3储存介质：大庆/俄罗斯原油介质密度：870㎏/m3保温材料：岩棉罐内径：φ=60m液面晃动波高：0.510m罐高：19.340m罐底直径：φ=60..220m罐体最大壁壁厚：32/8mm最高液位:17400㎜设计温度：0℃
