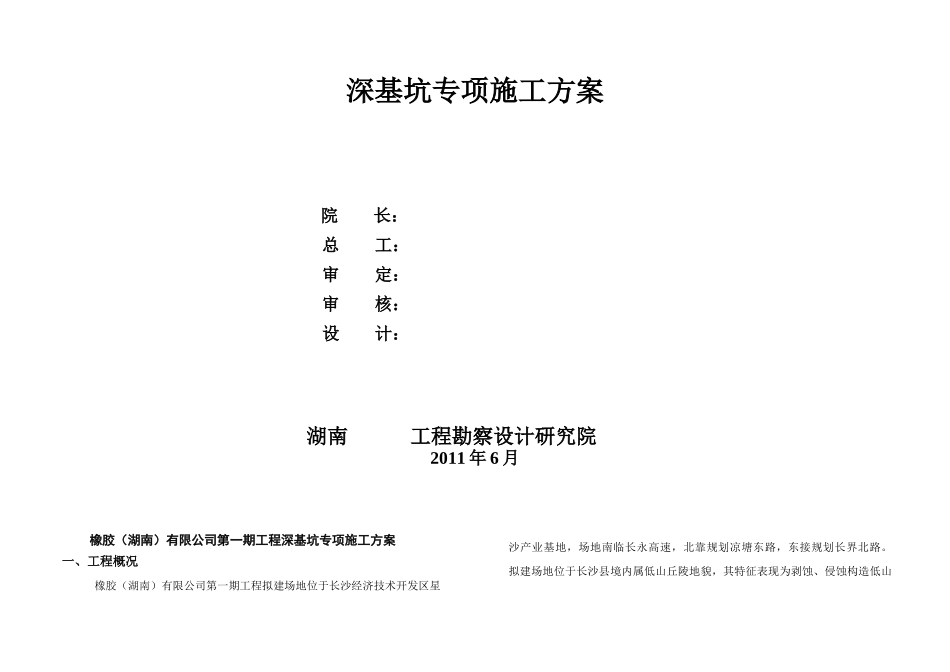

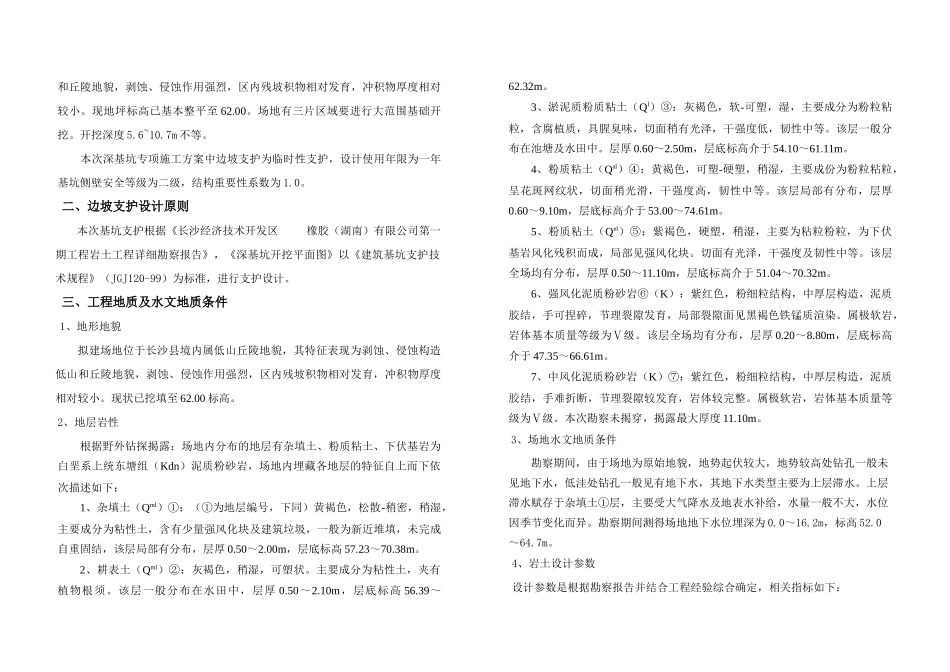

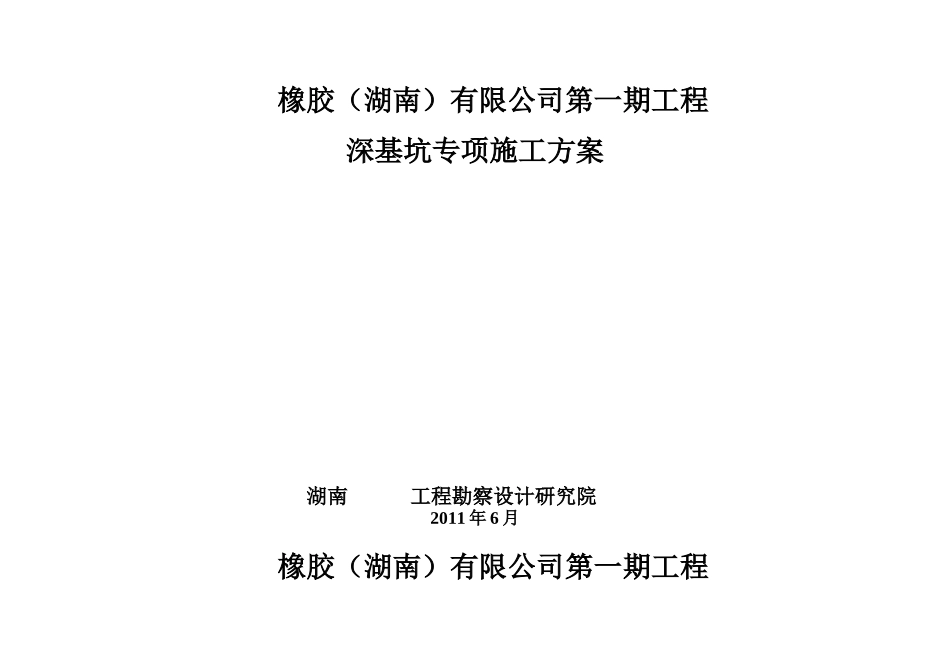

橡胶（湖南）有限公司第一期工程深基坑专项施工方案湖南工程勘察设计研究院2011年6月橡胶（湖南）有限公司第一期工程深基坑专项施工方案院长：总工：审定：审核：设计：湖南工程勘察设计研究院2011年6月橡胶（湖南）有限公司第一期工程深基坑专项施工方案一、工程概况橡胶（湖南）有限公司第一期工程拟建场地位于长沙经济技术开发区星沙产业基地，场地南临长永高速，北靠规划凉塘东路，东接规划长界北路。拟建场地位于长沙县境内属低山丘陵地貌，其特征表现为剥蚀、侵蚀构造低山和丘陵地貌，剥蚀、侵蚀作用强烈，区内残坡积物相对发育，冲积物厚度相对较小。现地坪标高已基本整平至62.00。场地有三片区域要进行大范围基础开挖。开挖深度5.6~10.7m不等。本次深基坑专项施工方案中边坡支护为临时性支护，设计使用年限为一年基坑侧壁安全等级为二级，结构重要性系数为1.0。二、边坡支护设计原则本次基坑支护根据《长沙经济技术开发区橡胶（湖南）有限公司第一期工程岩土工程详细勘察报告》，《深基坑开挖平面图》以《建筑基坑支护技术规程》（JGJ120-99）为标准，进行支护设计。三、工程地质及水文地质条件1、地形地貌拟建场地位于长沙县境内属低山丘陵地貌，其特征表现为剥蚀、侵蚀构造低山和丘陵地貌，剥蚀、侵蚀作用强烈，区内残坡积物相对发育，冲积物厚度相对较小。现状已挖填至62.00标高。2、地层岩性根据野外钻探揭露：场地内分布的地层有杂填土、粉质粘土、下伏基岩为白垩系上统东塘组（Kdn）泥质粉砂岩，场地内埋藏各地层的特征自上而下依次描述如下：1、杂填土（Qml）①：（①为地层编号，下同）黄褐色，松散-稍密，稍湿，主要成分为粘性土，含有少量强风化块及建筑垃圾，一般为新近堆填，未完成自重固结，该层局部有分布，层厚0.50～2.00m，层底标高57.23～70.38m。2、耕表土（Qml）②：灰褐色，稍湿，可塑状。主要成分为粘性土，夹有植物根须。该层一般分布在水田中，层厚0.50～2.10m，层底标高56.39～62.32m。3、淤泥质粉质粘土（Ql）③：灰褐色，软-可塑，湿，主要成分为粉粒粘粒，含腐植质，具腥臭味，切面稍有光泽，干强度低，韧性中等。该层一般分布在池塘及水田中。层厚0.60～2.50m，层底标高介于54.10～61.11m。4、粉质粘土（Qal）④：黄褐色，可塑-硬塑，稍湿，主要成份为粉粒粘粒，呈花斑网纹状，切面稍光滑，干强度高，韧性中等。该层局部有分布，层厚0.60～9.10m，层底标高介于53.00～74.61m。5、粉质粘土（Qel）⑤：紫褐色，硬塑，稍湿，主要为粘粒粉粒，为下伏基岩风化残积而成，局部见强风化块。切面有光泽，干强度及韧性中等。该层全场均有分布，层厚0.50～11.10m，层底标高介于51.04～70.32m。6、强风化泥质粉砂岩⑥（K）：紫红色，粉细粒结构，中厚层构造，泥质胶结，手可捏碎，节理裂隙发育，局部裂隙面见黑褐色铁锰质渲染。属极软岩，岩体基本质量等级为Ⅴ级。该层全场均有分布，层厚0.20～8.80m，层底标高介于47.35～66.61m。7、中风化泥质粉砂岩（K）⑦：紫红色，粉细粒结构，中厚层构造，泥质胶结，手难折断，节理裂隙较发育，岩体较完整。属极软岩，岩体基本质量等级为Ⅴ级。本次勘察未揭穿，揭露最大厚度11.10m。3、场地水文地质条件勘察期间，由于场地为原始地貌，地势起伏较大，地势较高处钻孔一般未见地下水，低洼处钻孔一般见有地下水，其地下水类型主要为上层滞水。上层滞水赋存于杂填土①层，主要受大气降水及地表水补给，水量一般不大，水位因季节变化而异。勘察期间测得场地地下水位埋深为0.0～16.2m，标高52.0～64.7m。4、岩土设计参数设计参数是根据勘察报告并结合工程经验综合确定，相关指标如下：人工填土、耕土及淤泥质粉质粘土：天然重度r=19kN/m3，饱和重度rs=21.5kN/m3，c=10kPa，Φ=10º；粉质粘土④：天然重度r=19.5kN/m3，饱和重度rs=21kN/m3,c=25kPa，Φ=15º；粉质粘土⑤：天然重度r=19.5kN/m3，饱和重度rs=21kN/m3,c=30kPa，Φ=20º；强风化泥质粉砂岩⑥：天然重度r=20.5kN/m3，c=30kPa，Φ=25º。四、基坑支护方案选择由于场地较开阔，周围没有较大建筑群，全段均采用分级放坡方案进行支护。基坑分区分段支护，对于挖方区...
