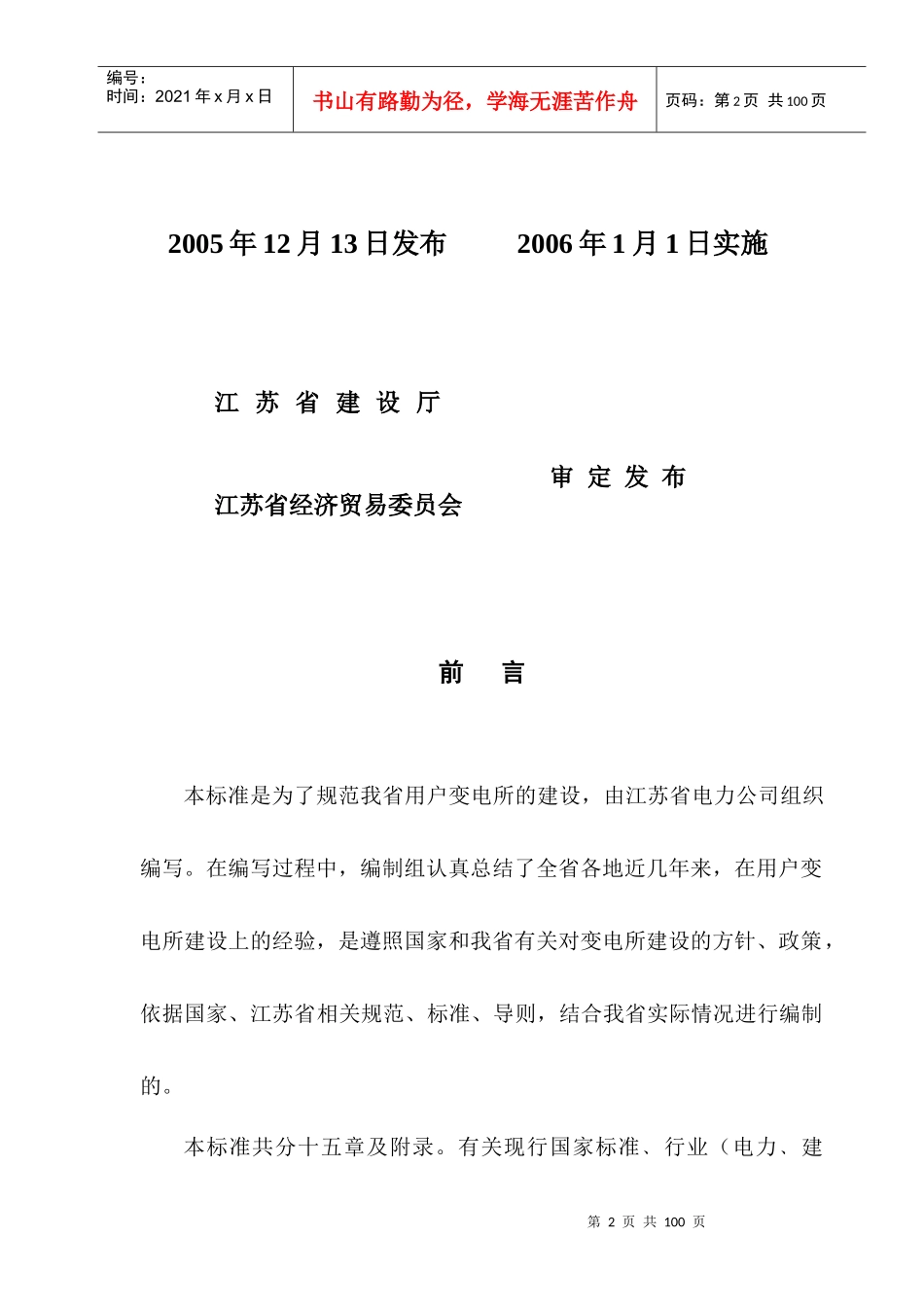

DGJ江苏省工程建设标准DGJ32/J14－200535kV及以下客户端变电所建设标准第2页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共100页2005年12月13日发布2006年1月1日实施江苏省建设厅江苏省经济贸易委员会审定发布前言本标准是为了规范我省用户变电所的建设，由江苏省电力公司组织编写。在编写过程中，编制组认真总结了全省各地近几年来，在用户变电所建设上的经验，是遵照国家和我省有关对变电所建设的方针、政策，依据国家、江苏省相关规范、标准、导则，结合我省实际情况进行编制的。本标准共分十五章及附录。有关现行国家标准﹑行业（电力﹑建第3页共100页第2页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共100页设）标准已做明确规定的，应遵照执行，一般不在本标准中列入。本标准由江苏省建设厅、江苏省经济贸易委员会负责解释。在执行过程中，发现需要修改和补充之处，请将有关资料和意见向江苏省建设厅、江苏省经贸委、江苏省电力公司反映，以便今后修订时参考。本标准提出单位：江苏省建设厅江苏省经济贸易委员会本标准主编单位：江苏省电力公司本标准主要起草人员：李强﹑季强﹑吴洪振﹑文乐斌﹑陈林荣﹑毛士良﹑宋建刚﹑金农﹑张卫民﹑周晓梅﹑胡向阳﹑肖明﹑杨晓梅﹑王益新目次1总则第4页共100页第3页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共100页2术语3电气设计3.1一般规定3.2电气主接线3.3变压器3.4所用电源3.5操作电源3.6自备应急电源3.7电测量仪表装置3.8中性点接地方式3.9电缆4无功补偿装置5电能质量和谐波管理6电气设备选择6.1污秽等级第5页共100页第4页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共100页6.2变压器6.3高压开关柜6.4高压电力电缆6.5低压电力电缆及控制电缆6.6高压电缆分支箱6.7互感器6.8高压熔断器6.9低压设备7电能计量装置8负荷管理终端装置8.1一般规定8.2二次回路8.3电源8.4其他要求9继电保护﹑二次回路及自动装置第6页共100页第5页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共100页9.1保护配置9.2继电保护﹑控制装置配置及布置方式9.3二次回路9.4自动装置10变电所的布置10.1一般规定10.2变电所的型式10.3配电装置的布置11电缆敷设12通讯和远动13防雷和接地14土建14.1一般规定14.2荷载14.3建筑物第7页共100页第6页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共100页14.4通风和照明15施工及验收15.1施工15.2竣工验收附录：A参考文献B供电方案主要内容C应提供设计文件和资料内容D变电所工程竣工报告的主要内容E常用电气主接线F变电所电气捕鼠装置图G本标准用词说明条文说明1总则1.0.1为促进客户端变电所建设与社会经济发展、国家能源发展战略相协第8页共100页第7页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共100页调，结合我省各地区经济发展和配电网现状，本着安全、经济、实用、适度超前的原则，特制定本标准。1.0.2本标准规定了35kV及以下客户端变电所建设的基本原则﹑技术要求。1.0.3本标准适用于江苏省行政区域内新建35kV及以下客户端变电所。改建、扩建工程参照本标准执行。带并网自备电厂的35kV及以下客户端变电所除外。1.0.4工程建设项目在规划﹑立项或可行性研究阶段，应当同时进行供电方案研究和确定。供电方案确定后方可进行变电所设计。变电所设计文件应按规定报审。报审文件应包括附录C中的内容。1.0.5有非线性用电设备的新（扩）建变电所工程，应当进行供电方案可行性研究，编制可行性研究报告。可行性研究报告应经供电方进行验算复核。1.0.6在一级负荷中有特别重要负荷的应装设应急电源。供受电双方经协商达成一致后，确定设计方案。第9页共100页第8页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共100页1.0.7变电所的设计，应实现规范化、标准化。优先选用典型设计方案。1.0.8变电所电气设备的选型应执行国家有关技术经济政策，采用运行安全可靠、技术先进、维...
