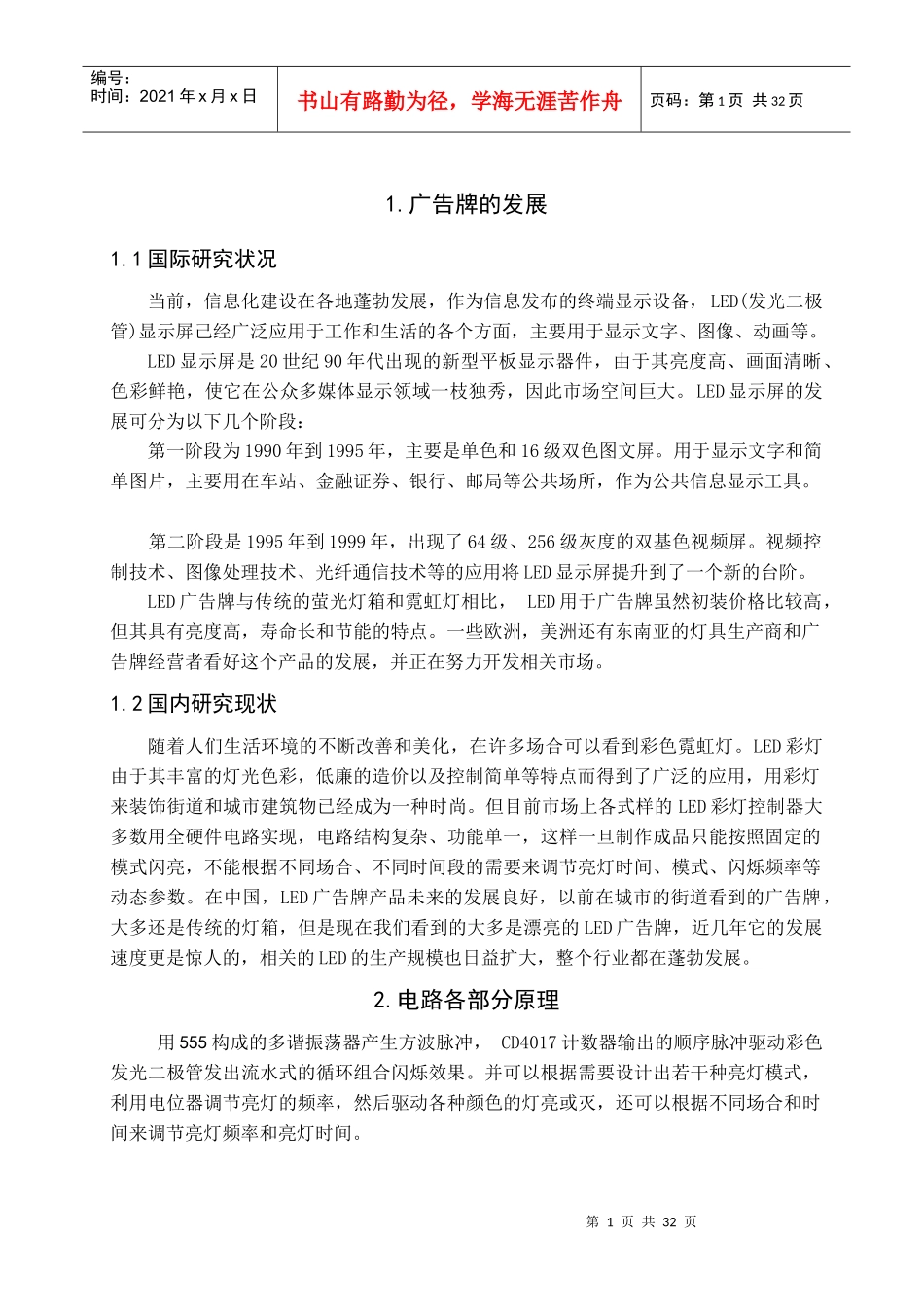

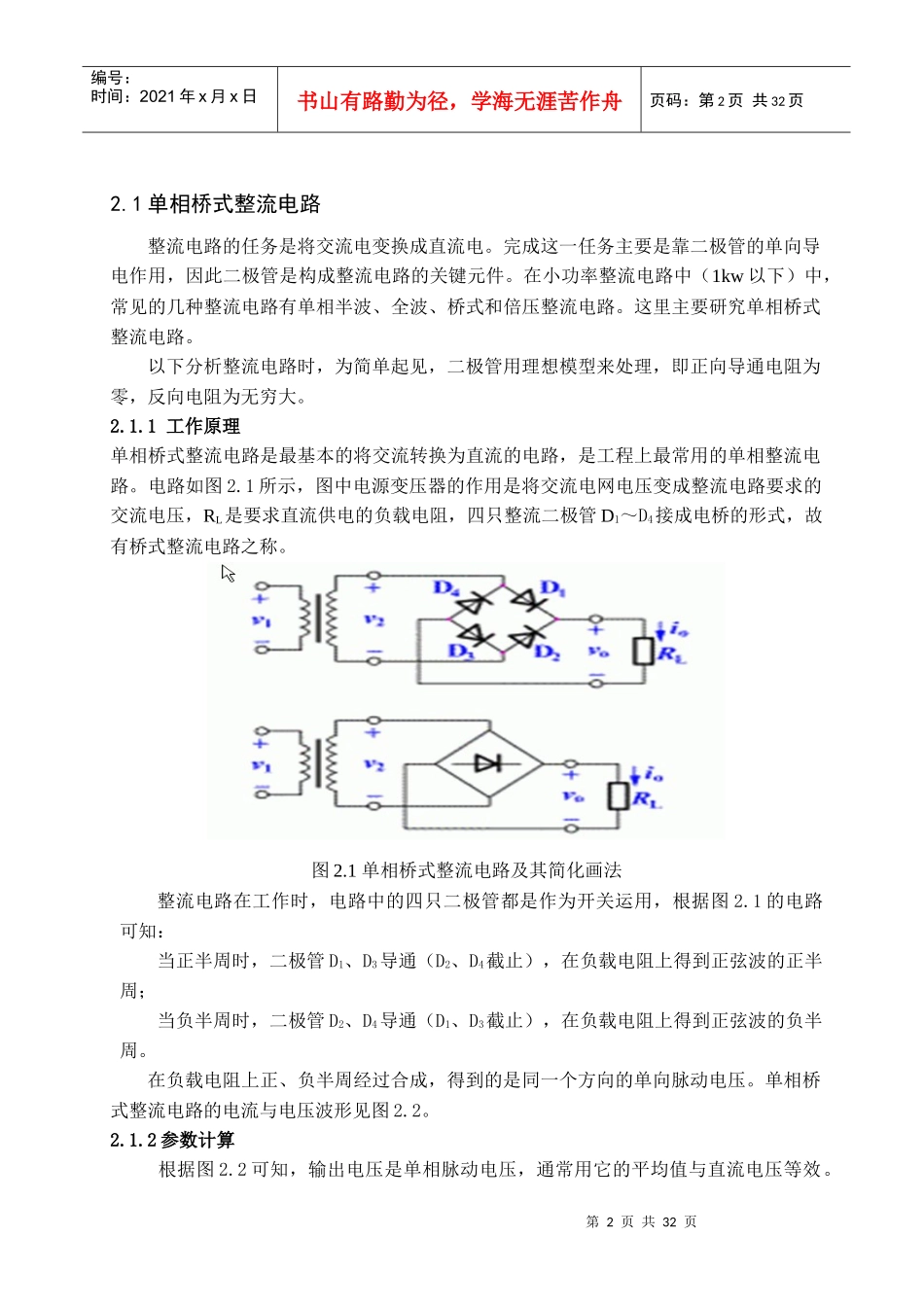

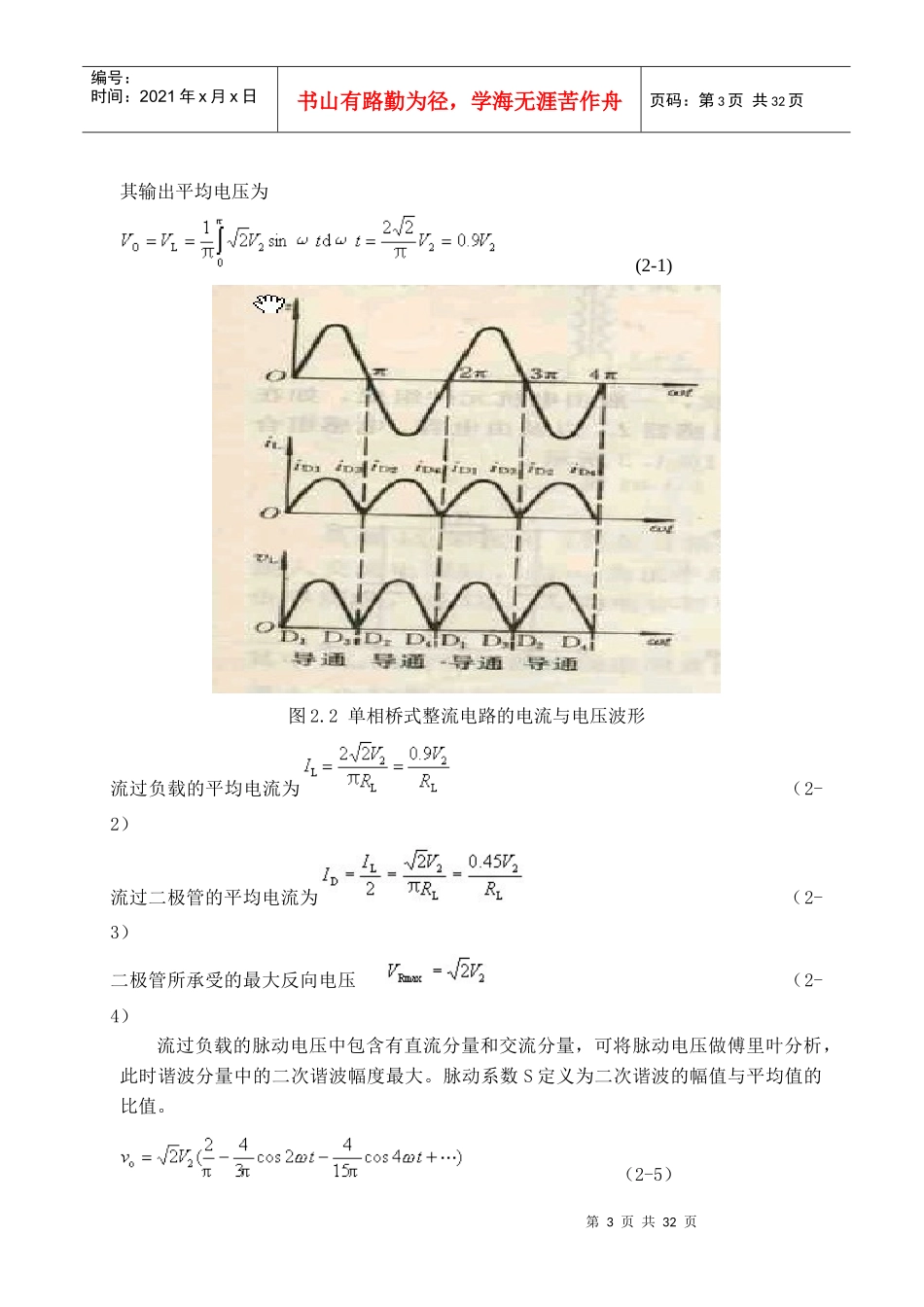

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页1.广告牌的发展1.1国际研究状况当前，信息化建设在各地蓬勃发展，作为信息发布的终端显示设备，LED(发光二极管)显示屏己经广泛应用于工作和生活的各个方面，主要用于显示文字、图像、动画等。LED显示屏是20世纪90年代出现的新型平板显示器件，由于其亮度高、画面清晰、色彩鲜艳，使它在公众多媒体显示领域一枝独秀，因此市场空间巨大。LED显示屏的发展可分为以下几个阶段：第一阶段为1990年到1995年，主要是单色和16级双色图文屏。用于显示文字和简单图片，主要用在车站、金融证券、银行、邮局等公共场所，作为公共信息显示工具。第二阶段是1995年到1999年，出现了64级、256级灰度的双基色视频屏。视频控制技术、图像处理技术、光纤通信技术等的应用将LED显示屏提升到了一个新的台阶。LED广告牌与传统的萤光灯箱和霓虹灯相比，LED用于广告牌虽然初装价格比较高，但其具有亮度高，寿命长和节能的特点。一些欧洲，美洲还有东南亚的灯具生产商和广告牌经营者看好这个产品的发展，并正在努力开发相关市场。1.2国内研究现状随着人们生活环境的不断改善和美化，在许多场合可以看到彩色霓虹灯。LED彩灯由于其丰富的灯光色彩，低廉的造价以及控制简单等特点而得到了广泛的应用，用彩灯来装饰街道和城市建筑物已经成为一种时尚。但目前市场上各式样的LED彩灯控制器大多数用全硬件电路实现，电路结构复杂、功能单一，这样一旦制作成品只能按照固定的模式闪亮，不能根据不同场合、不同时间段的需要来调节亮灯时间、模式、闪烁频率等动态参数。在中国，LED广告牌产品未来的发展良好，以前在城市的街道看到的广告牌，大多还是传统的灯箱，但是现在我们看到的大多是漂亮的LED广告牌，近几年它的发展速度更是惊人的，相关的LED的生产规模也日益扩大，整个行业都在蓬勃发展。2.电路各部分原理用555构成的多谐振荡器产生方波脉冲，CD4017计数器输出的顺序脉冲驱动彩色发光二极管发出流水式的循环组合闪烁效果。并可以根据需要设计出若干种亮灯模式，利用电位器调节亮灯的频率，然后驱动各种颜色的灯亮或灭，还可以根据不同场合和时间来调节亮灯频率和亮灯时间。第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页2.1单相桥式整流电路整流电路的任务是将交流电变换成直流电。完成这一任务主要是靠二极管的单向导电作用，因此二极管是构成整流电路的关键元件。在小功率整流电路中（1kw以下）中，常见的几种整流电路有单相半波、全波、桥式和倍压整流电路。这里主要研究单相桥式整流电路。以下分析整流电路时，为简单起见，二极管用理想模型来处理，即正向导通电阻为零，反向电阻为无穷大。2.1.1工作原理单相桥式整流电路是最基本的将交流转换为直流的电路，是工程上最常用的单相整流电路。电路如图2.1所示，图中电源变压器的作用是将交流电网电压变成整流电路要求的交流电压，RL是要求直流供电的负载电阻，四只整流二极管D1～D4接成电桥的形式，故有桥式整流电路之称。图2.1单相桥式整流电路及其简化画法整流电路在工作时，电路中的四只二极管都是作为开关运用，根据图2.1的电路可知：当正半周时，二极管D1、D3导通（D2、D4截止），在负载电阻上得到正弦波的正半周；当负半周时，二极管D2、D4导通（D1、D3截止），在负载电阻上得到正弦波的负半周。在负载电阻上正、负半周经过合成，得到的是同一个方向的单向脉动电压。单相桥式整流电路的电流与电压波形见图2.2。2.1.2参数计算根据图2.2可知，输出电压是单相脉动电压，通常用它的平均值与直流电压等效。第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页其输出平均电压为(2-1)图2.2单相桥式整流电路的电流与电压波形流过负载的平均电流为（2-2）流过二极管的平均电流为（2-3）二极管所承受的最大反向电压（2-4）流过负载的脉动电压中包含有直流分量和交流分量，可将脉动电压做傅里叶分析，此时谐波分量中的二次谐波幅度最大。脉动系数S定义为二次谐波的幅值与平均值...
