计算书某六层中学教学楼毕业设计和实现 土木工程管理专业

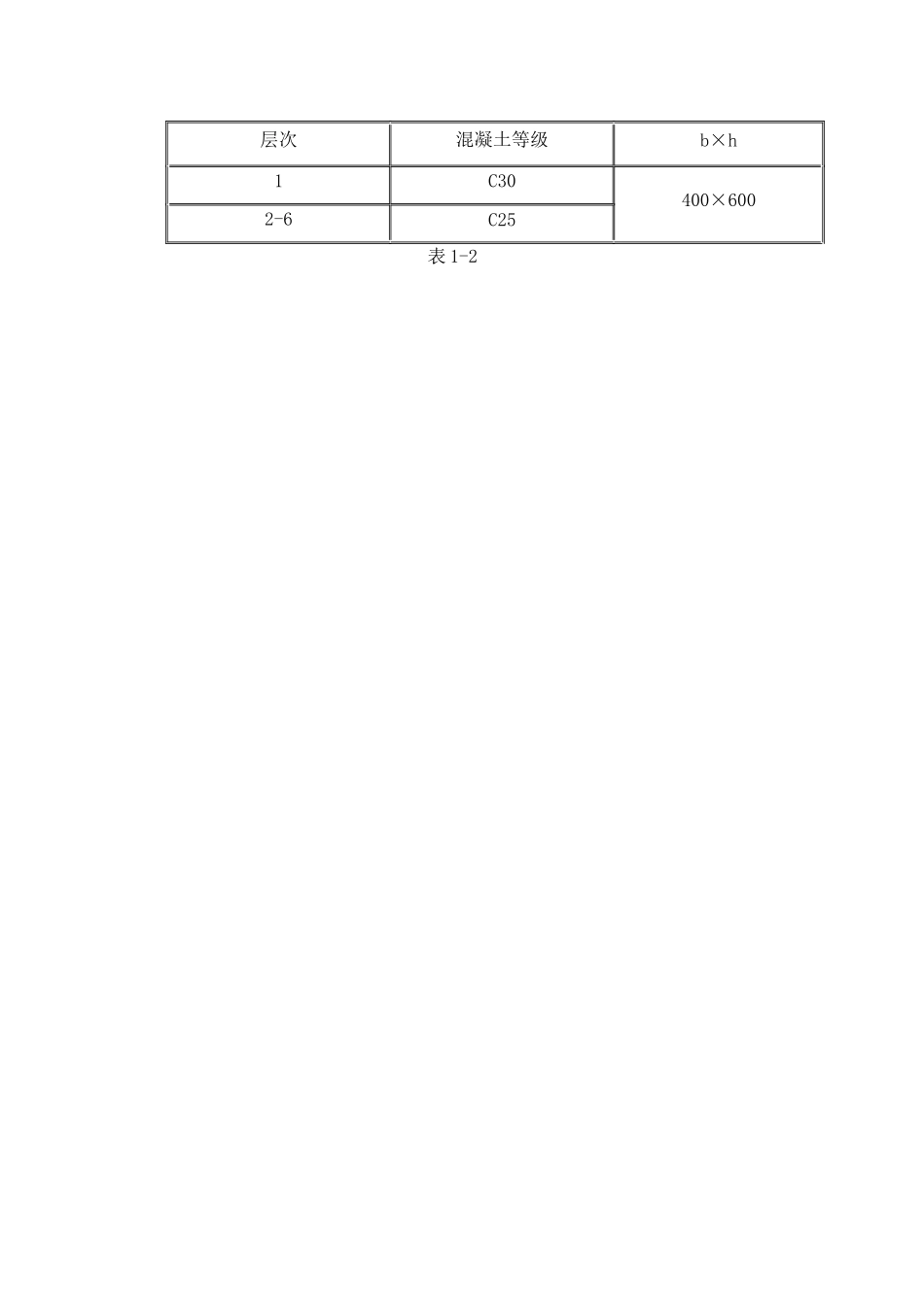

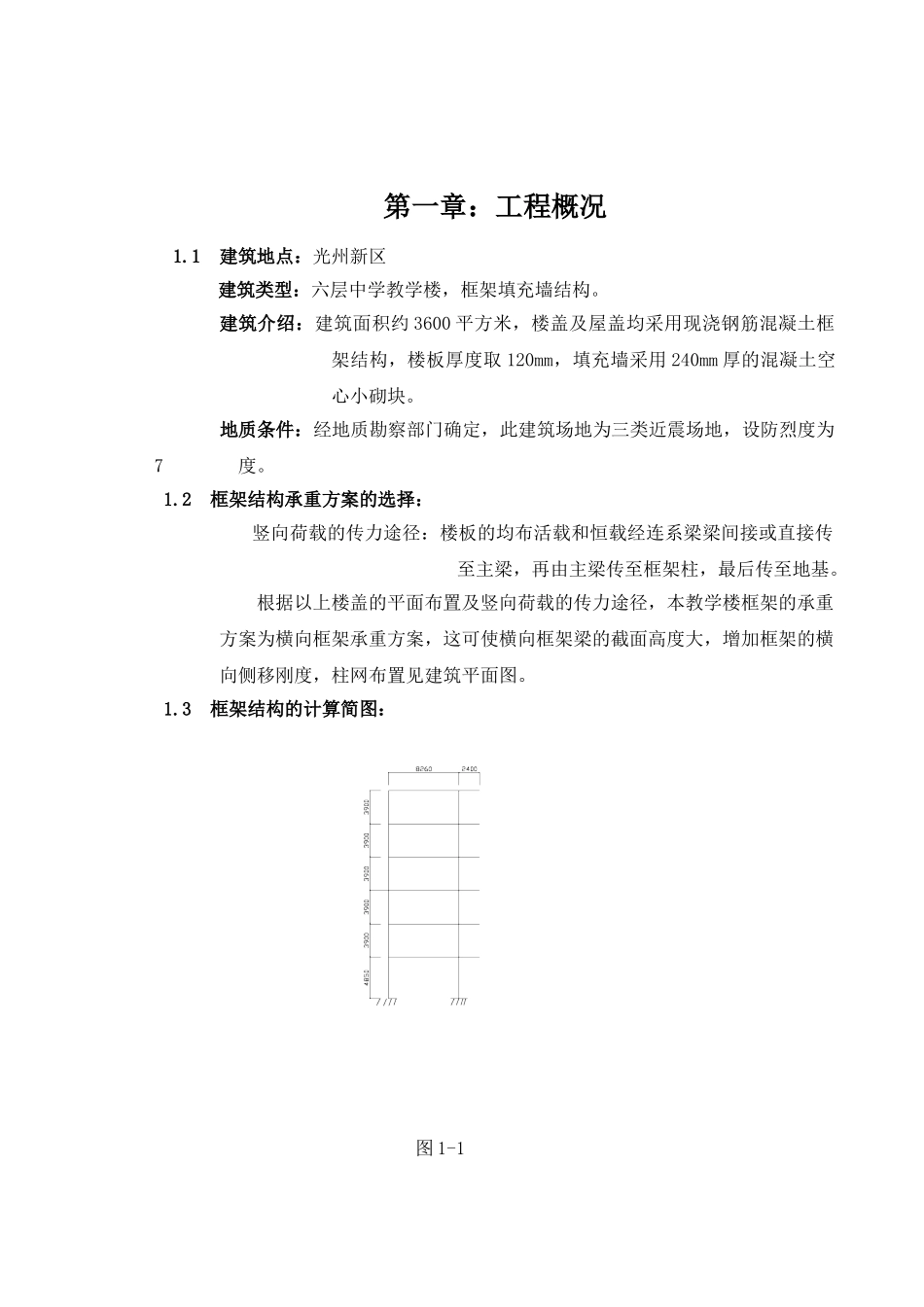

第一章：工程概况 1.1 建筑地点：光州新区建筑类型：六层中学教学楼，框架填充墙结构。建筑介绍：建筑面积约 3600 平方米，楼盖及屋盖均采用现浇钢筋混凝土框架结构，楼板厚度取 120mm，填充墙采用 240mm 厚的混凝土空心小砌块。 地质条件：经地质勘察部门确定，此建筑场地为三类近震场地，设防烈度为7 度。 1.2 框架结构承重方案的选择：竖向荷载的传力途径：楼板的均布活载和恒载经连系梁梁间接或直接传至主梁，再由主梁传至框架柱，最后传至地基。根据以上楼盖的平面布置及竖向荷载的传力途径，本教学楼框架的承重方案为横向框架承重方案，这可使横向框架梁的截面高度大，增加框架的横向侧移刚度，柱网布置见建筑平面图。 1.3 框架结构的计算简图： 图 1-1 1.4 梁、柱截面尺寸的初步确定： 1、梁截面高度一般取梁跨度的 1/12 至 1/8。本方案纵向框架梁 h=（1/12~1/8）×5000=416~625mm,取 h=500mm，截面宽度 b=(1/3~1/2)×500=160~250mm,取 b=250mm，可得纵梁的截面初步定为 b×h=250mm*500mm。横 向 框 架 梁 h=(1/12~1/8)*8260=688~1032mm, 取 h=700mm, 截 面 宽 度 b=(1/3~1/2)*700=233~350mm,取 b=250,可得横梁的截面初步定为 b×h=250mm*700mm 2、框架柱的截面尺寸根据柱的轴压比限值，按下列公式计算： （1）柱组合的轴压力设计值 N=βFg E n注：β 考虑地震作用组合后柱轴压力增大系数。F 按简支状态计算柱的负载面积。g E 折 算 在 单 位 建 筑 面 积 上 的 重 力 荷 载 代 表 值 ， 可 近 似 的 取14KN/m2。n 为验算截面以上的楼层层数。（2）Ac≥N/uNfc 注：uN 为框架柱轴压比限值，本方案为二级抗震等级，查《抗震规范》可知取为 0.8。 fc 为混凝土轴心抗压强度设计值，对 C30，查得 14.3N/mm2。3、计算过程：对于柱：N=βFg E n=1.3×25.92×14×6=2830.464（KN） Ac≥N/uNfc=2830.464×103/0.8/14.3=227418.18（mm2） 取 400mm×600mm梁截面尺寸（mm）混凝土等级横梁（b×h）纵梁（b×h）C25250×500250×700 表 1-1柱截面尺寸（mm）层次混凝土等级b×h1C30400×6002-6C25 表 1-2第二部分：框架侧移刚度的计算2.1 横梁线刚度 i b的计算：类别Ec（N/mm2）b×h（mm×mm）I0（mm4）l（mm）EcI0/l（N·mm）1.5EcI0/l（N·mm）2EcI0/l（N·mm） AB 跨3.0×104 250×7005.40×10982602.25×10103.38×10104.50×1010 BC 跨3.0×104 ...
