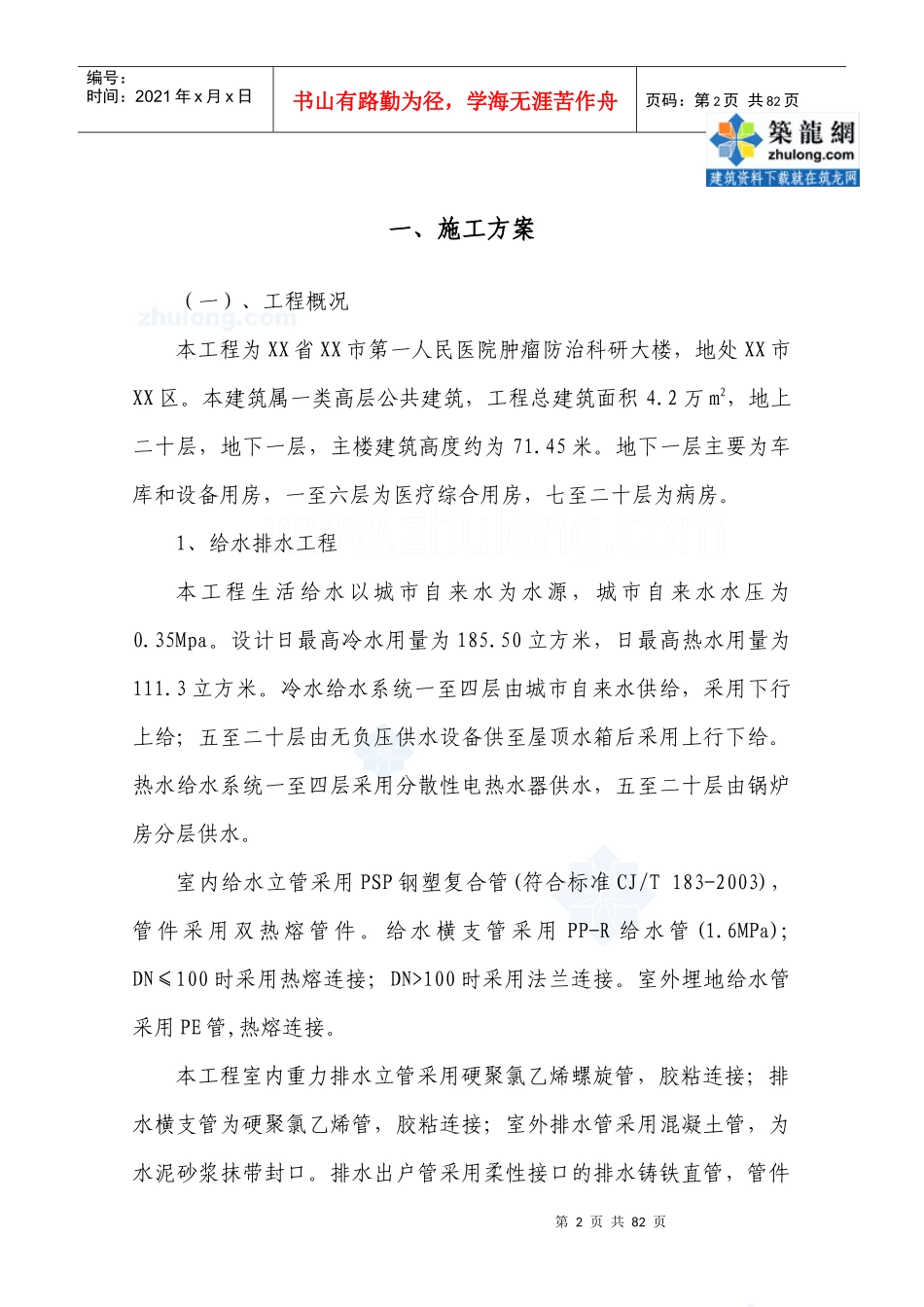

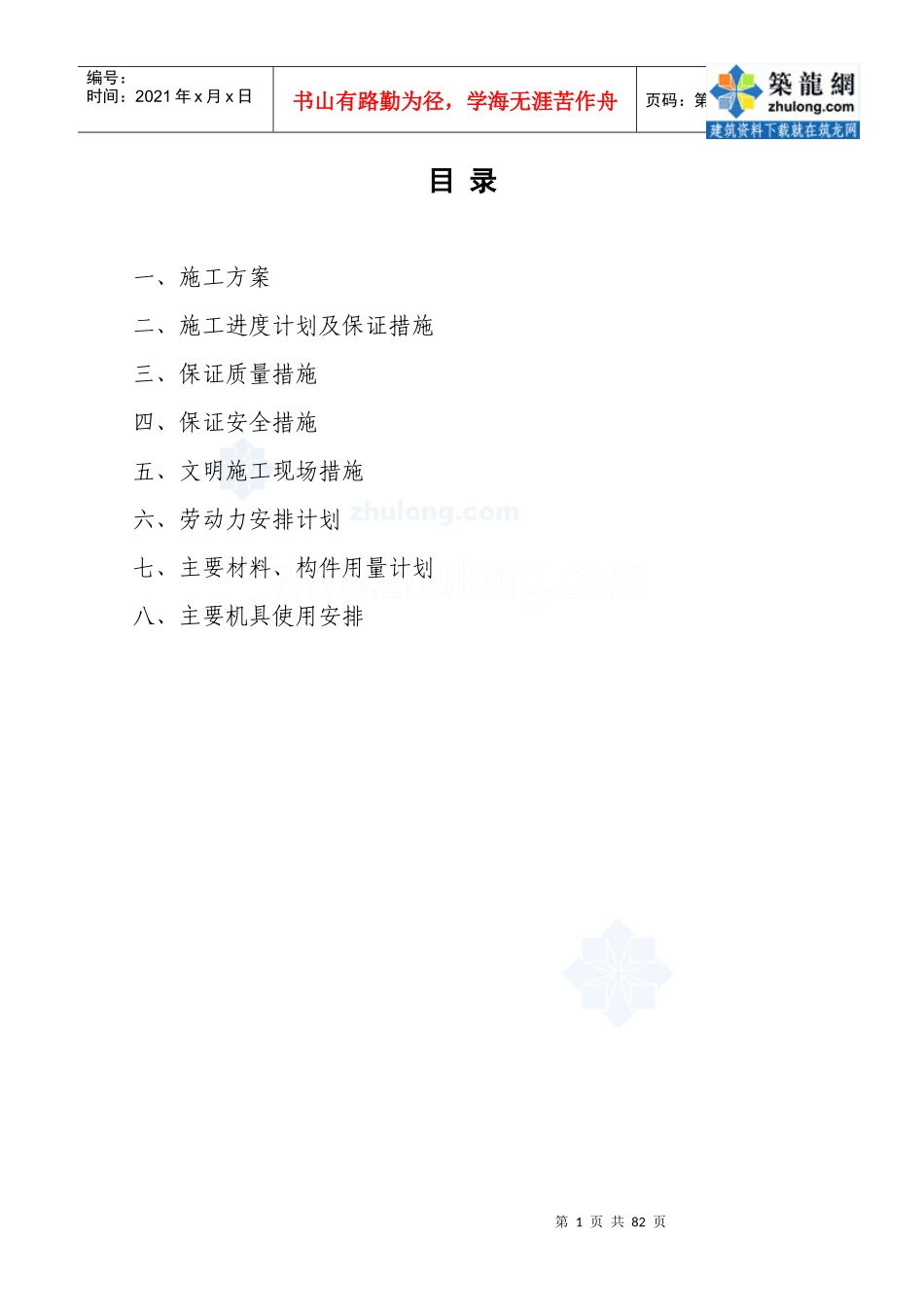

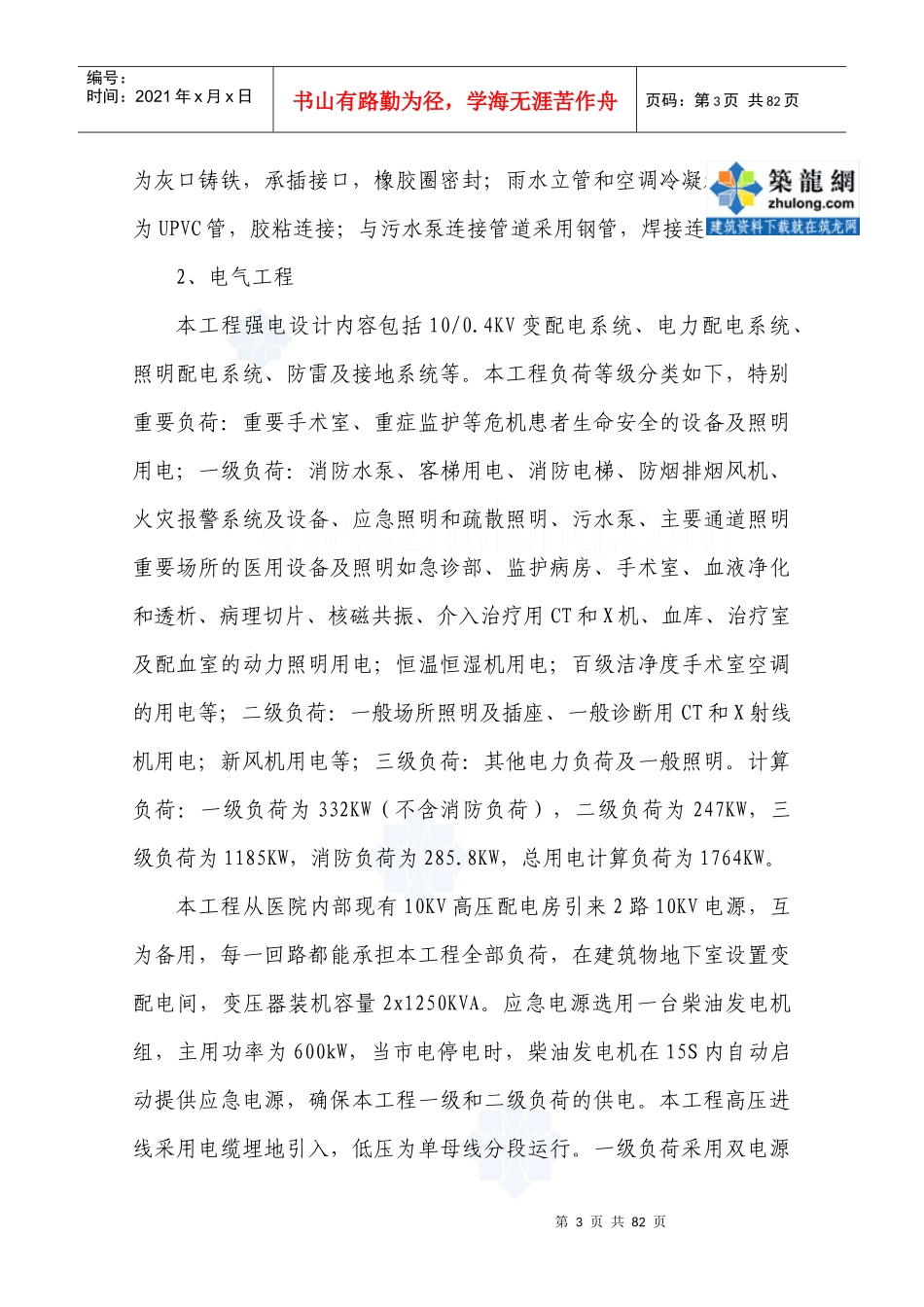

第1页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共82页目录一、施工方案二、施工进度计划及保证措施三、保证质量措施四、保证安全措施五、文明施工现场措施六、劳动力安排计划七、主要材料、构件用量计划八、主要机具使用安排第2页共82页第1页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共82页一、施工方案（一）、工程概况本工程为XX省XX市第一人民医院肿瘤防治科研大楼，地处XX市XX区。本建筑属一类高层公共建筑，工程总建筑面积4.2万m2，地上二十层，地下一层，主楼建筑高度约为71.45米。地下一层主要为车库和设备用房，一至六层为医疗综合用房，七至二十层为病房。1、给水排水工程本工程生活给水以城市自来水为水源，城市自来水水压为0.35Mpa。设计日最高冷水用量为185.50立方米，日最高热水用量为111.3立方米。冷水给水系统一至四层由城市自来水供给，采用下行上给；五至二十层由无负压供水设备供至屋顶水箱后采用上行下给。热水给水系统一至四层采用分散性电热水器供水，五至二十层由锅炉房分层供水。室内给水立管采用PSP钢塑复合管(符合标准CJ/T183-2003)，管件采用双热熔管件。给水横支管采用PP-R给水管(1.6MPa);DN≤100时采用热熔连接；DN>100时采用法兰连接。室外埋地给水管采用PE管,热熔连接。本工程室内重力排水立管采用硬聚氯乙烯螺旋管，胶粘连接；排水横支管为硬聚氯乙烯管，胶粘连接；室外排水管采用混凝土管，为水泥砂浆抹带封口。排水出户管采用柔性接口的排水铸铁直管，管件第3页共82页第2页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共82页为灰口铸铁，承插接口，橡胶圈密封；雨水立管和空调冷凝水管道均为UPVC管，胶粘连接；与污水泵连接管道采用钢管，焊接连接。2、电气工程本工程强电设计内容包括10/0.4KV变配电系统、电力配电系统、照明配电系统、防雷及接地系统等。本工程负荷等级分类如下，特别重要负荷：重要手术室、重症监护等危机患者生命安全的设备及照明用电；一级负荷：消防水泵、客梯用电、消防电梯、防烟排烟风机、火灾报警系统及设备、应急照明和疏散照明、污水泵、主要通道照明重要场所的医用设备及照明如急诊部、监护病房、手术室、血液净化和透析、病理切片、核磁共振、介入治疗用CT和X机、血库、治疗室及配血室的动力照明用电；恒温恒湿机用电；百级洁净度手术室空调的用电等；二级负荷：一般场所照明及插座、一般诊断用CT和X射线机用电；新风机用电等；三级负荷：其他电力负荷及一般照明。计算负荷：一级负荷为332KW（不含消防负荷），二级负荷为247KW，三级负荷为1185KW，消防负荷为285.8KW，总用电计算负荷为1764KW。本工程从医院内部现有10KV高压配电房引来2路10KV电源，互为备用，每一回路都能承担本工程全部负荷，在建筑物地下室设置变配电间，变压器装机容量2x1250KVA。应急电源选用一台柴油发电机组，主用功率为600kW，当市电停电时，柴油发电机在15S内自动启动提供应急电源，确保本工程一级和二级负荷的供电。本工程高压进线采用电缆埋地引入，低压为单母线分段运行。一级负荷采用双电源第4页共82页第3页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共82页供电，重要消防负荷和重要一级负荷在末端互投；二级负荷采用双电源供电，在末端互投（或在适当位置互投）；三级负荷采用单电源供电，并采用树干式和放射式相结合方式配电。根据设计要求，本工程照明分一般照明、应急照明、立面照明及部分公共场所的应急照明。在有装修要求的场所视装修要求定，但照明照度应满足要求。一般场所为荧光灯、金属卤化物灯或其他节能型灯具。消防控制室、水泵房、变配电房、弱电设备房、电梯机房、手术室、ICU病房等的照明全部为应急照明；在走廊、楼梯间及其前室、消防电梯间及其前室、主要出入口等场所设置疏散照明；主要通道、公共场所、娱乐设施场所，设置疏散指示标志；应急照明平时采用就地控制，火灾时由消防控制室自动控制点亮全部应急照明灯。本工程高压电缆选用ZRYJV电力电缆，低压出线电缆选用WDZ、WDZN、Y...
