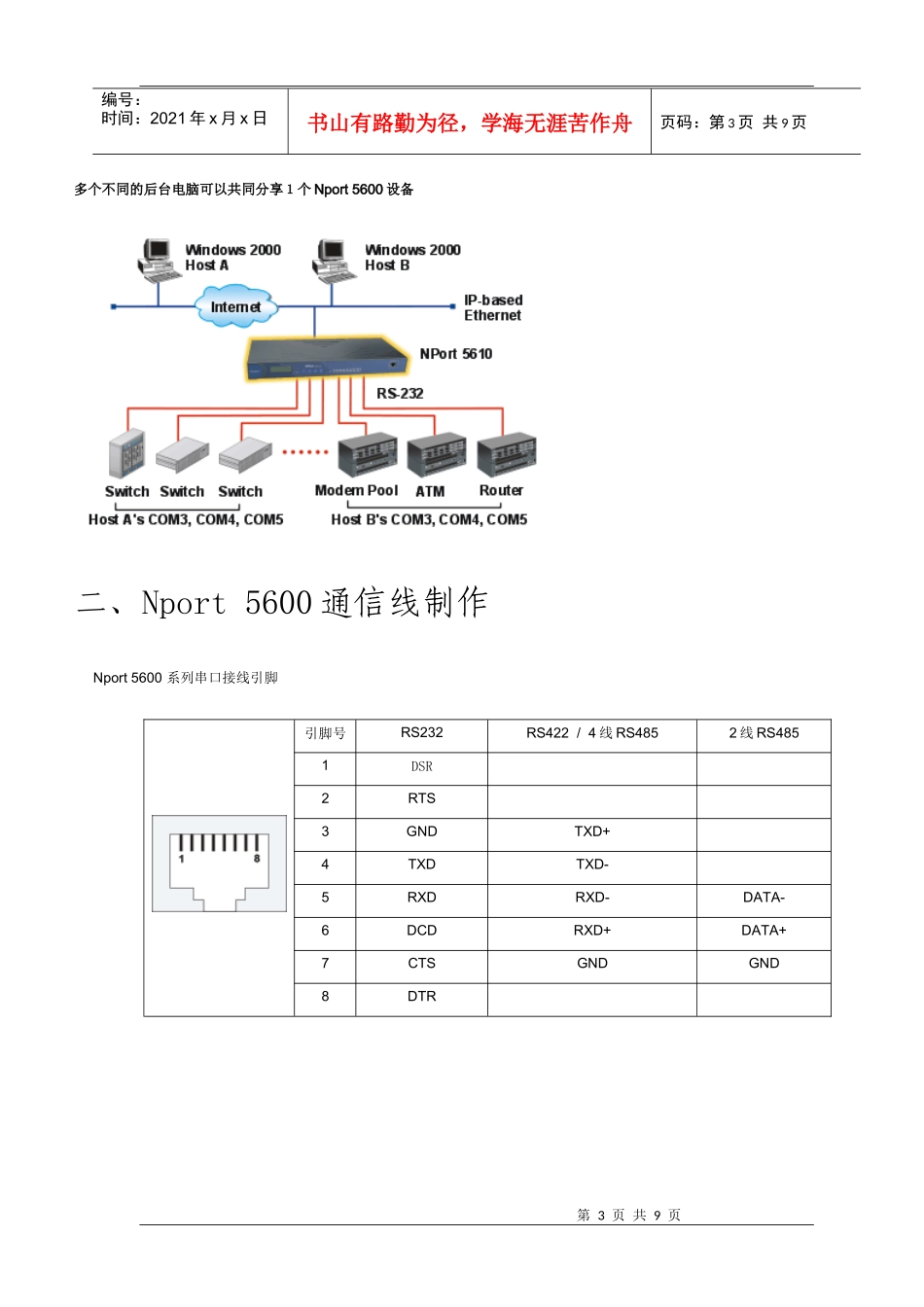

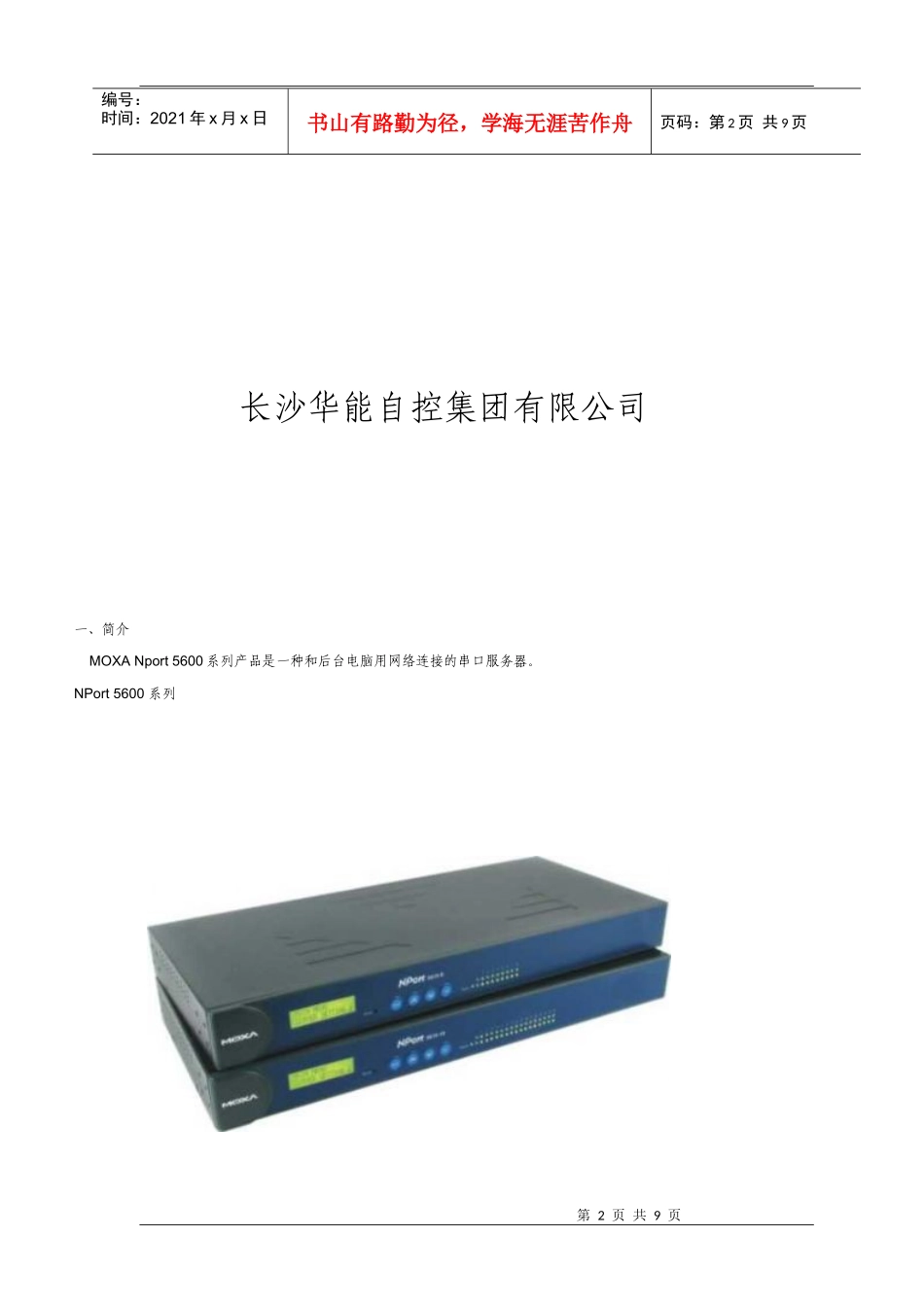

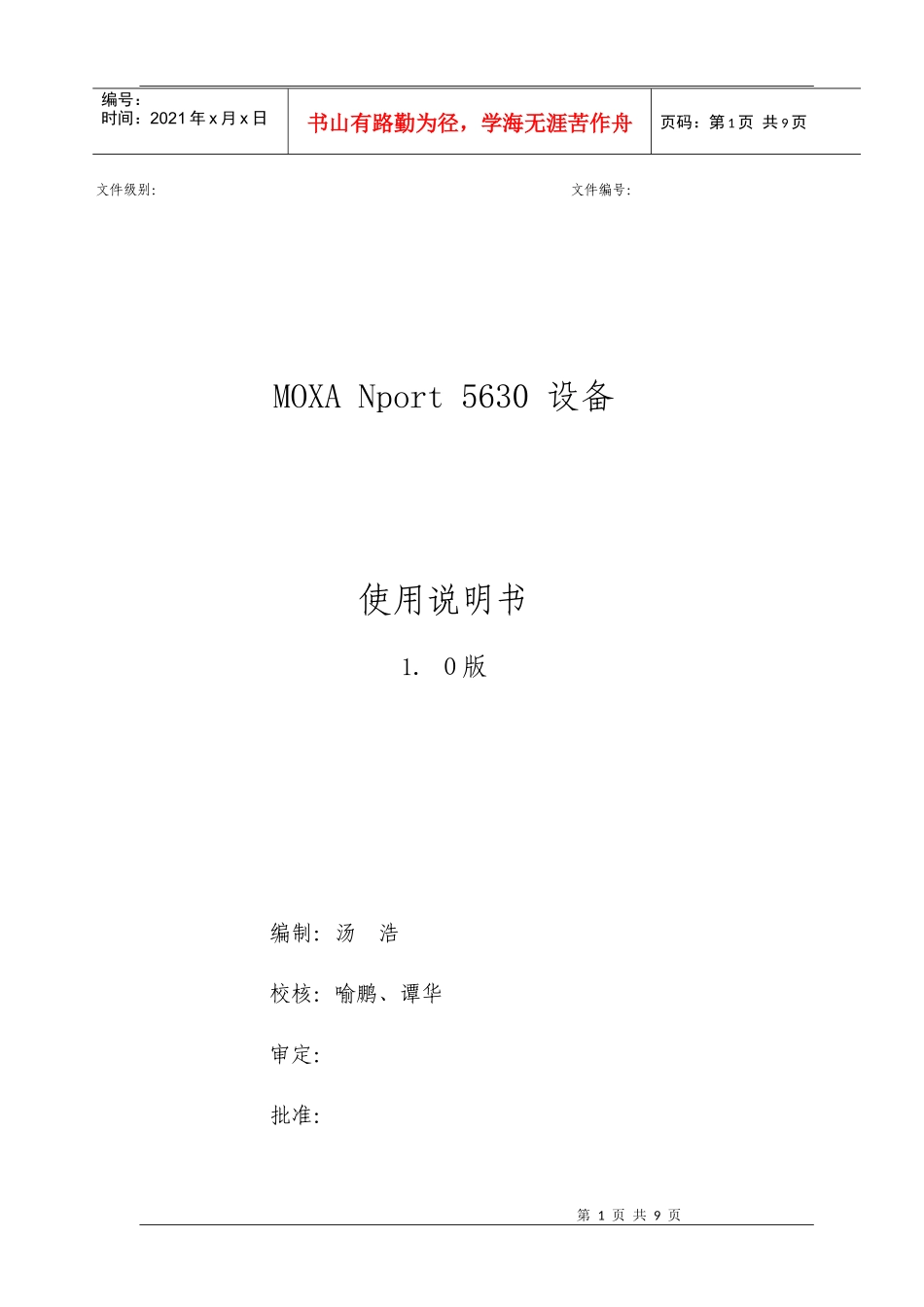

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页文件级别：文件编号：MOXANport5630设备使用说明书1．０版编制：汤浩校核：喻鹏、谭华审定：批准：第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页长沙华能自控集团有限公司一、简介MOXANport5600系列产品是一种和后台电脑用网络连接的串口服务器。NPort5600系列第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页多个不同的后台电脑可以共同分享１个Nport5600设备二、Nport5600通信线制作Nport5600系列串口接线引脚引脚号RS232RS422/4线RS4852线RS4851DSR2RTS3GNDTXD+4TXDTXD-5RXDRXD-DATA-6DCDRXD+DATA+7CTSGNDGND8DTR第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页三、Nport5600设置面板和按钮说明灯：LED灯-灯颜色-含义LED灯颜色含义第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页准备灯红正在启动中，长期则是有错误绿正常1-8/16通信信号灯正在接收数据绿正在发送数据按键:键名称-含义MENU菜单键∧上翻键∨下翻键SEL选择键先在NPORT5600上把NPORT5600的IP设置好，具体操作方法如Menu(主选单)NetWorkSettingIPAddress设置为192.168.X.XNetMask设置为255.255.255.0四、后台电脑设置在后台电脑中安装好Nport5600的驱动程，安装完毕后在开始菜单中选择程序，然后再选择刚安装好的NPortAdministrationSuiteNPortAdministrator打开后选择BroadcastSearch（自动查找在网络内的Nport）第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页配置Nport5600设置PORTx端口的通信方式第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页ComMapping(串口映射)也就是把NPORT的PORTx映射为电脑中的COM第8页共9页第7页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共9页第9页共9页第8页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共9页到此设置完毕，点击中的Apply应用刚才的设置。后台软件中的串口的COMMAPPING中的COMPORT应相对应。后台软件中的其它设置请参阅MTC的帮助文件。
