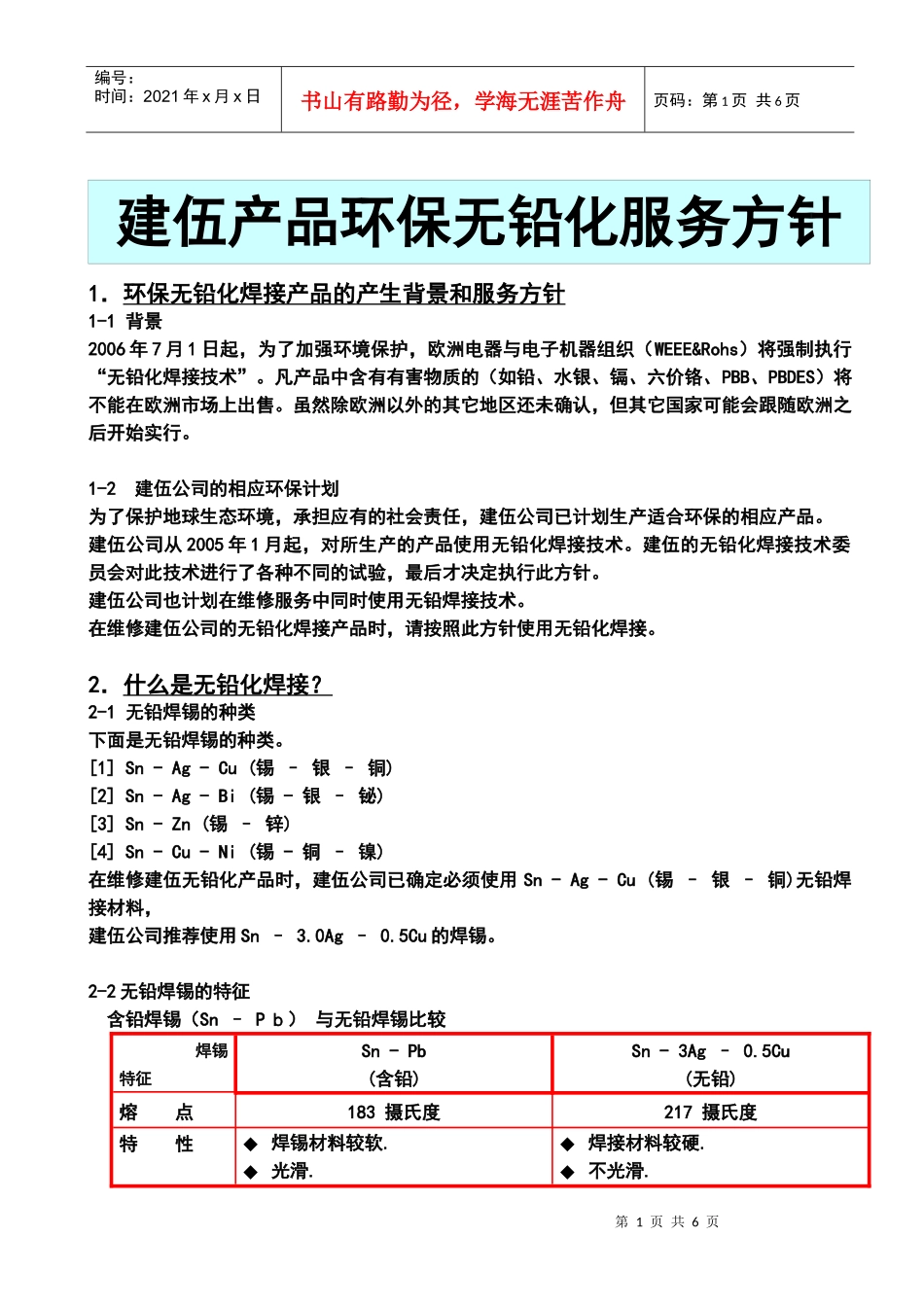

第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页1.环保无铅化焊接产品的产生背景和服务方针1-1背景2006年7月1日起,为了加强环境保护,欧洲电器与电子机器组织(WEEE&Rohs)将强制执行“无铅化焊接技术”。凡产品中含有有害物质的(如铅、水银、镉、六价铬、PBB、PBDES)将不能在欧洲市场上出售。虽然除欧洲以外的其它地区还未确认,但其它国家可能会跟随欧洲之后开始实行。1-2建伍公司的相应环保计划为了保护地球生态环境,承担应有的社会责任,建伍公司已计划生产适合环保的相应产品。建伍公司从2005年1月起,对所生产的产品使用无铅化焊接技术。建伍的无铅化焊接技术委员会对此技术进行了各种不同的试验,最后才决定执行此方针。建伍公司也计划在维修服务中同时使用无铅焊接技术。在维修建伍公司的无铅化焊接产品时,请按照此方针使用无铅化焊接。2.什么是无铅化焊接?2-1无铅焊锡的种类下面是无铅焊锡的种类。[1]Sn-Ag-Cu(锡–银–铜)[2]Sn-Ag-Bi(锡-银–铋)[3]Sn-Zn(锡–锌)[4]Sn-Cu-Ni(锡-铜–镍)在维修建伍无铅化产品时,建伍公司已确定必须使用Sn-Ag-Cu(锡–银–铜)无铅焊接材料,建伍公司推荐使用Sn–3.0Ag–0.5Cu的焊锡。2-2无铅焊锡的特征含铅焊锡(Sn–Pb)与无铅焊锡比较焊锡特征Sn-Pb(含铅)Sn-3Ag–0.5Cu(无铅)熔点183摄氏度217摄氏度特性◆焊锡材料较软.◆光滑.◆焊接材料较硬.◆不光滑.建伍产品环保无铅化服务方针第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页◆不能在无铅产品上使用.◆能在含铅产品上使用.◆能在无铅产品上使用.◆能在含铅产品上使用.注:Pb=鉛3.无铅焊锡电烙铁介绍无铅焊锡电烙铁,功率在70—80W左右,有可调温度系统、优良的适应性及耐用性。如果你要购买新的无铅焊锡电烙铁,可考虑使用以下型号:*HAKKO(白光)942*WELLERWSD80及兼容产品。4.无铅化焊接修理时的注意事项4-1关于无铅化焊接的产品“LF(无铅)”标志将印在PCB基板上。4-2对于无铅焊锡的焊接,建伍公司推荐你使用无铅焊接电烙铁。无铅焊锡丝无铅焊接PCB基板含铅焊接电烙铁第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页1.为了延长无铅焊接电烙铁的寿命和提高效率,请经常维护电烙铁头部分。2.当使用无铅焊接电烙铁,请调节适当温度。*电子组件:340~350摄氏度。*其它部件:380~400摄氏度。3.请尽可能在较短的时间内完成焊接工作(最好在3秒内完成),否则将会造成PCB板的线路损坏。4-3无铅焊接的焊锡用量标准①贴片组件焊锡用量上限焊锡不能在贴片组件上面放置过多,电极部分的焊锡厚度最多为2毫米(mm)。焊锡用量下限虽然焊锡用量少,但外型要饱满,焊点均匀。焊锡用量下限焊锡用量上限无铅焊接的焊锡用量标准的示范第4页共6页第3页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共6页②接插组件焊锡用量上限焊头的圆角要小于90度。突出的引线能被清楚地辨认出。焊锡用量下限虽然焊接点因焊锡量不足而高度较低,但焊锡应全面包围焊接点引线。5.无铅化服务方针——常见问题解答问)能否在一块已使用无铅焊锡PCB板上同时使用普通焊锡?答)不能!如果使用了含铅焊锡,将有可能发生不可靠焊接问题(如虚焊等)。问)能否在常规含铅焊锡的PCB板上使用无铅焊锡?答)能!建伍公司推荐在常规PCB板上使用无铅焊接。问)是否需要用专用的电烙铁来使用无铅焊接?答)需要!应使用无铅焊接电烙铁。由于大部分传统电烙铁都是低功率的,对无铅焊锡的工作效能不好,因而使烙铁头寿命缩短。为了支持较高温度的焊接,请使用专用的大功率无铅焊接电烙铁。问)在工作上,含铅焊锡与无铅焊锡有什么不同?答)焊锡的均匀分布是必需的,而无铅焊锡的特性是较难做到均匀分布,所以应使用专用的大功率无铅焊接电烙铁。焊锡可以从光泽度辨别。无铅焊锡的特性是无光泽。为了习惯于无铅焊锡的特性,我们建议你在操作前先练习。焊锡PCB引线第5页共6页第4页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第...
