数控机床电气控制B卷及答案VIP免费

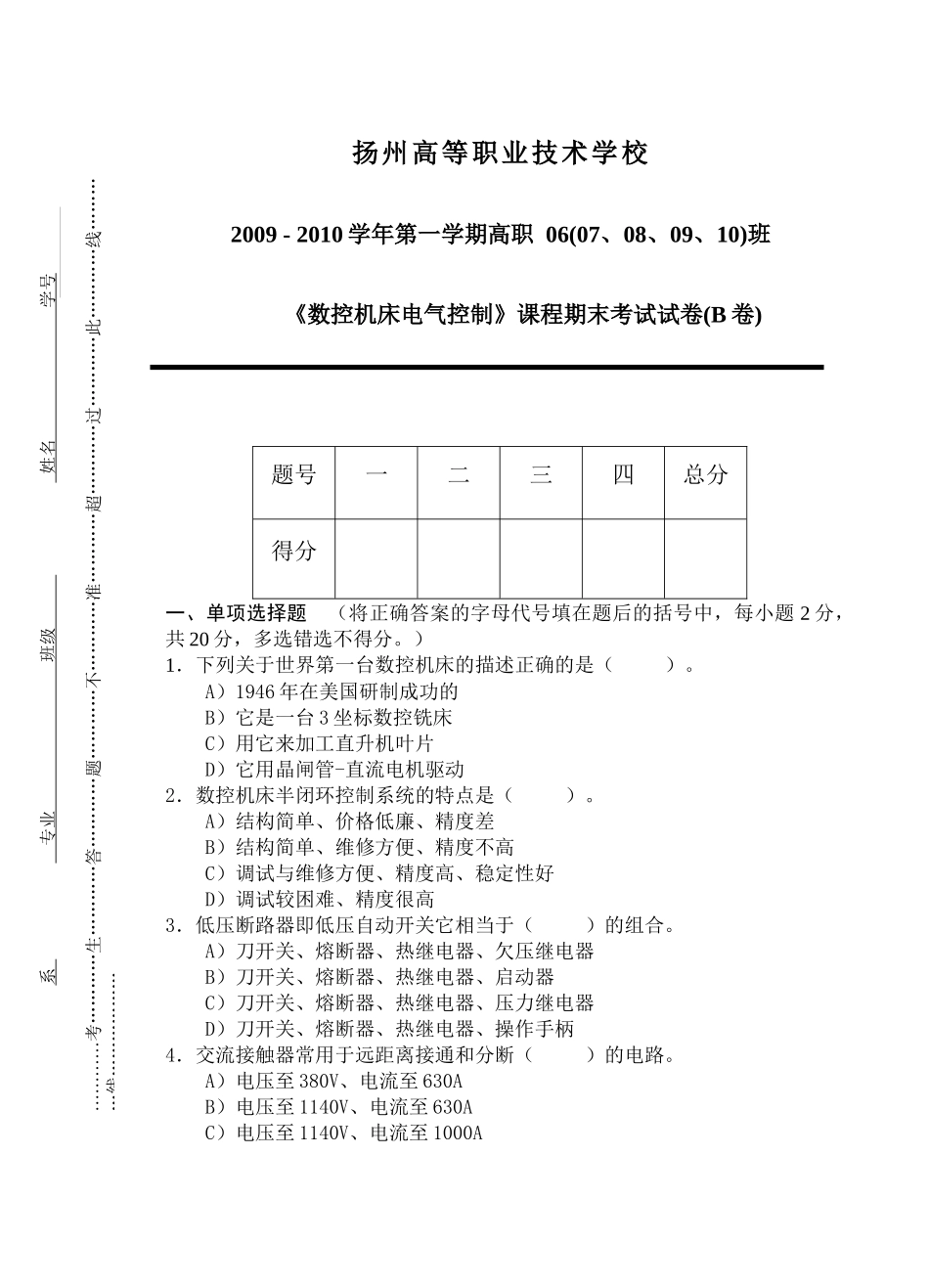

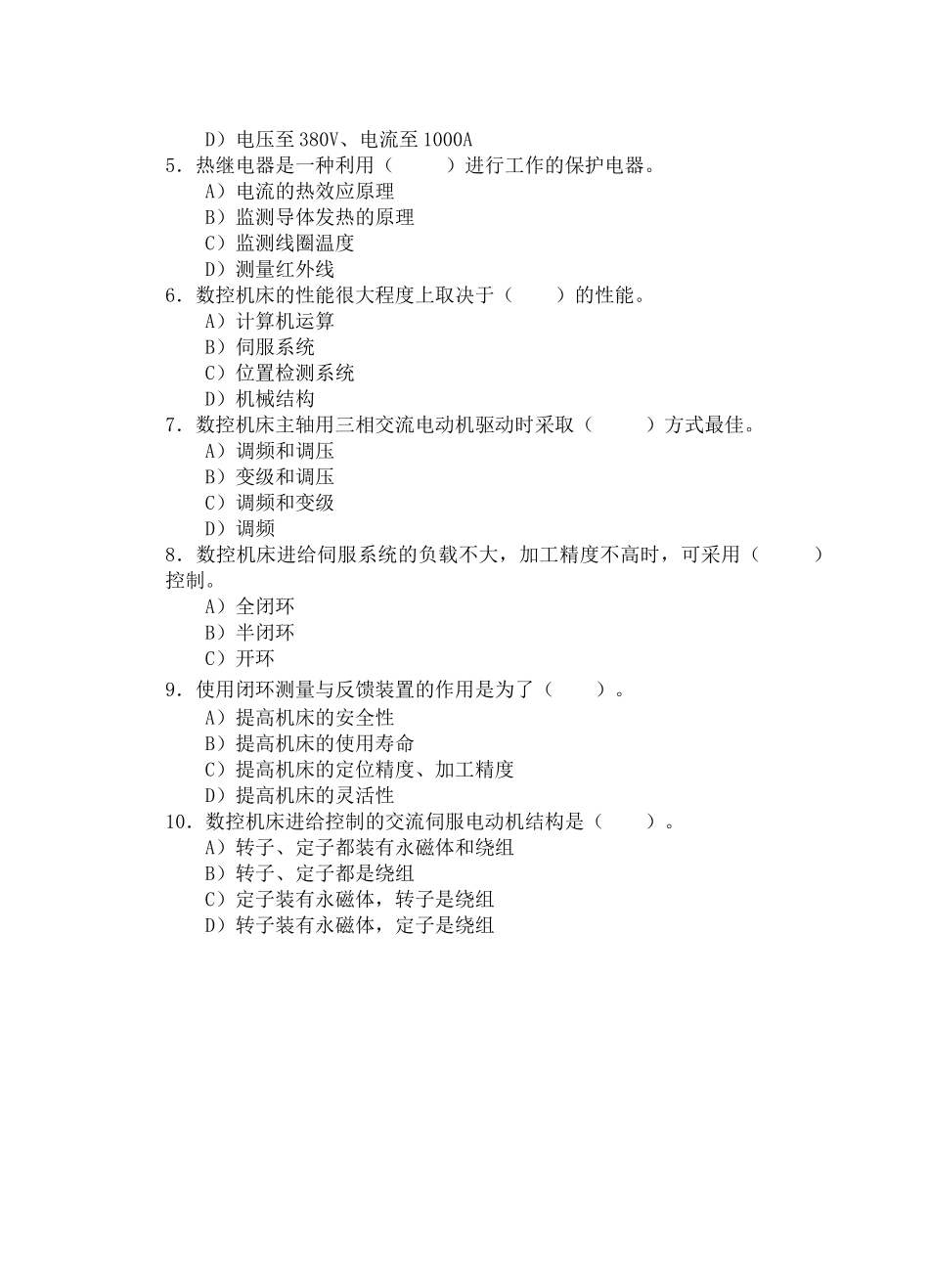

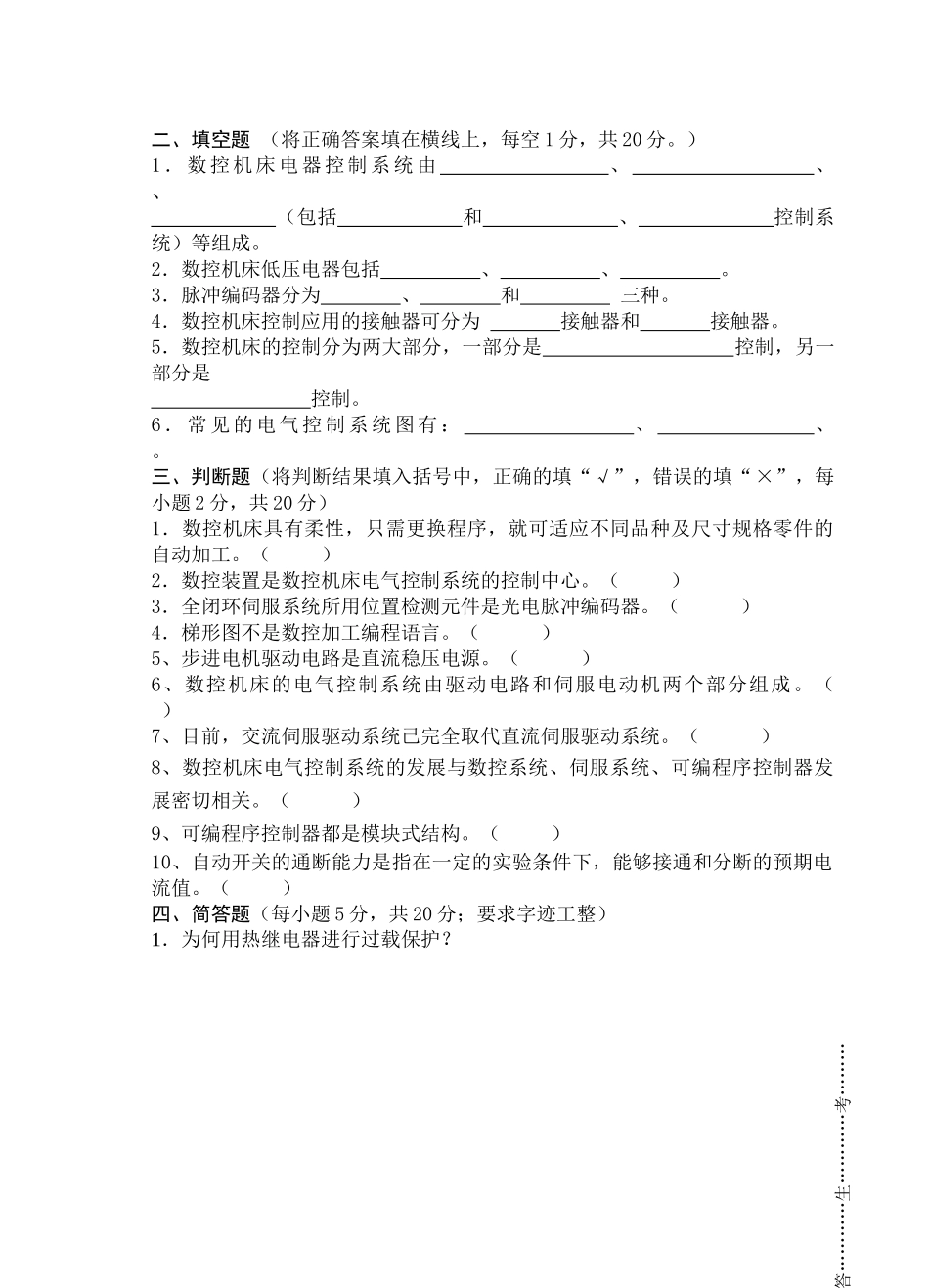

扬州高等职业技术学校2009-2010学年第一学期高职06(07、08、09、10)班《数控机床电气控制》课程期末考试试卷(B卷)题号一二三四总分得分一、单项选择题（将正确答案的字母代号填在题后的括号中，每小题2分，共20分，多选错选不得分。）1．下列关于世界第一台数控机床的描述正确的是（）。A）1946年在美国研制成功的B）它是一台3坐标数控铣床C）用它来加工直升机叶片D）它用晶闸管-直流电机驱动2．数控机床半闭环控制系统的特点是（）。A）结构简单、价格低廉、精度差B）结构简单、维修方便、精度不高C）调试与维修方便、精度高、稳定性好D）调试较困难、精度很高3．低压断路器即低压自动开关它相当于（）的组合。A）刀开关、熔断器、热继电器、欠压继电器B）刀开关、熔断器、热继电器、启动器C）刀开关、熔断器、热继电器、压力继电器D）刀开关、熔断器、热继电器、操作手柄4．交流接触器常用于远距离接通和分断（）的电路。A）电压至380V、电流至630AB）电压至1140V、电流至630AC）电压至1140V、电流至1000A…………考…………生…………答…………题…………不…………准…………超…………过…………此…………线…………线………………系专业班级姓名学号D）电压至380V、电流至1000A5．热继电器是一种利用（）进行工作的保护电器。A）电流的热效应原理B）监测导体发热的原理C）监测线圈温度D）测量红外线6．数控机床的性能很大程度上取决于（）的性能。A）计算机运算B）伺服系统C）位置检测系统D）机械结构7．数控机床主轴用三相交流电动机驱动时采取（）方式最佳。A）调频和调压B）变级和调压C）调频和变级D）调频8．数控机床进给伺服系统的负载不大，加工精度不高时，可采用（）控制。A）全闭环B）半闭环C）开环9．使用闭环测量与反馈装置的作用是为了（）。A）提高机床的安全性B）提高机床的使用寿命C）提高机床的定位精度、加工精度D）提高机床的灵活性10．数控机床进给控制的交流伺服电动机结构是（）。A）转子、定子都装有永磁体和绕组B）转子、定子都是绕组C）定子装有永磁体，转子是绕组D）转子装有永磁体，定子是绕组二、填空题（将正确答案填在横线上，每空1分，共20分。）1．数控机床电器控制系统由、、、（包括和、控制系统）等组成。2．数控机床低压电器包括、、。3．脉冲编码器分为、和三种。4．数控机床控制应用的接触器可分为接触器和接触器。5．数控机床的控制分为两大部分，一部分是控制，另一部分是控制。6．常见的电气控制系统图有：、、。三、判断题（将判断结果填入括号中，正确的填“√”，错误的填“×”，每小题2分，共20分）1．数控机床具有柔性，只需更换程序，就可适应不同品种及尺寸规格零件的自动加工。（）2．数控装置是数控机床电气控制系统的控制中心。（）3．全闭环伺服系统所用位置检测元件是光电脉冲编码器。（）4．梯形图不是数控加工编程语言。（）5、步进电机驱动电路是直流稳压电源。（）6、数控机床的电气控制系统由驱动电路和伺服电动机两个部分组成。（）7、目前，交流伺服驱动系统已完全取代直流伺服驱动系统。（）8、数控机床电气控制系统的发展与数控系统、伺服系统、可编程序控制器发展密切相关。（）9、可编程序控制器都是模块式结构。（）10、自动开关的通断能力是指在一定的实验条件下，能够接通和分断的预期电流值。（）四、简答题（每小题5分，共20分；要求字迹工整）1．为何用热继电器进行过载保护？线…………此…………过…………超…………准…………不…………题…………答…………生…………考………2．脉冲编码器的作用是什么？3.接触器的作用是什么？按其主触点通过的电流可分为哪两种？4．数控机床对检测装置有哪些基本要求?扬州高等职业技术学校2009-2010学年第一学期高职06(07、08、09、10)班线…………此…………过…………超…………准…………不…………题…………答…………生…………考………《数控机床电气控制》课程期末考试试卷(B卷)答案一、单项选择题1—5BCABA5—10BACCD二、填空题1.数控装置、进给伺服系统、主轴伺服系统、机床强电控制系统、可编程序控制器和继电器、接触器2.控制电器、保护电器、...
