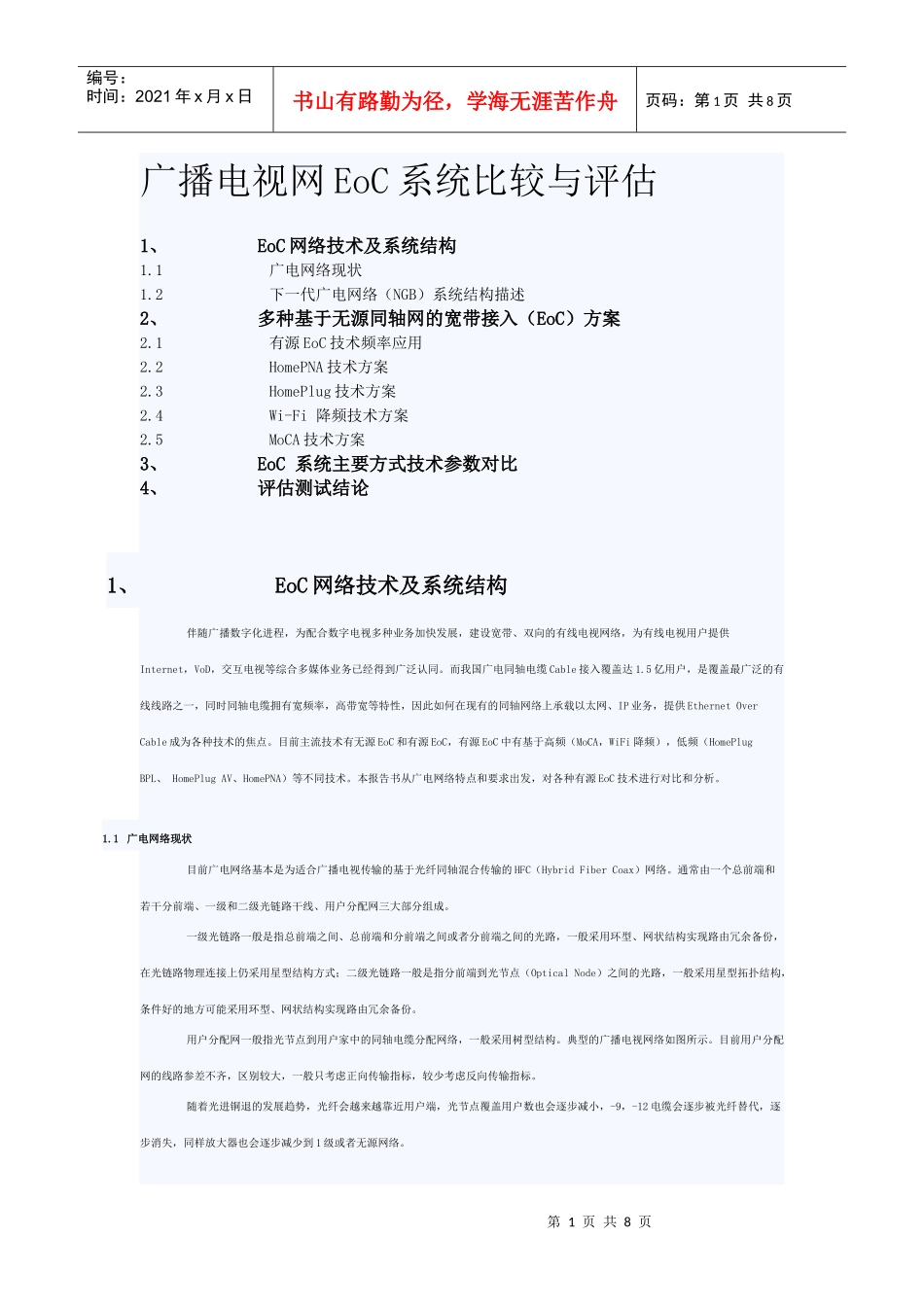

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页广播电视网EoC系统比较与评估1、EoC网络技术及系统结构1.1广电网络现状1.2下一代广电网络（NGB）系统结构描述2、多种基于无源同轴网的宽带接入（EoC）方案2.1有源EoC技术频率应用2.2HomePNA技术方案2.3HomePlug技术方案2.4Wi-Fi降频技术方案2.5MoCA技术方案3、EoC系统主要方式技术参数对比4、评估测试结论1、EoC网络技术及系统结构伴随广播数字化进程，为配合数字电视多种业务加快发展，建设宽带、双向的有线电视网络，为有线电视用户提供Internet，VoD，交互电视等综合多媒体业务已经得到广泛认同。而我国广电同轴电缆Cable接入覆盖达1.5亿用户，是覆盖最广泛的有线线路之一，同时同轴电缆拥有宽频率，高带宽等特性，因此如何在现有的同轴网络上承载以太网、IP业务，提供EthernetOverCable成为各种技术的焦点。目前主流技术有无源EoC和有源EoC，有源EoC中有基于高频（MoCA，WiFi降频），低频（HomePlugBPL、HomePlugAV、HomePNA）等不同技术。本报告书从广电网络特点和要求出发，对各种有源EoC技术进行对比和分析。1.1广电网络现状目前广电网络基本是为适合广播电视传输的基于光纤同轴混合传输的HFC（HybridFiberCoax）网络。通常由一个总前端和若干分前端、一级和二级光链路干线、用户分配网三大部分组成。一级光链路一般是指总前端之间、总前端和分前端之间或者分前端之间的光路，一般采用环型、网状结构实现路由冗余备份，在光链路物理连接上仍采用星型结构方式；二级光链路一般是指分前端到光节点（OpticalNode）之间的光路，一般采用星型拓扑结构，条件好的地方可能采用环型、网状结构实现路由冗余备份。用户分配网一般指光节点到用户家中的同轴电缆分配网络，一般采用树型结构。典型的广播电视网络如图所示。目前用户分配网的线路参差不齐，区别较大，一般只考虑正向传输指标，较少考虑反向传输指标。随着光进铜退的发展趋势，光纤会越来越靠近用户端，光节点覆盖用户数也会逐步减小，-9，-12电缆会逐步被光纤替代，逐步消失，同样放大器也会逐步减少到1级或者无源网络。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页有线电视网典型结构1.2下一代广电网络（NGB）系统结构描述国家广播电影电视总局科技司《面向下一代广播电视网（NGB）电缆接入技术（EoC）需求白皮书》对下一代广电网络（NGB）系统结构进行了描述第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页在光传输改造方面，相比有源光网络（AON）技术，无源光网络（PON）技术具有拓扑结构简单、设备成本低，并且其网络拓扑结构与HFC网光纤部分的拓扑结构相类似，因此在现有HFC网络中采用PON技术，不需要对现有HFC网络进行大幅度改造，需要在原来的光网络上作相应的配置，可在较短时间内完成网络的升级。在光传输改造方面，除了采用PON技术以外，还可以利用其他各种光接入技术。采用PON技术作为光接入技术是作为一种典型应用，并不排斥其他光接入技术的应用。同轴电缆宽带接入网络用于解决电缆接入改造技术问题。由同轴电缆宽带接入技术和无源光网络技术一起构成有线电视网宽带接入技术。基于电缆接入技术（EoC）的有线电视宽带接入网络基本结构如下图所示：作为宽带接入解决最后100米的方案，如电信大部分利用双绞线和xDSL接入技术，广电对EoC技术上选择应考虑利用大部分现有用户分配网，小部分网络做很少的改动就能提供简单方便的即插即用解决方案。典型的用户分配网络涉及的设备有：Cable电缆，分支器，分配器，放大器，还可能有寻址器：第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页评估测试环境与主要测试项目2、多种基于无源同轴网的宽带接入（EoC）方案目前可以用于无源同轴网的双向接入技术越来越多，通称为EoC（以太数据通过同轴电缆传输）。2.1有源EoC技术频率应用按照有线数字电视频道配置指导性意见以及实际应用，目前有线电视网络受网络设备、分配网络线路衰减、前端发...
