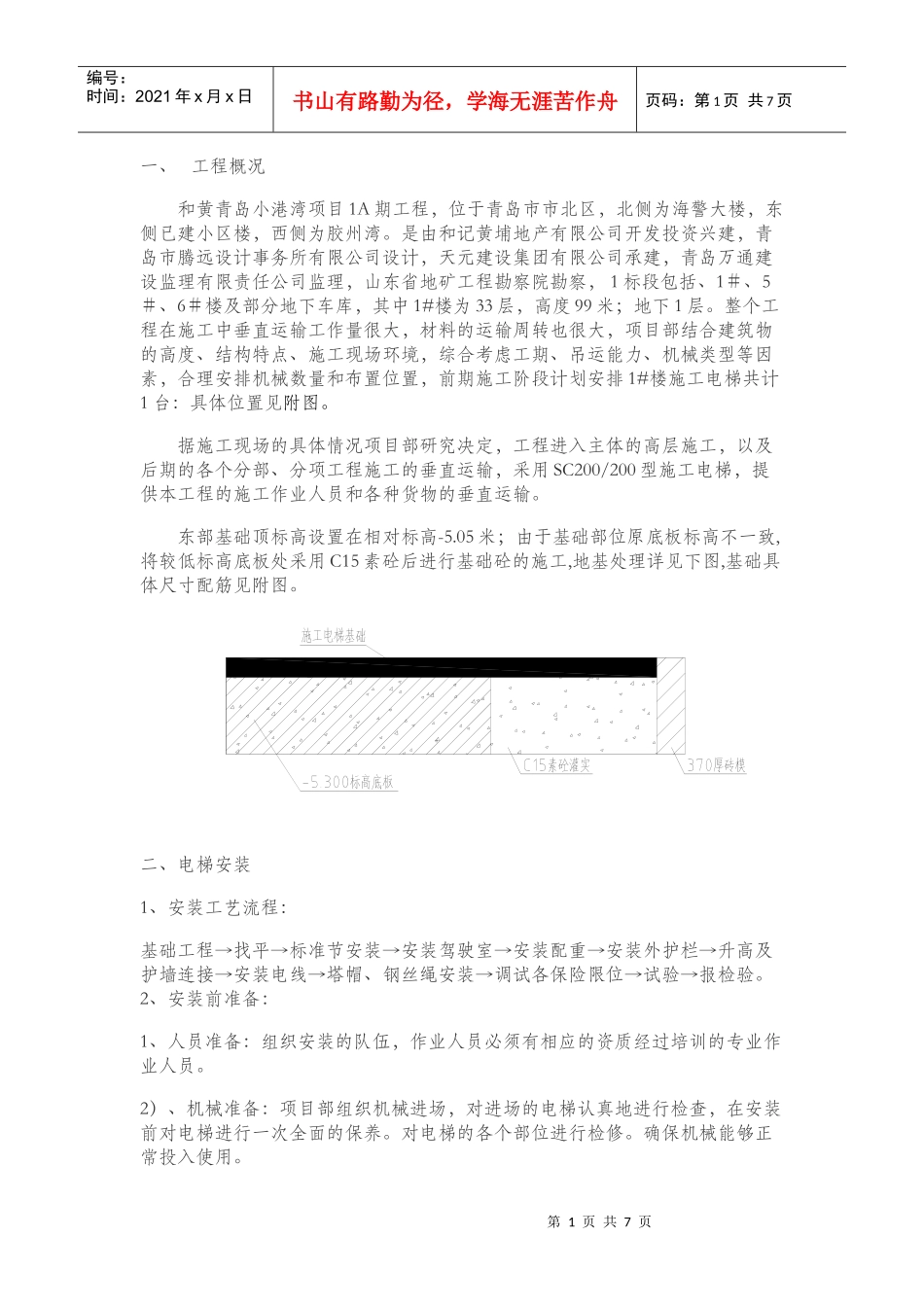

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页一、工程概况和黄青岛小港湾项目1A期工程，位于青岛市市北区，北侧为海警大楼，东侧已建小区楼，西侧为胶州湾。是由和记黄埔地产有限公司开发投资兴建，青岛市腾远设计事务所有限公司设计，天元建设集团有限公司承建，青岛万通建设监理有限责任公司监理，山东省地矿工程勘察院勘察，1标段包括、1＃、5＃、6＃楼及部分地下车库，其中1#楼为33层，高度99米；地下1层。整个工程在施工中垂直运输工作量很大，材料的运输周转也很大，项目部结合建筑物的高度、结构特点、施工现场环境，综合考虑工期、吊运能力、机械类型等因素，合理安排机械数量和布置位置，前期施工阶段计划安排1#楼施工电梯共计1台：具体位置见附图。据施工现场的具体情况项目部研究决定，工程进入主体的高层施工，以及后期的各个分部、分项工程施工的垂直运输，采用SC200/200型施工电梯，提供本工程的施工作业人员和各种货物的垂直运输。东部基础顶标高设置在相对标高-5.05米；由于基础部位原底板标高不一致,将较低标高底板处采用C15素砼后进行基础砼的施工,地基处理详见下图,基础具体尺寸配筋见附图。二、电梯安装1、安装工艺流程：基础工程→找平→标准节安装→安装驾驶室→安装配重→安装外护栏→升高及护墙连接→安装电线→塔帽、钢丝绳安装→调试各保险限位→试验→报检验。2、安装前准备：1、人员准备：组织安装的队伍，作业人员必须有相应的资质经过培训的专业作业人员。2）、机械准备：项目部组织机械进场，对进场的电梯认真地进行检查，在安装前对电梯进行一次全面的保养。对电梯的各个部位进行检修。确保机械能够正常投入使用。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页3）、现场准备：对电梯安装部位的现场安排专人进行清理，将所有的建筑垃圾清出安装的现场。保持道路通畅，场地平整，为电梯的安装提供有效的场所。4)、机械及小型工具准备，选用构配件的安装起吊机械，联系落实一台汽车吊，机械的使用性能必须符合有关规定的要求，确保在使用过程中的正常运转，根据现场的安装情况也可使用塔吊配合安装，小型用具:麻绳10Kg，大锤二把，撬棍二根，400mm的扳手四把，安全帽十顶，安全带八根。5）、本电梯的组成共有六大部分，基础部分、防护围栏、导轨架部分、吊笼部分、对重部分、电气部分。关键是基础的施工，项目部按照厂方的设置要求现场组织基础的施工作业。6）、根据现场的具体条件，电梯的基础开挖按照厂方的要求，结合现场的具体情况，将上部多余土地挖出清出现场，把好质量关及控制原材料的质量关，按照厂方的设计要求采用C30砼浇灌基础，基础5600×4200×330mm内配Ⅲ级钢筋Ø8@300双层双向，砼浇灌时必须抽样留置试件，安装时砼的强度必须符合要求后方可进行操作。浇筑的砼及时履盖浇水养护。确保砼的施工质量。3、组织电梯安装1）、施工电梯安装时工程处有专人在现场监督指挥，项目部负责人及专职安全员现场配合协调。由安装队负责具体的安装措施，项目部决定张绍全负责全部的实施工作，配备足够的安装作业人员。2）、安装前组织技术交底，对安装过程中的各项工作的安全和质量的要求对作人员进行交底，以确定安装工艺流程，安装的质量要求和安装具体措施，指明安装人员的责任，各人的具体工作及全面工作。落实作业过程中的各项安全措施。4、安装过程：1）、基础找平：对基础砼的表面进行找平，采用水准仪对整个基础找好水平控制点。电梯底座的安装，底座的边框和电梯导轨的底部钢梁安装，在底座部位的螺栓、螺丝拧紧后，对其安装进行找平，此次的调平必须符合设计的要求，在调平后进行第一节导架安装，完毕后在采用水准仪对标准节进行调试平整。2）、在第一导架调整符合要求后向上连续安装4节，进行围栏安装，围栏由门、侧墙板等拼装组成。门的上部有机械电气控制的连锁装置，导架（标准节）、导轨架安装，导轨架设计要求每隔9M必须与建筑物进行连接，项目部从多方面的考虑在建筑每隔一层进行连接。3）、吊笼吊运安装到位，吊笼由框架的四壁钢丝网组成，...
