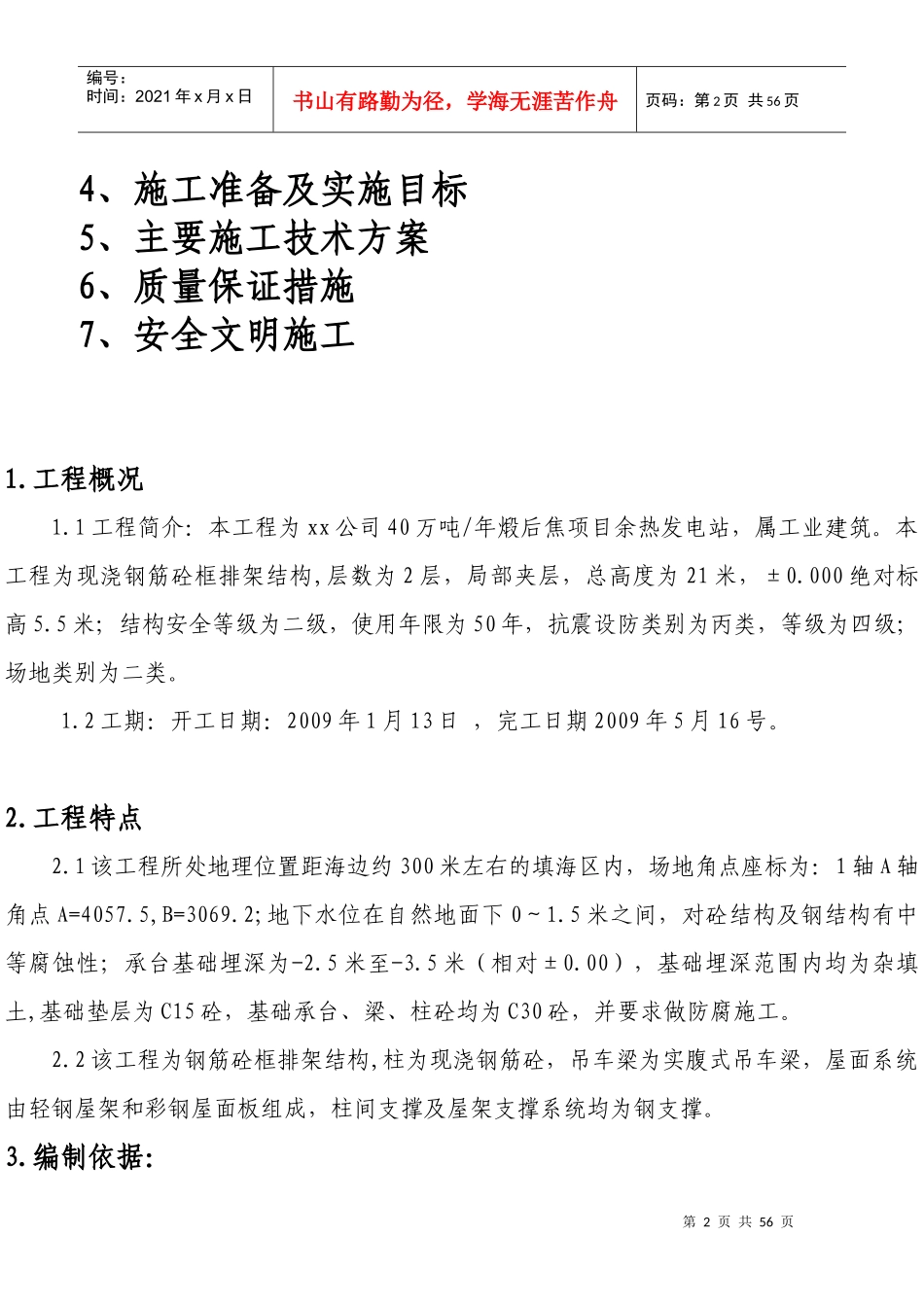

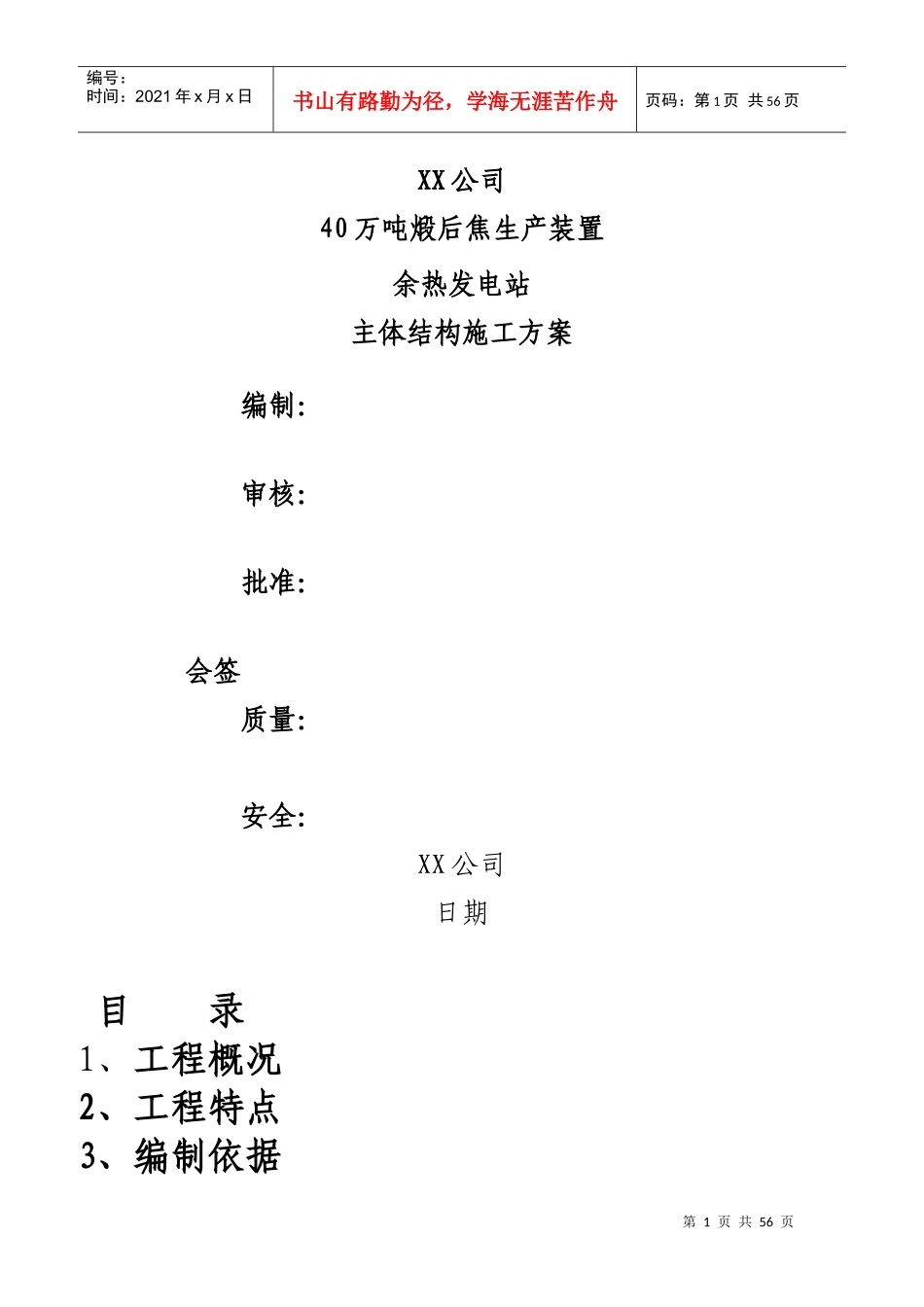

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页XX公司40万吨煅后焦生产装置余热发电站主体结构施工方案编制：审核：批准：会签质量：安全：XX公司日期目录1、工程概况2、工程特点3、编制依据第2页共56页第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页4、施工准备及实施目标5、主要施工技术方案6、质量保证措施7、安全文明施工1.工程概况1.1工程简介：本工程为xx公司40万吨/年煅后焦项目余热发电站，属工业建筑。本工程为现浇钢筋砼框排架结构,层数为2层，局部夹层，总高度为21米，±0.000绝对标高5.5米；结构安全等级为二级，使用年限为50年，抗震设防类别为丙类，等级为四级；场地类别为二类。1.2工期：开工日期：2009年1月13日，完工日期2009年5月16号。2.工程特点2.1该工程所处地理位置距海边约300米左右的填海区内，场地角点座标为：1轴A轴角点A=4057.5,B=3069.2;地下水位在自然地面下0～1.5米之间，对砼结构及钢结构有中等腐蚀性；承台基础埋深为-2.5米至-3.5米（相对±0.00），基础埋深范围内均为杂填土,基础垫层为C15砼，基础承台、梁、柱砼均为C30砼，并要求做防腐施工。2.2该工程为钢筋砼框排架结构,柱为现浇钢筋砼，吊车梁为实腹式吊车梁，屋面系统由轻钢屋架和彩钢屋面板组成，柱间支撑及屋架支撑系统均为钢支撑。3.编制依据：第3页共56页第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页3.1与本工程有关的国家、行业施工验收规范、标准,本工程适用的法律、法规和规定。3.2《建筑地基基础工程施工质量验收规范》GB50202-2002《建筑地基处理技术规范》JGJ94-2008《混凝土结构工程施工质量验收规范》GB50204-2002《钢筋焊接及验收规程》JGJ18－2003《钢筋机械联通技术规程》JGJ107-2003《建筑钢结构焊接技术规程》JBJ81-2002《钢焊缝手工超声波探伤方法及质量分级法》GB11345《建筑工程施工质量验收统一标准》GB50300-2001《钢结构工程施工质量验收规范》GB50205-2001《建筑机械使用安全技术规程》JGJ33-2001/J119-2001《JTJ275—2000混凝土防腐技术规范》《涂装前钢材表面等级和除锈等级GB8923-88《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82-91《碳素结构钢》GB/T700-1998；《碳钢焊条》GB/T5117-1995；《吊车轨道联结与车挡》04G325《钢筋混凝土吊车梁》G323-1～2《轻型屋面梯形钢屋架》05G515《施工现场临时用电安全技术规范》JGJ46-20053.3山东省化工规化设计院设计的中海油能源发展股份有限公司40万吨煅后焦项目余第4页共56页第3页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共56页热发电站建筑施工图（图号1SO781G-2017502-～19）和结构图(图号S0781G-3017501-1～26)。3.4根据踏勘现场实际情况。4.施工准备及实施目标第1节现场准备1.1根据施工总平面的要求，做好“四通一平”，搭好临时设施，规划材料堆场，器材堆场，选好施工现场出入口。主要机具进场就位，做好现场排水沟网，保持道路畅通。1.2.及时规划和布置现场以外的临时场地，以解决生活和生产加工所需要的场地。1.3以业主移交的永久性坐标和高程基准点，按该项目的总平面布置要求，进行场地控制网测量，设置控制测量标桩，引测并埋永久性水准点。1.4拟定有关试验项目计划，建筑材料的试验，检验应在开工前实施。第2节施工平面准备施工平面布置见下图:第5页共56页第4页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共56页第6页共56页第5页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共56页第3节技术准备3.1组织技术人员深化施工组织设计和分项工程的作业设计。3.2组织施工人员进行施工图纸自审、会审，听取设计交底，并审查施工图纸，了解设计意图，明确质量要求。尽可能将图纸上的问题解决在工程开工之前。3.3配备施工技术标准及配备完好的施工检测器具。3.4依据评定标准和工程特点，合理的划分分项、分部、单位工程，以便进行各项指标控制。3.5项目技术负责人做好同工长的全面技...
