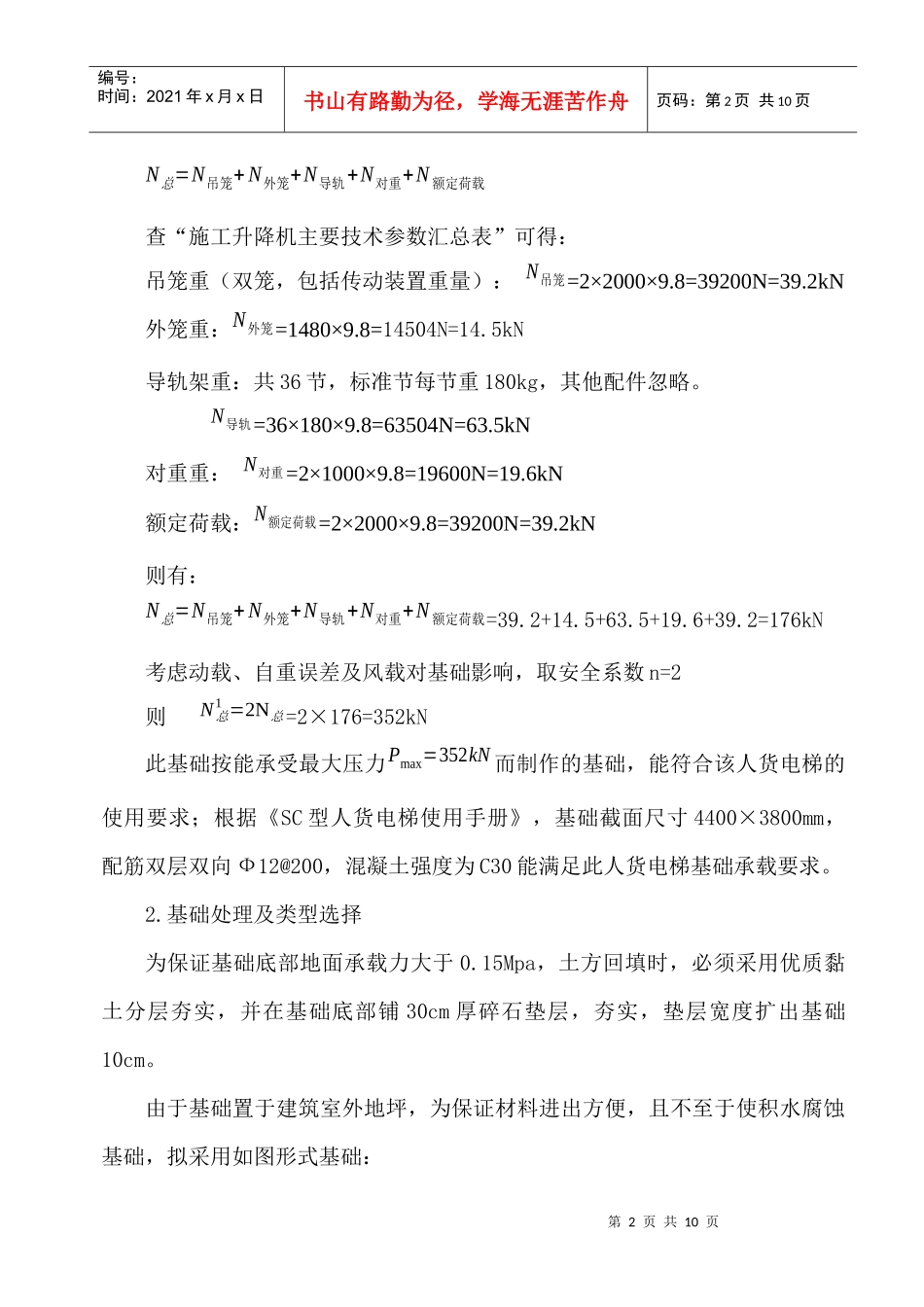

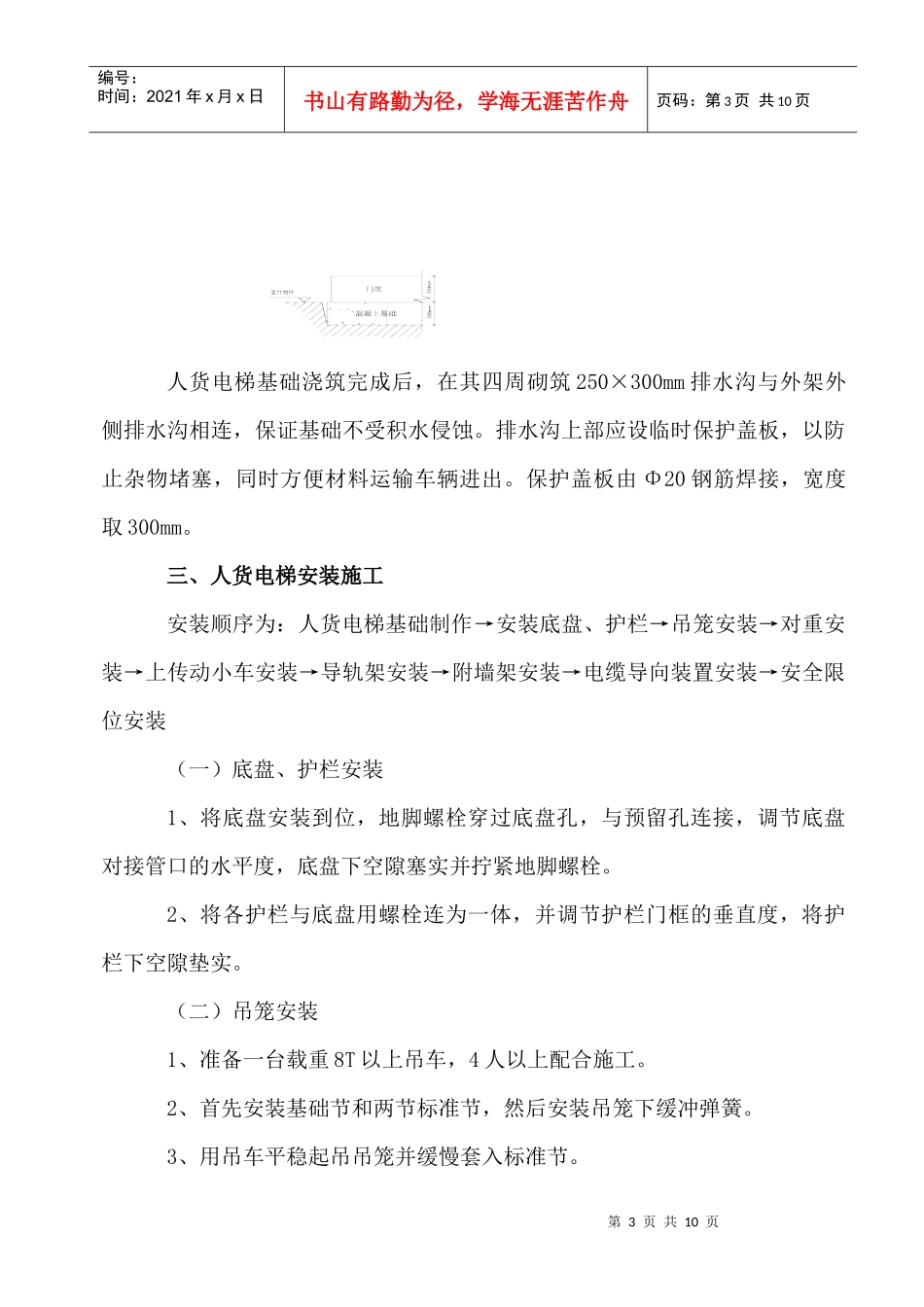

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页人货电梯施工方案一、工程概况××大厦工程位于×××××××，地下一层,地上十四层，建筑总高度49.95m，建筑整体呈“L”形布置，长边××××m，短边××××m，总建筑面积×××××m2。现场施工中，由于两端跨度较大，仅靠一台塔式起重机，极难满足主体结构施工阶段及装修阶段材料的垂直运输要求。拟设置一架双笼人货电梯，以保证现场施工的正常进行。二、人货电梯设计（一）人货电梯选择电梯采用广州市京龙工程机械有限公司生产的SC200/200TD型双笼人货电梯，搭设高度为48.0米，每个吊笼额定载重2.0吨，吊笼额定升降速度36.0米\分，额定功率44kW。（二）人货电梯定位根据施工现场场地布置情况及建筑物本身的结构特点，将人货电梯位置定于10轴×P～Q轴间，中心距P轴2.5m，基础距墙面（10轴）3.6m，此处屋面结构标高46.37m。.（三）人货电梯基础根据建筑结构标高，拟搭设总高度为48.0米（共36节标准节,标准节尺寸650×650mm）。1.荷载计算：人货电梯自重计算：第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页N总=N吊笼+N外笼+N导轨+N对重+N额定荷载查“施工升降机主要技术参数汇总表”可得：吊笼重（双笼，包括传动装置重量）：N吊笼=2×2000×9.8=39200N=39.2kN外笼重：N外笼=1480×9.8=14504N=14.5kN导轨架重：共36节，标准节每节重180kg，其他配件忽略。N导轨=36×180×9.8=63504N=63.5kN对重重：N对重=2×1000×9.8=19600N=19.6kN额定荷载：N额定荷载=2×2000×9.8=39200N=39.2kN则有：N总=N吊笼+N外笼+N导轨+N对重+N额定荷载=39.2+14.5+63.5+19.6+39.2=176kN考虑动载、自重误差及风载对基础影响，取安全系数n=2则N总1=2N总=2×176=352kN此基础按能承受最大压力Pmax=352kN而制作的基础，能符合该人货电梯的使用要求；根据《SC型人货电梯使用手册》，基础截面尺寸4400×3800mm，配筋双层双向Ф12@200，混凝土强度为C30能满足此人货电梯基础承载要求。2.基础处理及类型选择为保证基础底部地面承载力大于0.15Mpa，土方回填时，必须采用优质黏土分层夯实，并在基础底部铺30cm厚碎石垫层，夯实，垫层宽度扩出基础10cm。由于基础置于建筑室外地坪，为保证材料进出方便，且不至于使积水腐蚀基础，拟采用如图形式基础：第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页人货电梯基础浇筑完成后，在其四周砌筑250×300mm排水沟与外架外侧排水沟相连，保证基础不受积水侵蚀。排水沟上部应设临时保护盖板，以防止杂物堵塞，同时方便材料运输车辆进出。保护盖板由Φ20钢筋焊接，宽度取300mm。三、人货电梯安装施工安装顺序为：人货电梯基础制作→安装底盘、护栏→吊笼安装→对重安装→上传动小车安装→导轨架安装→附墙架安装→电缆导向装置安装→安全限位安装（一）底盘、护栏安装1、将底盘安装到位，地脚螺栓穿过底盘孔，与预留孔连接，调节底盘对接管口的水平度，底盘下空隙塞实并拧紧地脚螺栓。2、将各护栏与底盘用螺栓连为一体，并调节护栏门框的垂直度，将护栏下空隙垫实。（二）吊笼安装1、准备一台载重8T以上吊车，4人以上配合施工。2、首先安装基础节和两节标准节，然后安装吊笼下缓冲弹簧。3、用吊车平稳起吊吊笼并缓慢套入标准节。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页4、最后安装吊笼顶部的围栏。#（三）对重的安装1、在标准节的对重滑道下端安装对重缓冲弹簧；2、用吊车将对重吊起,使对重滑轮沿对重滑道缓慢套入标准节中。（四）上传动小车安装1、事先准备传动小车架的连接销两个。2、用楔形块扳开电机刹车装置；3、用吊车平稳起吊上传动小车，并缓慢套入标准节；4、将上传动小车与吊笼用连接销连为一体，并将连接销定位固定，防止其从空中退出。5、取下楔形块，然后用吊车再安装4节标准节。6、检查电器接线，确认接线无误后方可通电试车。（五）安装导轨架1、采用塔吊配合安装，事先在地面将标准节每6节连为一体，然后用...
