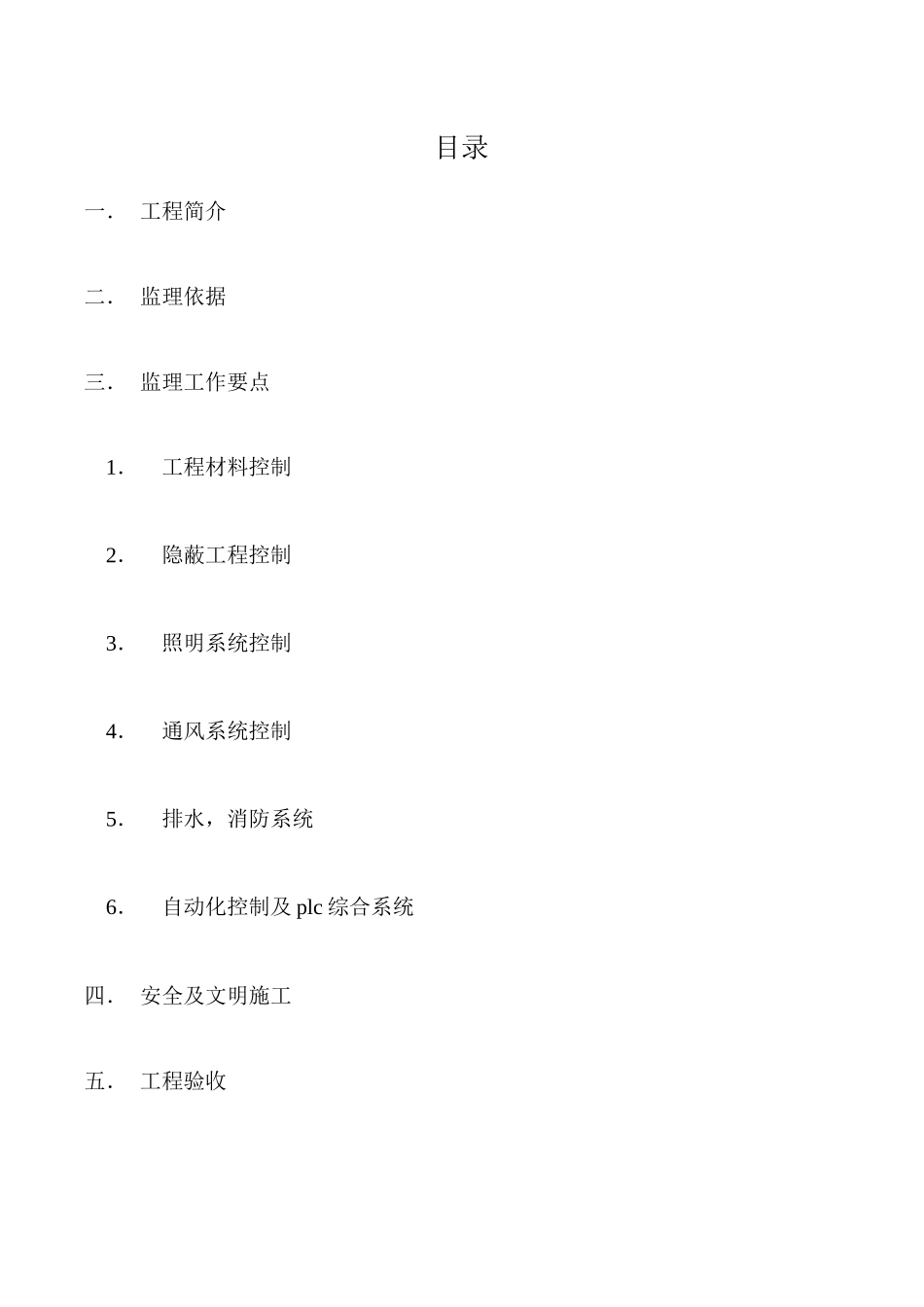

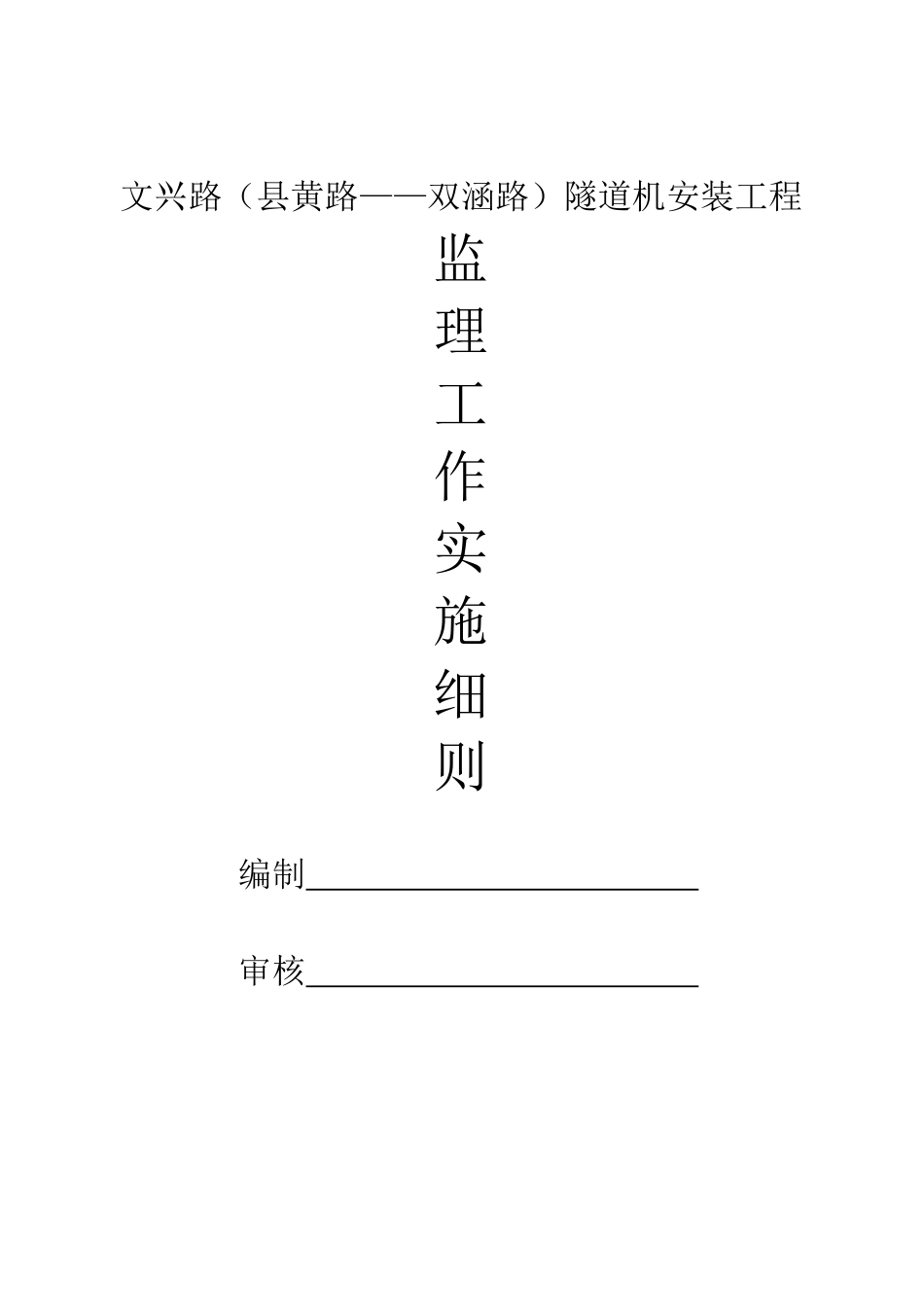

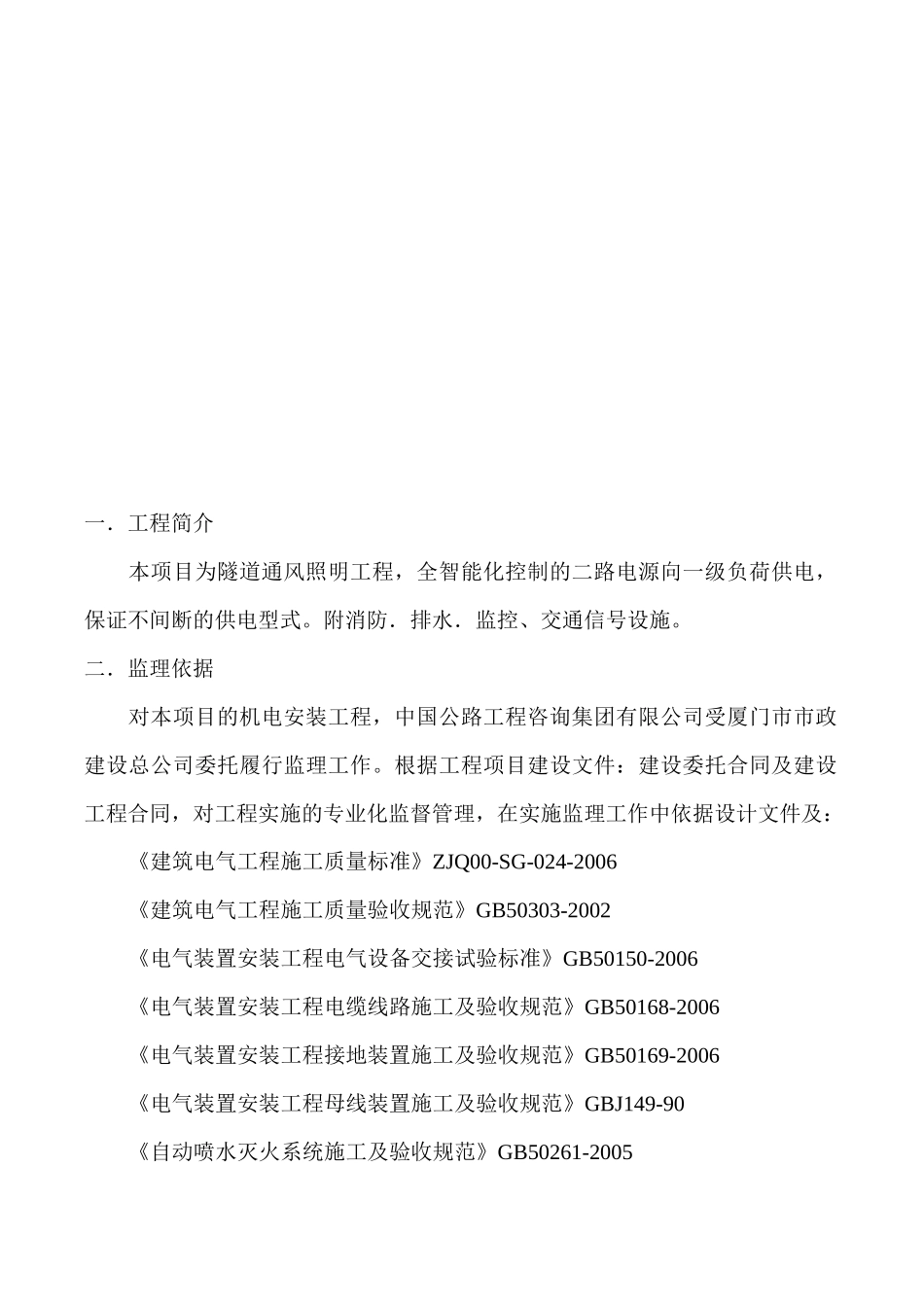

文兴路（县黄路——双涵路）隧道机安装工程监理工作实施细则编制审核目录一．工程简介二．监理依据三．监理工作要点1．工程材料控制2．隐蔽工程控制3．照明系统控制4．通风系统控制5．排水，消防系统6．自动化控制及plc综合系统四．安全及文明施工五．工程验收一．工程简介本项目为隧道通风照明工程，全智能化控制的二路电源向一级负荷供电，保证不间断的供电型式。附消防．排水．监控、交通信号设施。二．监理依据对本项目的机电安装工程，中国公路工程咨询集团有限公司受厦门市市政建设总公司委托履行监理工作。根据工程项目建设文件：建设委托合同及建设工程合同，对工程实施的专业化监督管理，在实施监理工作中依据设计文件及：《建筑电气工程施工质量标准》ZJQ00-SG-024-2006《建筑电气工程施工质量验收规范》GB50303-2002《电气装置安装工程电气设备交接试验标准》GB50150-2006《电气装置安装工程电缆线路施工及验收规范》GB50168-2006《电气装置安装工程接地装置施工及验收规范》GB50169-2006《电气装置安装工程母线装置施工及验收规范》GBJ149-90《自动喷水灭火系统施工及验收规范》GB50261-2005《建筑灭火器配置验收及检查规范》GB50444-2008……三．监理工程要点1.材料控制监理电气工程采用的主要材料器具和设备，预先市场考查。根据设计文件及规范标准，达到要求经批准后方可进场。材料源承包商自检材料检测或材料质量报告专业监理工程师审核总监理工程师审批批准使用监理人员按抽检频率取样复测或试验材料源不合格合格不合格换料源2.隐蔽工程工程控制监理隐蔽工程施工程序：施工报验→监理批准→施工实施。隐蔽的材料规格．绝缘性．电阻值等均达到规范要求，反之不得进行下道工序施工。施工工艺要标准化，穿线管内导线不允许有接头，必须接头时应该设置接线盒，桥架内电线有序有号。各系统PE或PEN支线必须单独与接地或接零干线相连接，不得图省事．省材，搞窜联连接。联接方法及接地电阻值按电气安装施工技术标准或设计要求执行。对隐蔽工程的检测要分项记录，数据真实并做影相记实。3.照明工程控制监理1）.照明设备及电缆线的数量型号规格．程式符合设计要求，部件及配件完整。2）.照明灯具安装支架的结构尺寸．预埋件安装方位．安装间距等符合设计要求；防腐涂装达到设计要求标准。3）.照明设备及控制柜安装牢固，方位正确；4）.按规范要求连接照明设备的保护线．信号线．电源线排列规整，无交叉拧绞，经过验电测试，工作状态正常；5）.照明设备和布线系统的交接试验要符合《建筑电气工程施工质量标准》的要求。6）照明设施安装实测项目检查项目质量要求检查方法灯具的安装偏差符合设计要求。无要求时：纵向≤30mm,横向≤20mm，高度≤10mm用仪器或量尺测量绝缘电阻弱电端子对壳体≥50MΏ500v兆欧表测量桥架控制柜接地电阻≤1Ώ或设计要求接地电阻测量仪防雷接地电阻≤4Ώ或设计要求接地电阻测量仪灯具启动时的可调性照明回路组的启动时间间隔可调．可控实际操作启动．停止方式可自动．手动两种方式控制全部或部分照明器的启动，停止实际操作照度（入口段．过度段．中间段）符合设计要求照度计照度总均匀度，纵向均匀度符合设计要求照度计紧急照明双路供电照明系统,主供电路停电时，自动切换到备用供电线路上模拟操作PLC系统符合设计要求模拟操作4.通风系统控制监理1）.通风设备及缆线型号、规格．数量．程试符合设计要求，部件及配件完整。2）.风机支架结构尺寸．材料质量．防腐涂装符合设计要求；预埋件抗拔力经测试符合设计标准；风机安装方位，安装间距等符合设计要求。3）.通风设备安装牢固（螺栓全部装置防松脱垫片或采用防松脱螺母）方位正确。4）.按规范要求连接通风设备的保护线．信号线．电力线，排列规整，无交叉拧绞，仪器检测→通电测试→工作状态正常。5）.施工检测记录详细，准确真实，并做影相记实。6）.设备的质量检测报告、出厂合格证与实物相符。7）.通风设备和布线系统的交接试验应符合《建筑电气工程施工质量标准》及《建筑电气工程施工质量验收规范》的要求。8）通风设施实测项目检查项目检查要求检查方法安装误差符合设计要求用仪器或尺量净空...
