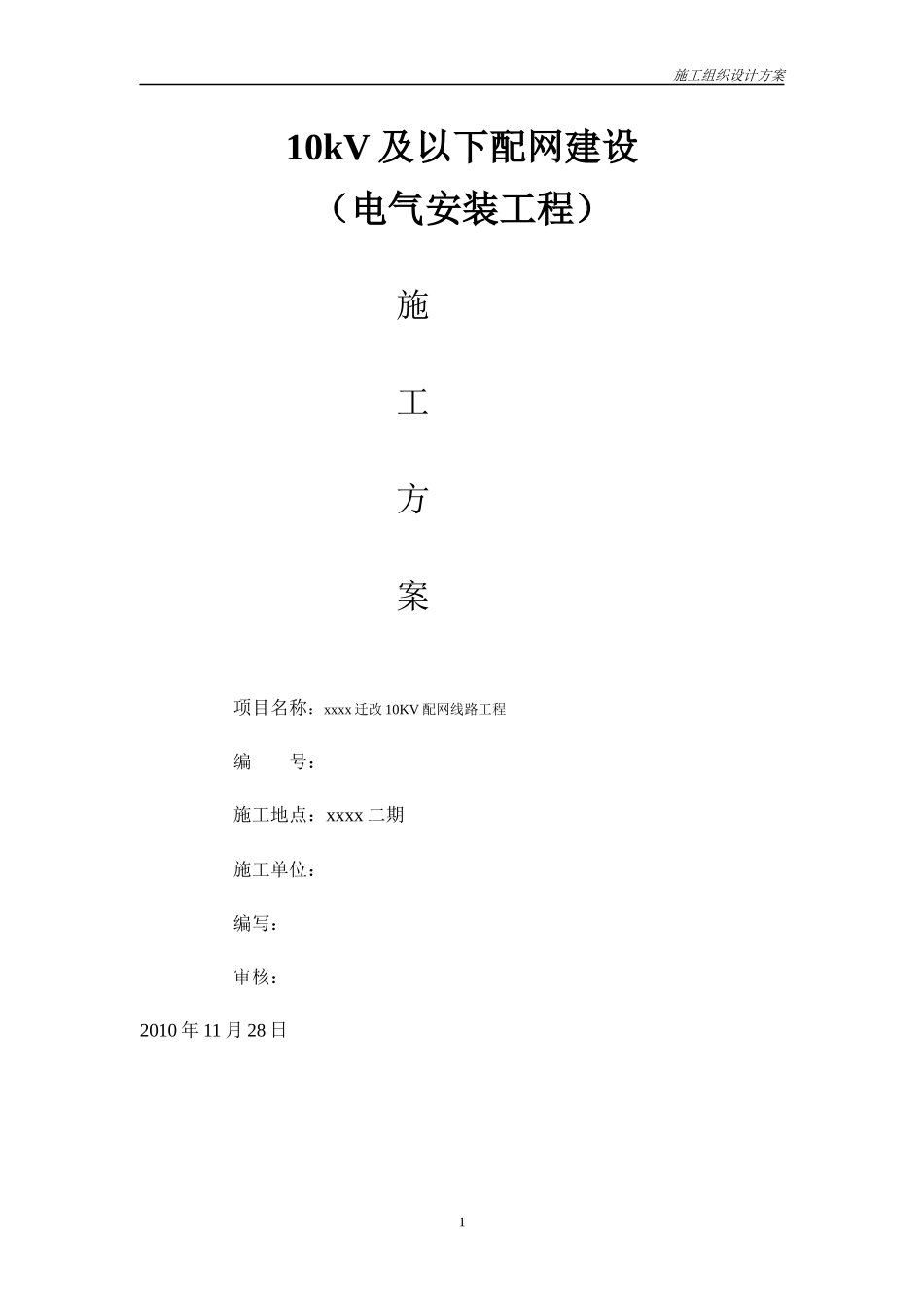

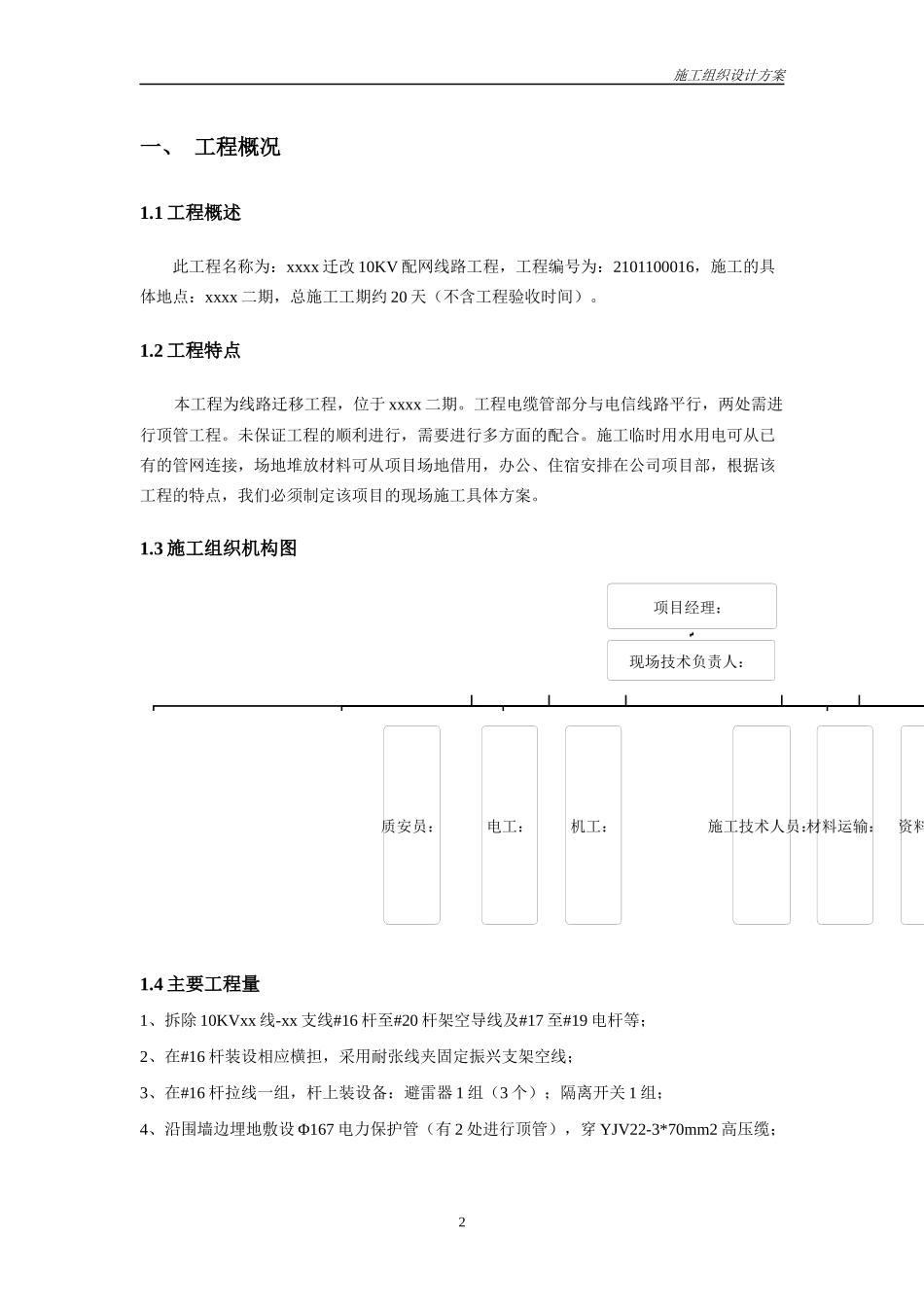

施工组织设计方案10kV及以下配网建设（电气安装工程）施工方案项目名称：xxxx迁改10KV配网线路工程编号：施工地点：xxxx二期施工单位：编写：审核：2010年11月28日1项目经理：现场技术负责人：机工：电工：质安员：施工技术人员：材料运输：资料员：施工组织设计方案一、工程概况1.1工程概述此工程名称为：xxxx迁改10KV配网线路工程，工程编号为：2101100016，施工的具体地点：xxxx二期，总施工工期约20天（不含工程验收时间）。1.2工程特点本工程为线路迁移工程，位于xxxx二期。工程电缆管部分与电信线路平行，两处需进行顶管工程。未保证工程的顺利进行，需要进行多方面的配合。施工临时用水用电可从已有的管网连接，场地堆放材料可从项目场地借用，办公、住宿安排在公司项目部，根据该工程的特点，我们必须制定该项目的现场施工具体方案。1.3施工组织机构图1.4主要工程量1、拆除10KVxx线-xx支线#16杆至#20杆架空导线及#17至#19电杆等；2、在#16杆装设相应横担，采用耐张线夹固定振兴支架空线；3、在#16杆拉线一组，杆上装设备：避雷器1组（3个）；隔离开关1组；4、沿围墙边埋地敷设Φ167电力保护管（有2处进行顶管），穿YJV22-3*70mm2高压缆；2施工组织设计方案5、制作电缆井；6、接地装置安装（含接地母线及接地极）。二、编制依据为确保安全、优质的完成施工任务，依据《国家电网公司县城电网建设与改造技术导则》、《10KV及以下配网设计手册》、《电器安装工程手册》、《低压电网整改技术导则》及实地考察，并参照《电网建设安全健康与环境管理办法实施细则》、施工安全流程管理规定》、电网工程建设标识和安全文明施工规范手册》、《广东省城乡电网建设与改造工程竣工验收实施细则》等规范（程）及《广电集团配网工程典型施工作业指导书》的有关要求，特制订本施工方案。本方案未尽事宜，应按照相关规程的要求执行。三．施工准备3.1技术准备施工技术资料的准备工作由项目经理负责组织安排，分则施工技术资料的编制，本工程在开工前需要把施工组织设计、安全管理实施细则、工程质量保证大纲，达标投产实施办法等技术资粮编制完毕。在个单项工程开工前需将本工序的施工技术措施及施工技术资料编制完毕。个部分工程需要编制的技术资料有：电力电缆施工技术要求、环网柜及分接箱安装技术要求和其他特殊施工方案等。在技术资料准备阶段，质安员应负责同监理工程师几时取到有关施工技术、质量标准要求。同事要对参加工程的员工进行技术培训及安全教育，确保每个参加工程施工的人员都了解工程的质量目标、施工方法和安全措施，从技术上为工程的顺利施工做好充分准备。3.2施工现场准备施工场地的准备工作在项目经理的组织下进行，具体工作由各施工队负责办理。3.3劳动组织准备本工程将抽调精干施工力量20人投入本工程施工，其中包括材料采购，运输，电气施工组，另外，外请部分临时工负责盖板搬运工工作和混凝土打凿。（附表）3施工组织设计方案施工力量投入表人员类别人数（人）工程管理人员5技术工人5电缆敷设人员8其他2合计203.4物资及施工机械准备根据工程基本量和合同所要求的工期，合理安排调配施工机具。投入本工程的施工机械设备如下表：施工机械设备安排表序号机械设备名称规格、型号单位数量备注1汽车台22电焊机台13断线钳把14压线钳把35机动绞磨台16煤气瓶瓶47热风枪把48电脑台19冲击钻台410钢丝绳米40011钢丝套套112高压验电器GSSB-10KV台113接地电阻测量仪ZG298-2台114兆欧表2500V,交直流两用，电动台115兆欧表1000V,2500MΩ台116凯氏双臂电桥QJ-44,0.2级台117惠氏双臂电桥QJ-24，0.5级台118氧化锌避雷器检测仪MOA-30KV台119开关机械特性测试仪XK-1021台1四．施工总体部署4.1施工总体安排（附进度计划横道图）4施工组织设计方案本工程计划从2010年8月14日开始施工准备工作，2010年8月15日开始施工安装，5项目经理：现场技术总负责人：现场施工负责人：10KV电缆线路施工班长：现场质安员：资料员：施工组织设计方案2010年10月27日竣工。变压器安装时间：从2010年9月8日至2010年9月10日；开关柜安装时间：从2010年9月11日至2010年9月25日；电缆敷设时间：从2010年10月3日...
