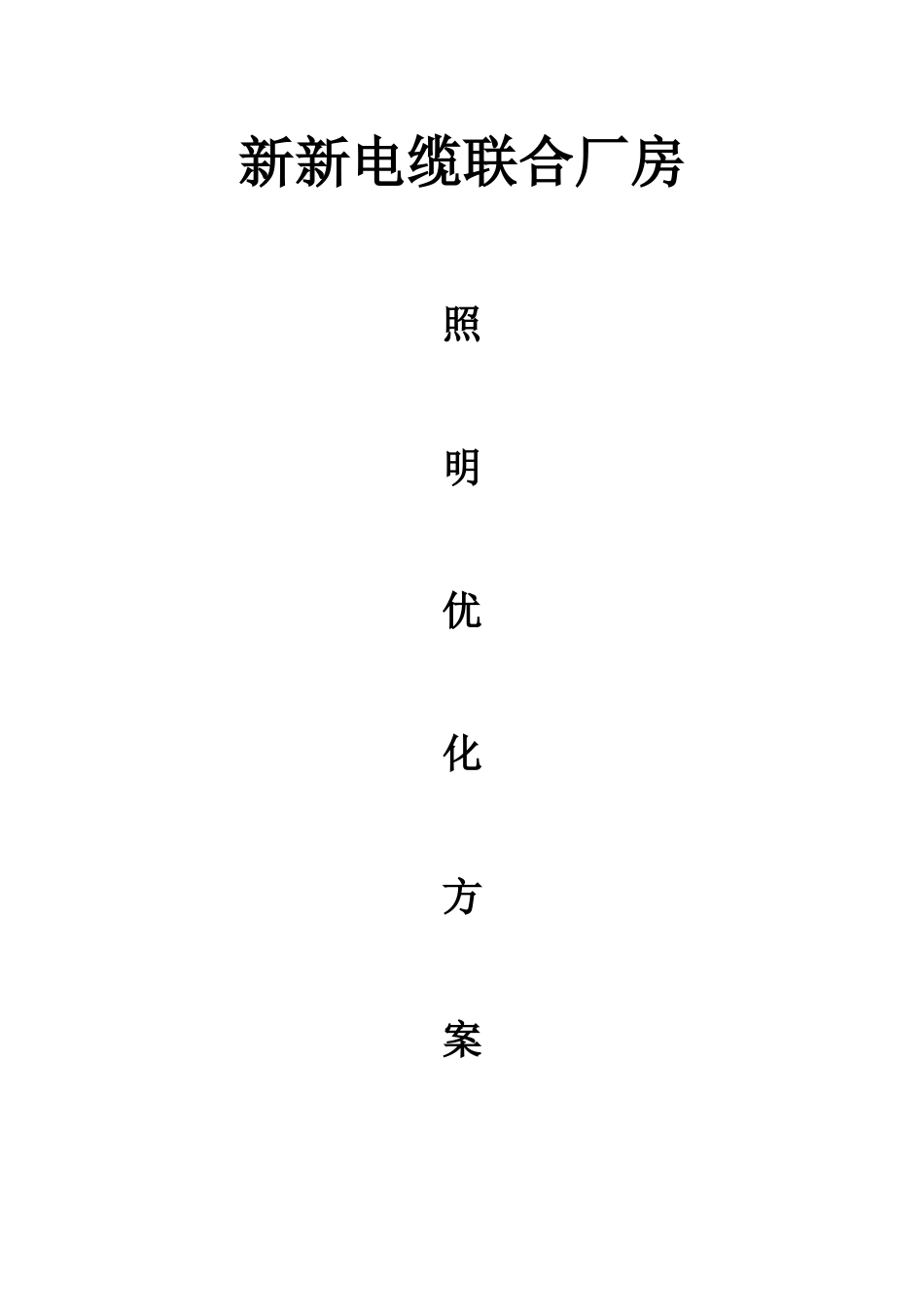

新新电缆联合厂房照明优化方案VIP免费

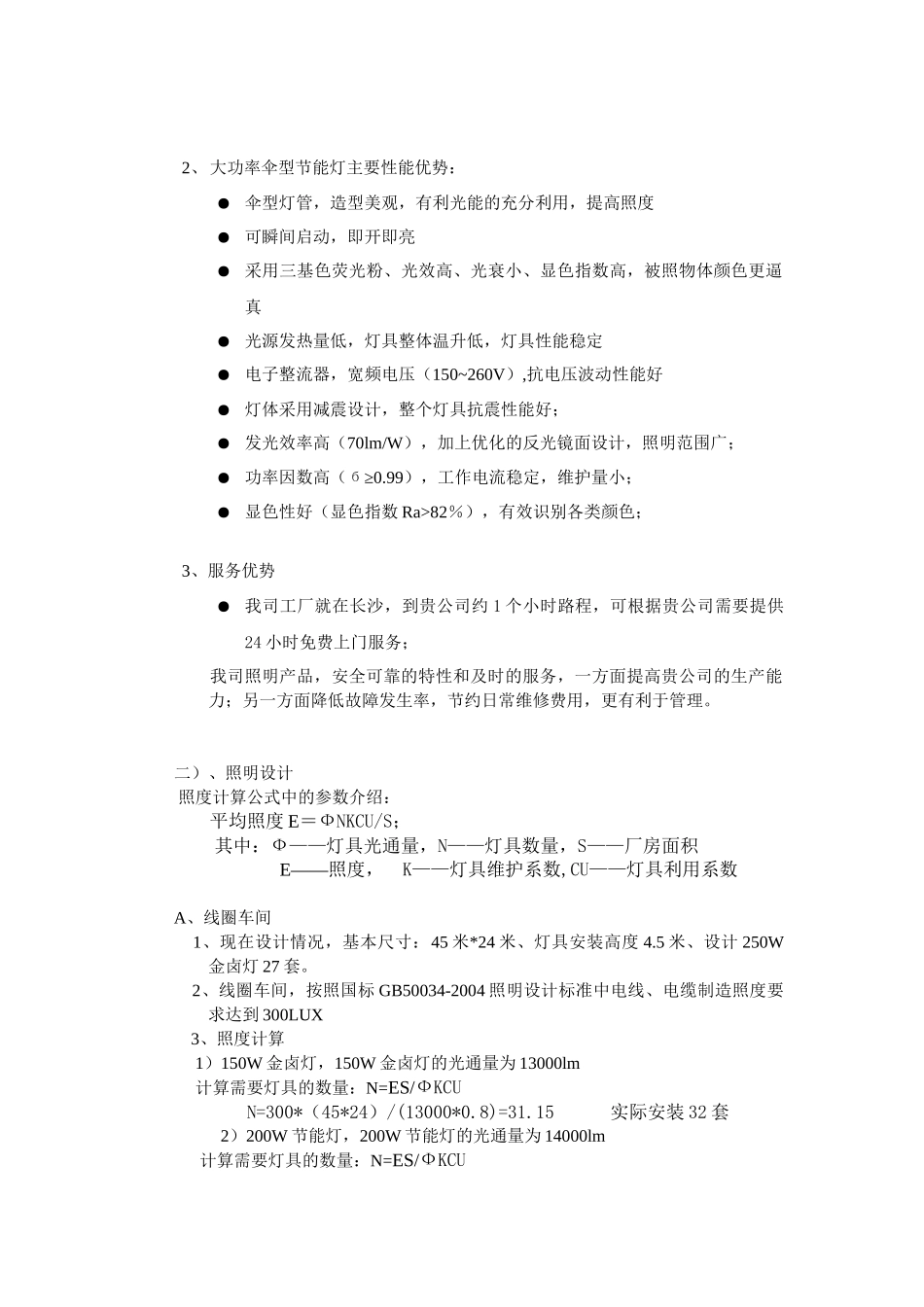

新新电缆联合厂房照明优化方案湖南稀土新能源材料有限责任公司稀土照明事业部2011-9-18一、基本情况厂房功率密度高，42436万平方米厂房使用照明总功率187KW，功率密度为：4.6W/㎡；整个厂房设计照度一样，结合实际情况需深化照明设计，选用高效节能产品，更好的满足工厂生产需要。二、改进方向及设计要求：1、结合国家标准，对厂房照明设计进行深化与实际工作需要更加紧密结合。2、灯具节能增效，综合使用成本降低；3、维修方便；4、环保美观三、分区域设计一）、产品性能介绍1、金卤灯主要性能优势：●灯具采用前后开盖，方便维修；●灯体采用减震设计，整个灯具抗震性能好；●防腐、防水，密闭性能好；●发光效率高（85lm/W），加上优化的反光镜面设计，照明范围广；●灯具整体温升低，散热性好；●宽频电压（220+40V）,抗电压波动性能好；●功率因数高（б＝0.9），工作电流稳定，维护量小；●显色性好（显色指数Ra>85％），有效识别各类颜色；2、大功率伞型节能灯主要性能优势：●伞型灯管，造型美观，有利光能的充分利用，提高照度●可瞬间启动，即开即亮●采用三基色荧光粉、光效高、光衰小、显色指数高，被照物体颜色更逼真●光源发热量低，灯具整体温升低，灯具性能稳定●电子整流器，宽频电压（150~260V）,抗电压波动性能好●灯体采用减震设计，整个灯具抗震性能好；●发光效率高（70lm/W），加上优化的反光镜面设计，照明范围广；●功率因数高（б≥0.99），工作电流稳定，维护量小；●显色性好（显色指数Ra>82％），有效识别各类颜色；3、服务优势●我司工厂就在长沙，到贵公司约1个小时路程，可根据贵公司需要提供24小时免费上门服务；我司照明产品，安全可靠的特性和及时的服务，一方面提高贵公司的生产能力；另一方面降低故障发生率，节约日常维修费用，更有利于管理。二）、照明设计照度计算公式中的参数介绍：平均照度E＝ФNKCU/S；其中：Ф——灯具光通量，N——灯具数量，S——厂房面积E——照度，K——灯具维护系数,CU——灯具利用系数A、线圈车间1、现在设计情况，基本尺寸：45米*24米、灯具安装高度4.5米、设计250W金卤灯27套。2、线圈车间，按照国标GB50034-2004照明设计标准中电线、电缆制造照度要求达到300LUX3、照度计算1）150W金卤灯，150W金卤灯的光通量为13000lm计算需要灯具的数量：N=ES/ФKCUN=300*（45*24）/(13000*0.8)=31.15实际安装32套2）200W节能灯，200W节能灯的光通量为14000lm计算需要灯具的数量：N=ES/ФKCUN=300*（45*24）/(14000*0.9)=25.7实际安装27套B、成品区、盘具区、烧结薄膜线1、现在设计情况，基本尺寸：42米*122米、灯具安装高度8米、设计400W金卤灯60套。2、按照国标GB50034-2004照明设计标准中电线、电缆制造照度要求达到300LUX3、照度计算1）400W金卤灯，400W金卤灯的光通量为36000lm计算需要灯具的数量：N=ES/ФKCUN=300*（42*122）/(36000*0.8)=53.3实际安装54套C、圆铜线、扁铜线、铜型材生产区（1）1、现在设计情况，基本尺寸：45米*63米、灯具安装高度8米、设计400W金卤灯35套。2、参照国标GB50034-2004照明设计标准中电线、电缆制造照度要求达到300LUX3、照度计算1）400W金卤灯，400W金卤灯的光通量为36000lm计算需要灯具的数量：N=ES/ФKCUN=300*（45*63）/(36000*0.8)=29.5实际安装30套D、圆铜线、扁铜线、铜型材生产区（2）1、现在设计情况，基本尺寸：50米*105米、灯具安装高度10米、设计400W金卤灯72套。2、参照国标GB50034-2004照明设计标准中电线、电缆制造照度要求达到300LUX3、照度计算1）400W金卤灯，400W金卤灯的光通量为36000lm计算需要灯具的数量：N=ES/ФKCUN=300*（50*105）/(36000*0.8)=54.6实际安装56套E、铜排整形区、上引炉1、现在设计情况，基本尺寸：18米*108米、灯具安装高度10米、设计400W金卤灯24套。2、参照国标GB50034-2004照明设计标准中电线、电缆制造照度要求达到300LUX3、照度计算1）400W金卤灯，400W金卤灯的光通量为36000lm计算需要灯具的数量：N=ES/ФKCUN=300*（18*108）/(36000*0.8)=20.25实际安装21套F、低氧杆存储区、废料库、设备维修车间1、现在设计情况，基本尺寸：54米*36...
