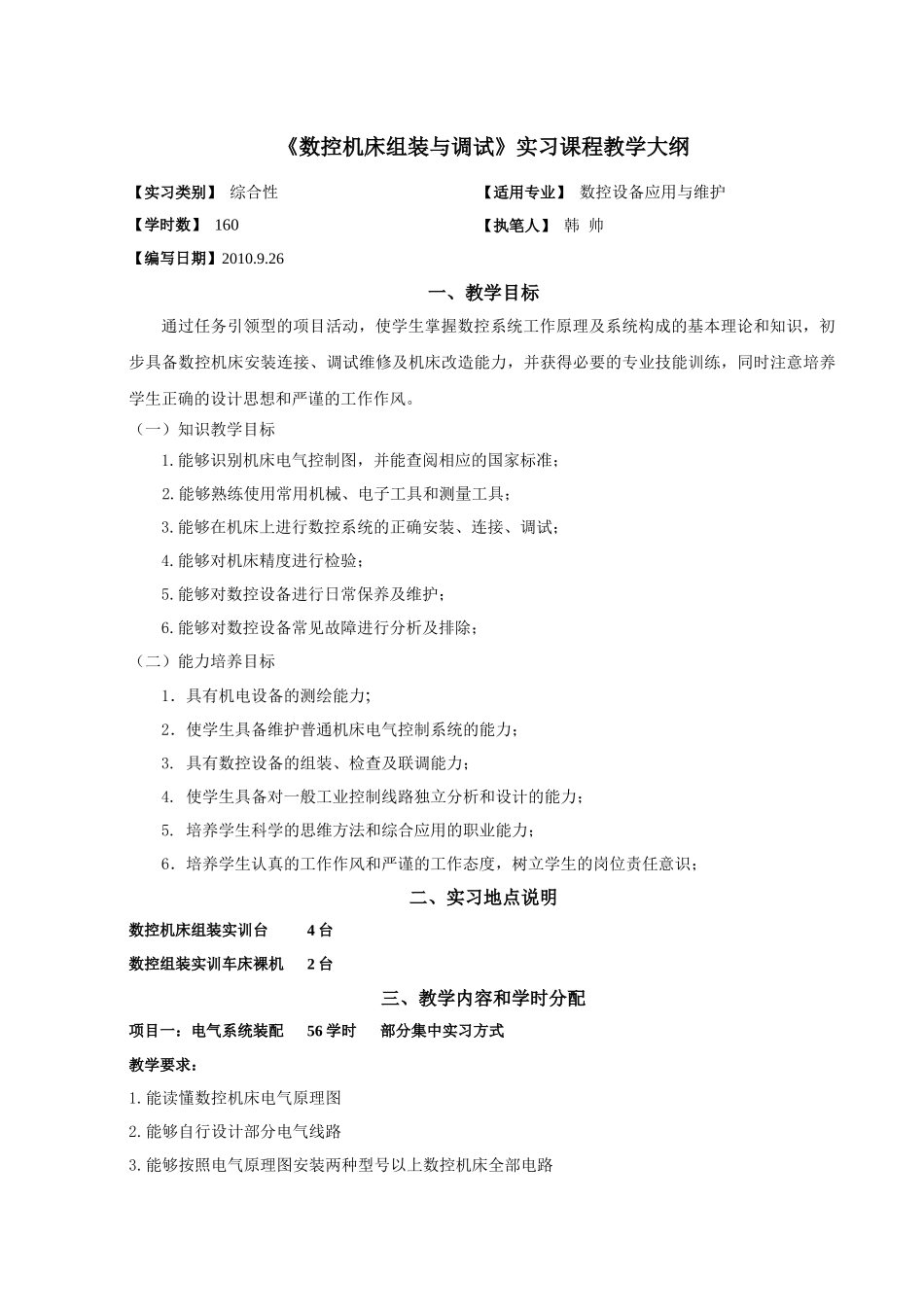

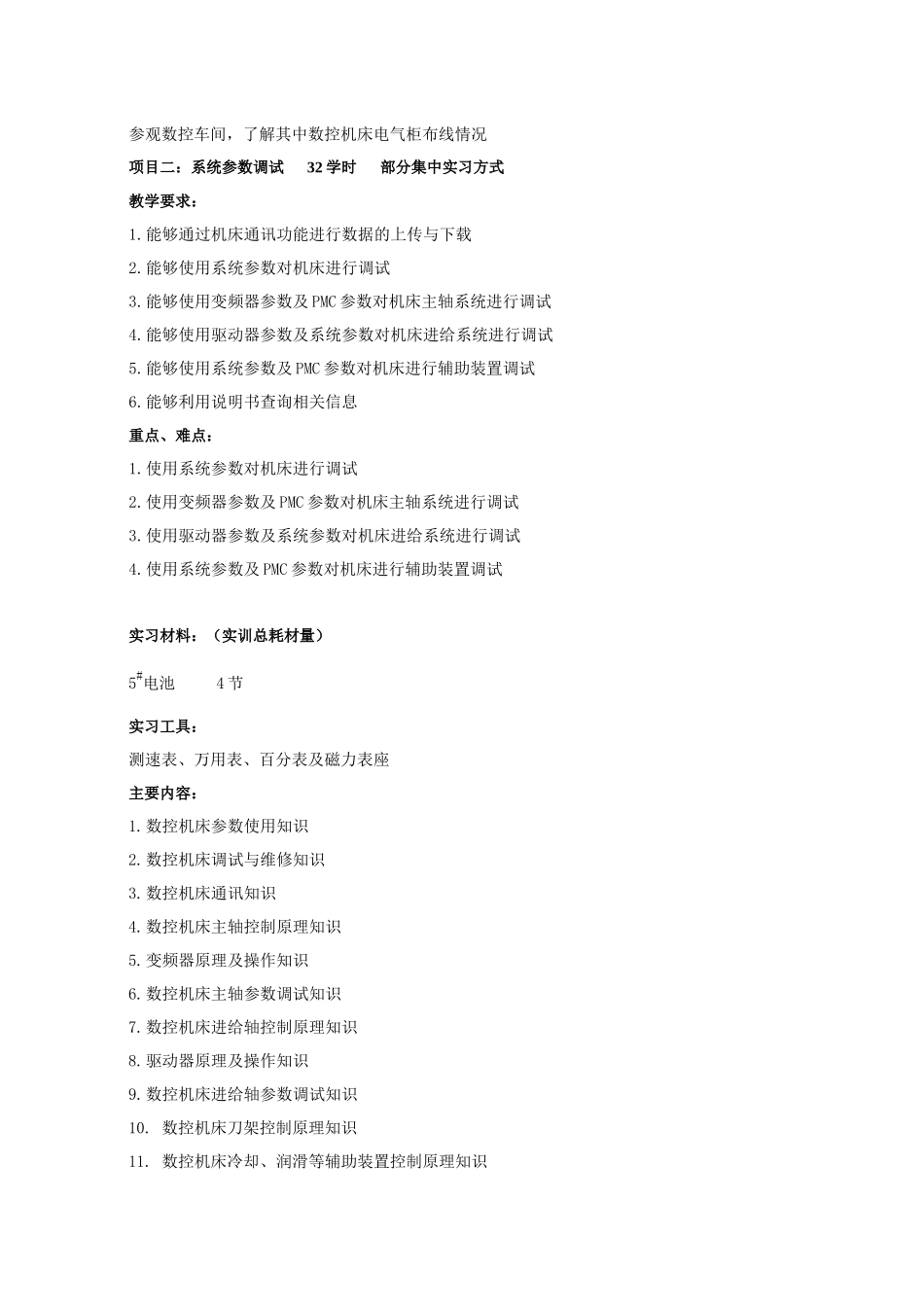

《数控机床组装与调试》实习课程教学大纲【实习类别】综合性【适用专业】数控设备应用与维护【学时数】160【执笔人】韩帅【编写日期】2010.9.26一、教学目标通过任务引领型的项目活动，使学生掌握数控系统工作原理及系统构成的基本理论和知识，初步具备数控机床安装连接、调试维修及机床改造能力，并获得必要的专业技能训练，同时注意培养学生正确的设计思想和严谨的工作作风。（一）知识教学目标1.能够识别机床电气控制图，并能查阅相应的国家标准；2.能够熟练使用常用机械、电子工具和测量工具；3.能够在机床上进行数控系统的正确安装、连接、调试；4.能够对机床精度进行检验；5.能够对数控设备进行日常保养及维护；6.能够对数控设备常见故障进行分析及排除；（二）能力培养目标1．具有机电设备的测绘能力；2．使学生具备维护普通机床电气控制系统的能力；3.具有数控设备的组装、检查及联调能力；4.使学生具备对一般工业控制线路独立分析和设计的能力；5.培养学生科学的思维方法和综合应用的职业能力；6．培养学生认真的工作作风和严谨的工作态度，树立学生的岗位责任意识；二、实习地点说明数控机床组装实训台4台数控组装实训车床裸机2台三、教学内容和学时分配项目一：电气系统装配56学时部分集中实习方式教学要求：1.能读懂数控机床电气原理图2.能够自行设计部分电气线路3.能够按照电气原理图安装两种型号以上数控机床全部电路重点、难点：1.分析数控机床液压与气动原理图2.自行设计电气线路实习材料：（每组用耗材量）电线：BVR1.5mm230mBVR1.0mm250m电缆：RVVP10Х0.2mm23mRVVP6Х0.2mm26mDB插头：DB9/DB15/DB25各6套冷压端子：UT1-30.5包UT1.5-40.25包异型管：1.0mm21卷1.5mm21卷焊锡：0.8mm21卷松香：1盒绝缘胶布：1卷热缩管：0.5mm21m记号笔：0.5mm1支实习工具：螺丝刀、剥线钳、尖嘴钳、电烙铁、烙铁架、万用表主要内容：1.液压与气动常用元器件职能符号的标准画法2.液压与气动原理图的识图、绘图知识3.数控机床电气控制系统原理知识4.数控机床电气装配图、电气原理图、电气接线图识图及绘图知识5.数控机床PMC梯形图基础知识6.数控机床电气组装知识7.数控机床首次通电知识其它教学环节参观数控车间，了解其中数控机床电气柜布线情况项目二：系统参数调试32学时部分集中实习方式教学要求：1.能够通过机床通讯功能进行数据的上传与下载2.能够使用系统参数对机床进行调试3.能够使用变频器参数及PMC参数对机床主轴系统进行调试4.能够使用驱动器参数及系统参数对机床进给系统进行调试5.能够使用系统参数及PMC参数对机床进行辅助装置调试6.能够利用说明书查询相关信息重点、难点：1.使用系统参数对机床进行调试2.使用变频器参数及PMC参数对机床主轴系统进行调试3.使用驱动器参数及系统参数对机床进给系统进行调试4.使用系统参数及PMC参数对机床进行辅助装置调试实习材料：（实训总耗材量）5#电池4节实习工具：测速表、万用表、百分表及磁力表座主要内容：1.数控机床参数使用知识2.数控机床调试与维修知识3.数控机床通讯知识4.数控机床主轴控制原理知识5.变频器原理及操作知识6.数控机床主轴参数调试知识7.数控机床进给轴控制原理知识8.驱动器原理及操作知识9.数控机床进给轴参数调试知识10.数控机床刀架控制原理知识11.数控机床冷却、润滑等辅助装置控制原理知识其它教学环节讨论：数控机床辅助动作控制方法及动作流程项目三：试运行及验收24学时部分集中实习方式教学要求：1.能够对数控机床进行操作2.能够对数控机床加工编程3.能根据零件加工选择工具及刀具4.能够正确使用量具对加工工件进行检测，并进行误差分析和调整5.能够调平机床导轨6.能够调整数控机床几何精度7.能够进行机床验收工作8.能够填写机床检测报告重点、难点：1.正确使用量具对加工工件进行检测，并进行误差分析和调整2.调整数控机床几何精度3.进行机床验收工作实习材料：（每组用耗材量）棒料：LY12Φ50X100mm实习工具：93。外圆刀、切刀、螺纹刀、35。尖刀、千分尺、游标卡尺、螺纹规主要内容：1.数控机床操作知识2.试车工艺规程知识3.刀具几何角度、功能及刀具材料的切削性能知识4.零件加工切削参数的选择...
