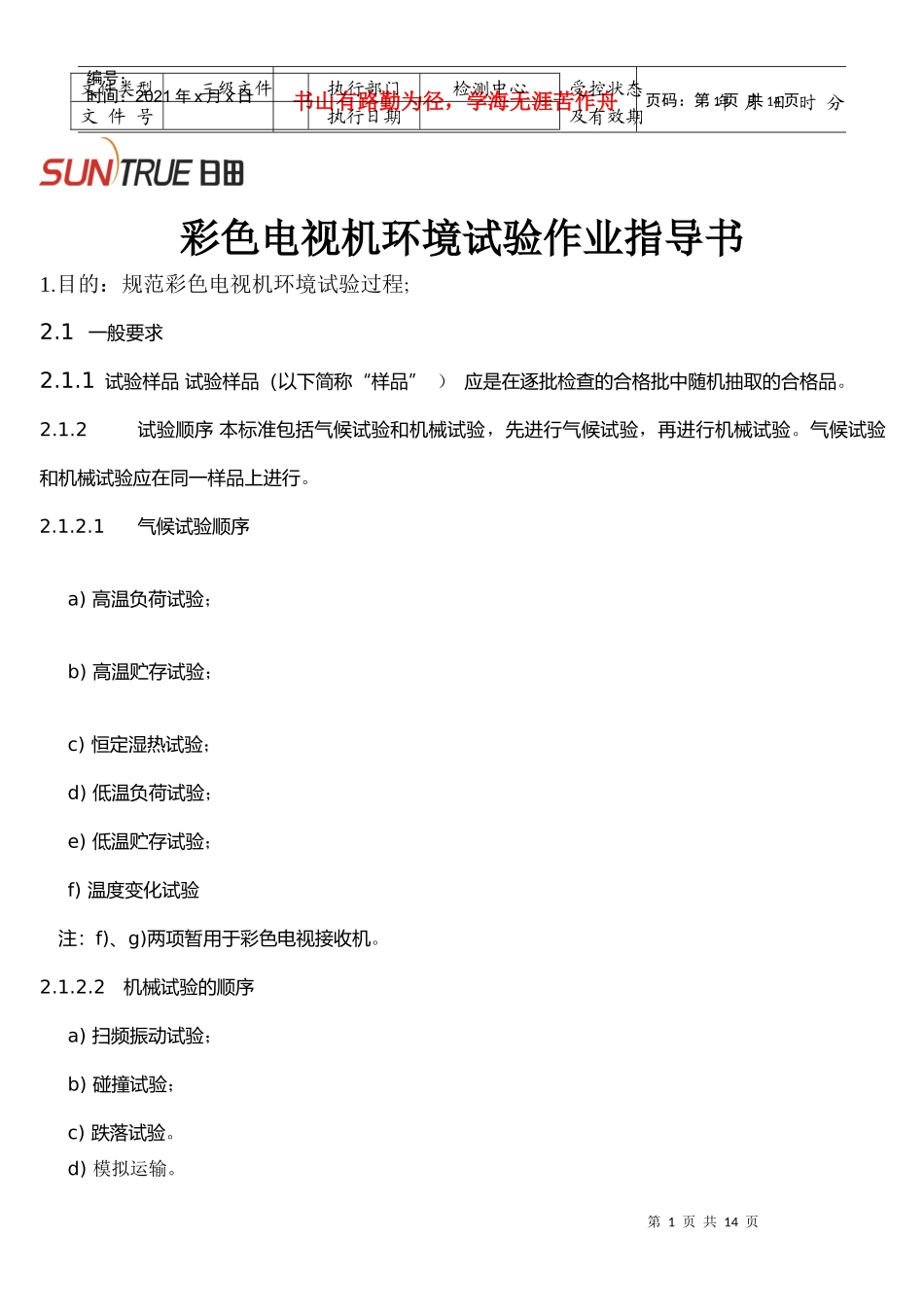

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页彩色电视机环境试验作业指导书目的：规范彩色电视机环境试验过程；2.1一般要求2.1.1试验样品试验样品（以下简称“样品”）应是在逐批检查的合格批中随机抽取的合格品。2.1.2试验顺序本标准包括气候试验和机械试验，先进行气候试验，再进行机械试验。气候试验和机械试验应在同一样品上进行。2.1.2.1气候试验顺序a)高温负荷试验；b)高温贮存试验；c)恒定湿热试验；d)低温负荷试验；e)低温贮存试验；f)温度变化试验注：f)、g)两项暂用于彩色电视接收机。2.1.2.2机械试验的顺序a)扫频振动试验；b)碰撞试验；c)跌落试验。d)模拟运输。文件类型三级文件执行部门检测中心受控状态年月日时分文件号执行日期及有效期第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页2.1.3试验程序a)样品预处理；b)初始检测；c)条件试验；d)恢复；e)最后检测。2.1.4样品预处理当样品原来所处环境条件不符合正常试验大气条件且对其产生影响时，为了去掉或部分消除其原有的影响，应对其进行预处理。2.1.4.1预处理条件温度：20℃～30℃；相对湿度：45%～65%；大气压：86KPa～106Kpa。2.1.4.2预处理方法将无包装的样品放入符合2.1.4.1规定条件的试验箱（室）内搁置48H。2.1.5样品的恢复和检测条件样品经试验之后的恢复和检测均在下列正常试验大气条件下进行。温度：15℃～35℃；相对湿度：45%～75%；大气压：86KPa～106Kpa。2.1.6检测项目的要求及方法2.1.6.1外观与机械结构检测2.1.6.1.1要求样品外表应无锈蚀、霉斑、镀涂层剥落、划痕、毛刺、塑料件起泡、开裂、变形、灌注物溢出等现象，文字符号标志应清晰，结构件与控制元件应完整、无机械损伤，功能应正常。2.1.6.1.2方法用目测及手感检测。2.1.6.2电、声、光、机械等性能检测2.1.6.2.1要求电、声、光、机械等性能的检测项目按2.1.7规定，其参数应符合有关产品标准规定。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页2.1.6.2.2方法按有的关产品标准规定进行检测。2.1.7电、声、光、机械等性能检测项目2.1.7.1广播电视接收机为：a)图像通道有限噪波灵敏度；b)彩色灵敏度；c)选择性；d)图像重显率；e)图像分辨率；f)色纯度；g)伴音通道最大有用电输出功率；h)同步范围；i)彩色同步稳定性；j)扫描非线性失真；k)会聚误差。注：a)、b)、c)三项在各频段中任取各两个频道进行测量。2.2气候试验2.2.1高温负荷试验2.2.1.1要求样品温度为40℃时应能持续工作16H，并符合2.1.6.1的规定。注：本标准中“工作”系指正常收听、收看、放音等。第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页2.2.1.2试验设备试验设备应符合GB/T2423.2—89中第38章的要求。2.2.1.3试验方法2.2.1.3.1样品应在不包装、不通电和正常工作位置的状态下（电压开关置于接通位置，但电源插头不接入电网），放入具有室温的试验箱内，样品应尽可能地放在试验箱中央，以使样品的任何部分和箱壁之间有尽可能多的空间。2.2.1.3.2箱温按(0.7～1)℃/min的平均速率(指每5min的平均值)上升,逐渐升温至(40±2)℃。当样品达到温度稳定后,接通电源持续工作16H。2.2.1.3.3样品断开电源，箱温按(0.7～1)℃/min的平均速率降低至正常试验大气条件范围内的某一数值。2.2.1.3.4按3.1.6.1的规定进行检测。注：1“温度稳定”见GB/T2422—1995中第29章。2在进行负荷试验时，其输出功率应为额定功率的1/8，功率放大器为1/3，以节目信号输入。2.2.1.4采用强迫空气循环的确定当需要采用强迫空气循环时，应按GB/T2423.2—89中第4.2.1.2的规定进行。2.2.2高温贮存试验2.2.2.1要求样品在温度为55℃时搁置2H，恢复2H后应符合1.1.6.1和1.1.6.2的规定。2.2.2.2试验设备试验设备应符合GB/T2423.2—89中第18章的要求。2.2.2.3试验方法第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页2.2.2.3.1样品应在不包装、不通电和正常工作位置的状...
