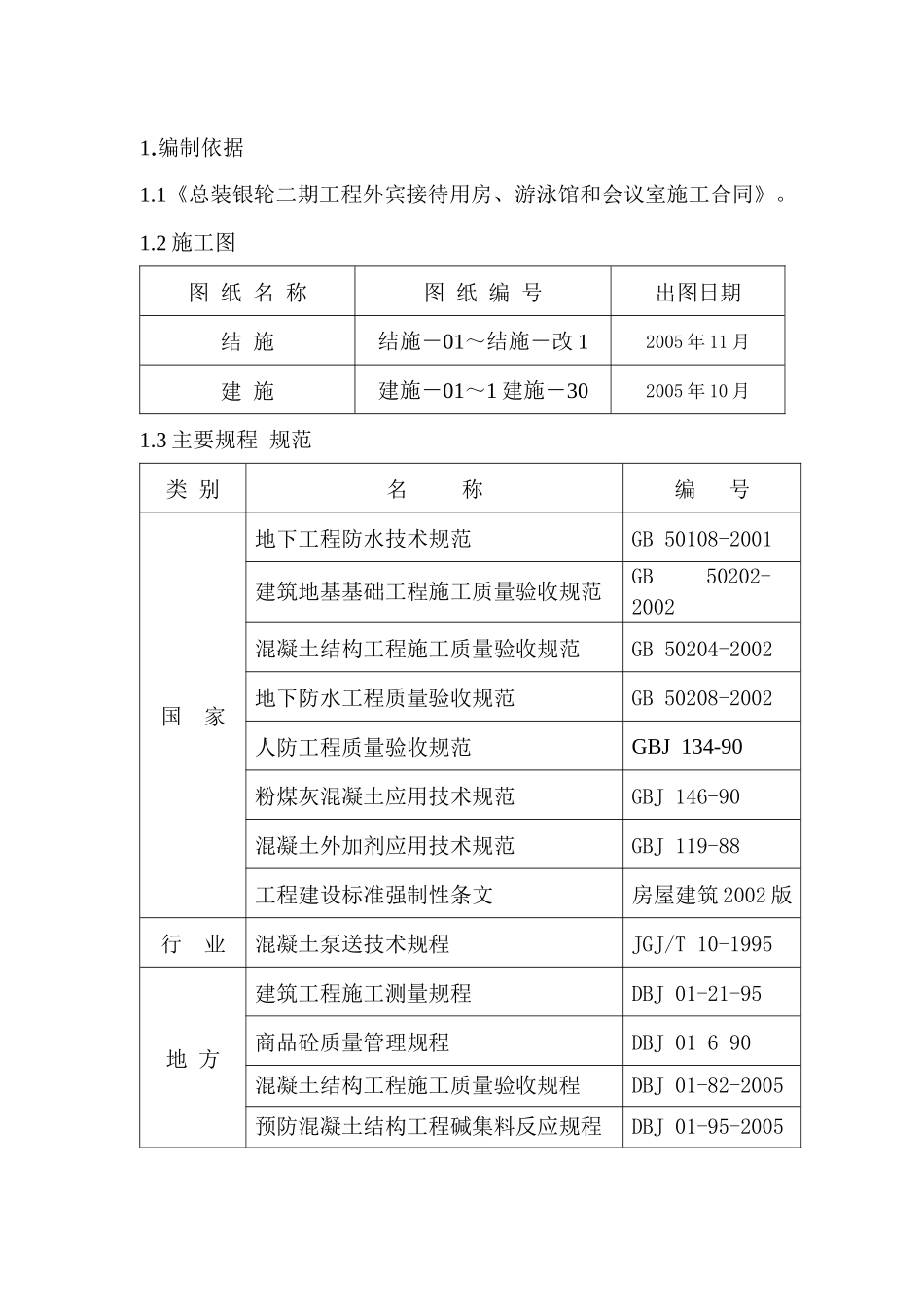

1.编制依据1.1《总装银轮二期工程外宾接待用房、游泳馆和会议室施工合同》。1.2施工图图纸名称图纸编号出图日期结施结施－01～结施－改12005年11月建施建施－01～1建施－302005年10月1.3主要规程规范类别名称编号国家地下工程防水技术规范GB50108-2001建筑地基基础工程施工质量验收规范GB50202-2002混凝土结构工程施工质量验收规范GB50204-2002地下防水工程质量验收规范GB50208-2002人防工程质量验收规范GBJ134-90粉煤灰混凝土应用技术规范GBJ146-90混凝土外加剂应用技术规范GBJ119-88工程建设标准强制性条文房屋建筑2002版行业混凝土泵送技术规程JGJ/T10-1995地方建筑工程施工测量规程DBJ01-21-95商品砼质量管理规程DBJ01-6-90混凝土结构工程施工质量验收规程DBJ01-82-2005预防混凝土结构工程碱集料反应规程DBJ01-95-2005第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页混凝土中掺用粉煤灰技术规程DBJ01-6-901.4主要图集1.5主要标准1.6主要法规类别名称编号国家混凝土结构施工图平面整体表示方法制图规则和构造详图－（现浇砼框架、剪力墙、框架剪力墙、框支剪力墙）03G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图－（筏形基础）04G101-3混凝土结构施工图平面整体表示方法制图规则和构造详图－（现浇混凝土楼面与屋面板）04G101-4地方建筑构造通用图集88J系列类别名称编号国家建筑安装工程质量检验评定统一标准GB50300-2001混凝土质量控制标准GB50164-92地方建筑结构长城杯工程质量评审标准DBJ／T01-69-2003建筑长城杯工程质量评审标准DBJ／T01-70-2003类别名称编号国家中华人民共和国环境噪音污染防治法国家主席77号令中华人民共和国建筑法主席令1999年第91号中华人民共和国计量法主席令1985年第28号地方北京市建筑工程施工技术资料管理规定DBJ01-51-2003北京市建设工程施工试验实行有见证取样和送检制度的暂行规定京建法（1997）172号北京市建设工程施工试验实行有见证取样和送检制度的暂行规定的补充通知京建法（1998）50号建筑结构长城杯工程质量评审标准DBJ/T01-69-2003第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页2.工程概况2.1总体概况序号项目内容1工程名称总装银轮二期外宾接待用房工程2工程地址顺义区开发街12号3建设单位总装银轮工程营建办4设计单位总参工程兵第四设计研究院5监理单位总参工程兵第四设计研究院监理部6质量监督单位总装备部建设工程质量监督总站7总承包单位北京建工集团总承包二部8主要分包单位江苏省泰州市中兴劳务有限公司国家建材测试中心；北京时代中衡科技有限公司北京盛和诚信混凝土有限公司2.2建筑概况序号项目内容1建筑功能地下二层人防、汽车库；地下一层：设备层1～4层为客房及会议室2建筑特点地下为矩形，地上为L型3建筑面积总建筑面积（㎡）12438㎡地下建筑面积（㎡）5068地上建筑面积第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页（㎡）73704建筑层数地上：4层、局部3层；地下：2层5建筑层高地下部分层高（m）地下二层6.900地下一层2.200地上部分层高（m）首层3.900二、三层3.900四层3.600坡屋面顶层（m）:4.1006建筑高度绝对高程（m）：±0.000=27.50室外高差（m）：0.60基底标高（m）：－9.60；最大基坑深度（m）：9.00檐口标高（m）：15.30；建筑总高（m）：20.802.3结构概况序号项目内容1结构形式基础结构形式筏形基础主体结构形式全现浇框架－剪力墙结构屋盖结构形式现浇混凝土屋面板2混凝土基础垫层C15第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页基础底板梁、基础梁：C35S10-2.250以下不与墙相连的柱：C40-2.250以下外墙：C35S8-2.250～-0.09外墙：C35S6主体内墙、柱：C35-2.250、-0.09标高处梁、板：C35-0.09以上梁板：C30车库外墙、梁及板：C35S83结构断面尺寸（㎜）基础底板厚：450外墙厚：450、400、300、250内墙厚：700、350、300、200楼板厚：450、300、200、180、120、100柱：1250×600、1400×600、750×...
