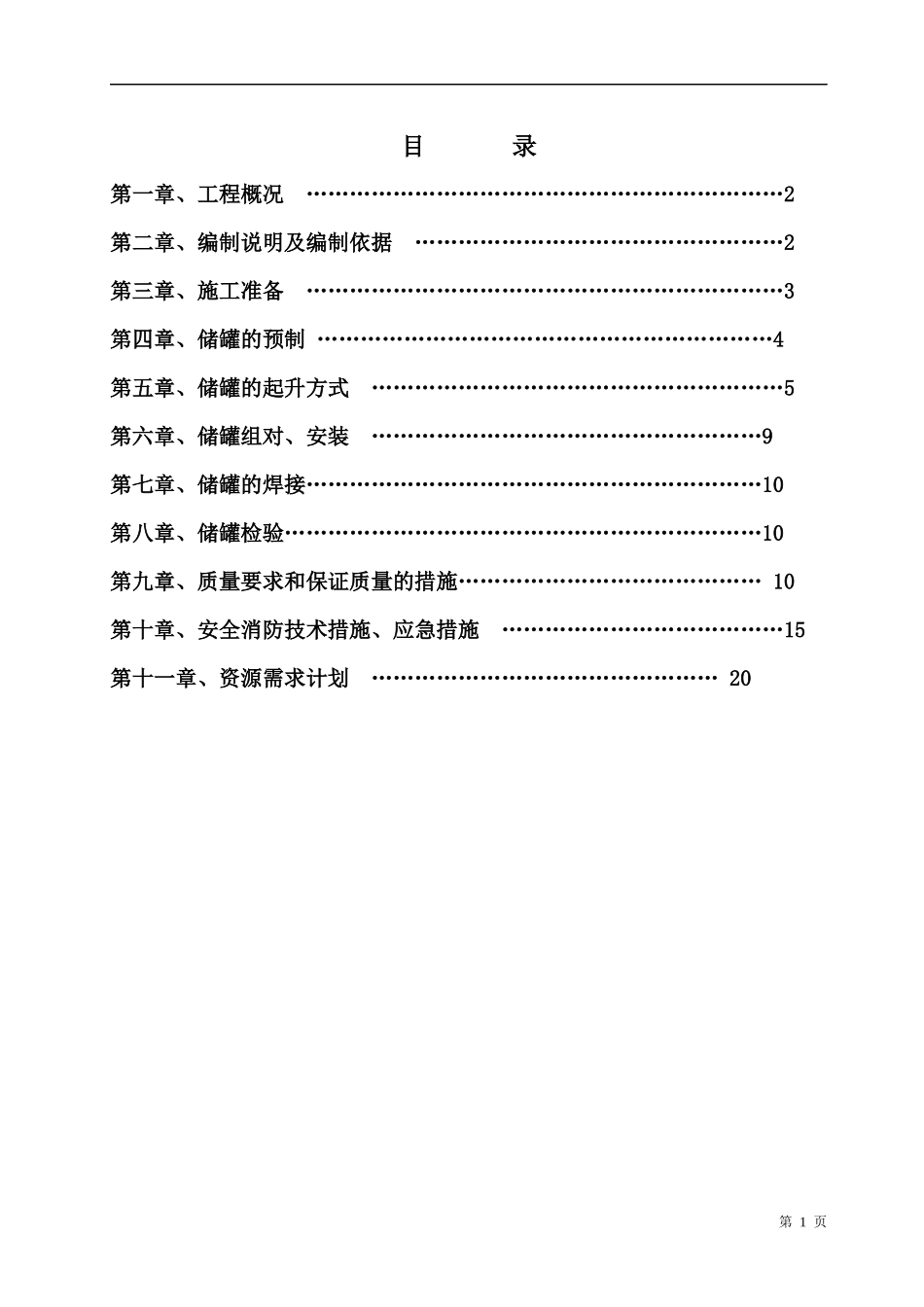

目录第一章、工程概况…………………………………………………………2第二章、编制说明及编制依据……………………………………………2第三章、施工准备…………………………………………………………3第四章、储罐的预制………………………………………………………4第五章、储罐的起升方式…………………………………………………5第六章、储罐组对、安装………………………………………………9第七章、储罐的焊接………………………………………………………10第八章、储罐检验…………………………………………………………10第九章、质量要求和保证质量的措施……………………………………10第十章、安全消防技术措施、应急措施…………………………………15第十一章、资源需求计划…………………………………………20第1页山西潞宝兴海煤焦化工产品材料化深加工项目(一期)粗苯精制装置罐区罐类设备制作安装施工方案第一章工程概况1.1工程简介本工程为山西潞宝兴海粗苯精制罐区工程，共有立式圆筒形钢制焊接储罐9台，其中,3台2000m3,3台200m3,3台100m3,制作安装总吨数约为236吨，储罐具体规格、材质如下:序号位号设备名称规格材质单重（Kg）容积（m3）备注1T32101、32102粗苯罐等14500*16200Q235B6432320002T32103、104.105甲苯罐等6400*9571Q235B13144200内浮顶3T32106、107.108二甲苯罐等5200*5972Q235B7232100内浮顶4V31118BT罐5500x10260Q235B396942000第二章编制说明及编制依据2.1编制说明由于本工程预制、组对、焊接工作量较大、且存在多处交叉作业，大大增加了本工程的施工难度，为了更好贯彻公司质量目标方针，为业主和监理提供满意的优质工程和服务，我单位将集中优势兵力，合理组织安排施工，坚持质量第一，严格控制过程，安全文明施工，确保工期，全力以赴争创优质工程。为达到上述目标，特编制本方案指导施工。2.2编制依据2.2.1、山东润昌工程设计有限公司提供的罐设备制作图纸2.2.2、《立式圆筒形钢制焊接储罐施工及验收规范》GB50128－20052.2.3、《石油化工立式圆筒型钢制贮罐施工工艺标准》T530-20112.2.4、《现场设备、工业管道焊接施工及验收规范》GB50236-20112.2.5、《钢制压力容器焊接规程》JB/T4709-20002.2.6、《钢结构工程施工质量验收标准》GB50205-20012.2.7、焊接工艺评定及操作规程第2页第三章施工准备3.1施工现场准备3.1.1施工现场按照施工平面图进行布置，场地平整、水、电、路畅通。（平面布置图见附图）3.1.2土建基础施工完毕，基础交接合格，具备安装条件；罐基础周围回填、并夯实，具备站车条件。3.1.3施工主要工种配备齐全，且经过一定的岗位培训，焊工应持有劳动局颁发的相应项目上岗资格证书，并报验合格。3.1.4施工过程中所需的机具、卡具落实到位，并运至现场按规定位置就位。3.1.5现场设备布置整齐，钢平台铺设完成，一切准备就续，进料就可以进行预制工作。3.1.6成品、半成品、废品堆放场地明确。3.1.7消防设施齐备。3.2施工技术准备3.2.1认真阅读各项施工技术文件。3.2.2施工前组织工程技术人员审查图纸，熟悉图纸、设计资料及有关文件，并进行施工图纸会审。3.2.3根据图纸要求和现场情况，编制可行的施工技术方案，并经各级主管部门审批合格。3.2.4各专业工种经过技术培训，取得相应资格证书，施工前储罐排板图应绘制完成；3.2.5施工前由工程技术人员对全体施工人员进行技术和安全交底。3.2.6焊接工艺评定已做，并报验合格。3.3基础验收3.3.1在储罐安装前，必须按土建基础设计文件检查基础施工记录和验收资料，并按下列规定对基础表面尺寸复查，合格后方可安装。3.3.2储罐基础表面尺寸，应符合下列规定：3.3.2.1基础中心标高允许偏差不得大于±20mm；中心坐标偏差不应大于20mm；3.3.2.2支承罐壁的基础表面，其高差应符合下列规定：每10m弧长内任意两点的高差不得大于6mm；整个圆周长度内任意两点高差不得大于20mm.3.3.2.3当罐壁置于环梁之上时，环梁的内半径不应有正偏差，当罐底板置于环梁内侧时，环梁的内半径不得有负偏差。3.3.2.4沥清砂层表面应平整密实，无突出的隆起、凹陷及贯穿裂纹。沥青砂层表面凹第3页凸度应按下列方法...
