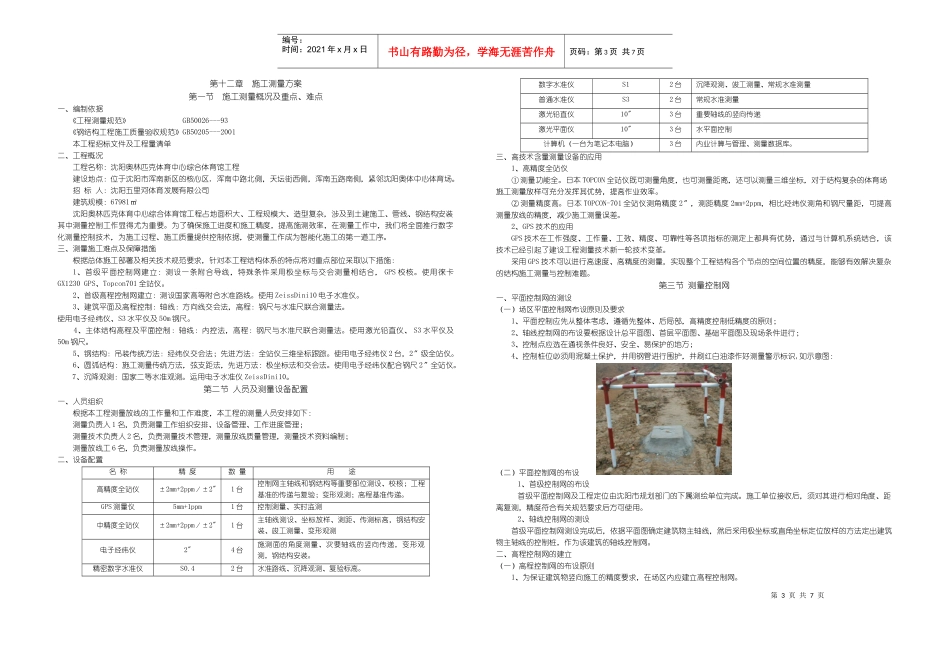

第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页第十二章施工测量方案第一节施工测量概况及重点、难点一、编制依据《工程测量规范》GB50026---93《钢结构工程施工质量验收规范》GB50205---2001本工程招标文件及工程量清单二、工程概况工程名称：沈阳奥林匹克体育中心综合体育馆工程建设地点：位于沈阳市浑南新区的核心区,浑南中路北侧，天坛街西侧，浑南五路南侧，紧邻沈阳奥体中心体育场。招标人：沈阳五里河体育发展有限公司建筑规模：67981㎡沈阳奥林匹克体育中心综合体育馆工程占地面积大、工程规模大、造型复杂，涉及到土建施工、管线、钢结构安装其中测量控制工作显得尤为重要。为了确保施工进度和施工精度，提高施测效率，在测量工作中，我们将全面推行数字化测量控制技术，为施工过程、施工质量提供控制依据，使测量工作成为智能化施工的第一道工序。三、测量施工难点及保障措施根据总体施工部署及相关技术规范要求，针对本工程结构体系的特点将对重点部位采取以下措施：1、首级平面控制网建立：测设一条附合导线，特殊条件采用极坐标与交会测量相结合，GPS校核。使用徕卡GX1230GPS、Topcon701全站仪。2、首级高程控制网建立：测设国家高等附合水准路线。使用ZeissDini10电子水准仪。3、建筑平面及高程控制：轴线：方向线交会法，高程：钢尺与水准尺联合测量法。使用电子经纬仪、S3水平仪及50m钢尺。4、主体结构高程及平面控制：轴线：内控法，高程：钢尺与水准尺联合测量法。使用激光铅直仪、S3水平仪及50m钢尺。5、钢结构：吊装传统方法：经纬仪交会法；先进方法：全站仪三维坐标跟踪。使用电子经纬仪2台，2″级全站仪。6、圆弧结构：施工测量传统方法，弦支距法，先进方法：极坐标法和交会法。使用电子经纬仪配合钢尺2″全站仪。7、沉降观测：国家二等水准观测。运用电子水准仪ZeissDini10。第二节人员及测量设备配置一、人员组织根据本工程测量放线的工作量和工作难度，本工程的测量人员安排如下：测量负责人1名，负责测量工作组织安排、设备管理、工作进度管理；测量技术负责人2名，负责测量技术管理，测量放线质量管理，测量技术资料编制；测量放线工6名，负责测量放线操作。二、设备配置名称精度数量用途高精度全站仪±2mm+2ppm／±2"1台控制网主轴线和钢结构等重要部位测设、校核；工程基准的传递与复验；变形观测；高程基准传递。GPS测量仪5mm+1ppm1台控制测量、实时监测中精度全站仪±2mm+2ppm／±2"1台主轴线测设、坐标放样、测距、传测标高，钢结构安装、竣工测量、变形观测电子经纬仪2"4台施测面的角度测量、次要轴线的竖向传递，变形观测，钢结构安装。精密数字水准仪S0.42台水准路线、沉降观测、复验标高。数字水准仪S12台沉降观测、竣工测量、常规水准测量普通水准仪S32台常规水准测量激光铅直仪10"3台重要轴线的竖向传递激光平面仪10"3台水平面控制计算机（一台为笔记本电脑）3台内业计算与管理、测量数据库。三、高技术含量测量设备的应用1、高精度全站仪①测量功能全。日本TOPCON全站仪既可测量角度，也可测量距离，还可以测量三维坐标，对于结构复杂的体育场施工测量放样可充分发挥其优势，提高作业效率。②测量精度高。日本TOPCON-701全站仪测角精度2″，测距精度2mm+2ppm，相比经纬仪测角和钢尺量距，可提高测量放线的精度，减少施工测量误差。2、GPS技术的应用GPS技术在工作强度、工作量、工效、精度、可靠性等各项指标的测定上都具有优势，通过与计算机系统结合，该技术已经引起了建设工程测量技术新一轮技术变革。采用GPS技术可以进行高速度、高精度的测量，实现整个工程结构各个节点的空间位置的精度，能够有效解决复杂的结构施工测量与控制难题。第三节测量控制网一、平面控制网的测设（一）场区平面控制网布设原则及要求1、平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；2、轴线控制网的布设要根据设计总平面图、首层平面图、基础平面图及现场条件进行；3、控制点应选在通视条件良好、安全、易保护的地方；4、控制桩位必须用混凝土保护，并用钢管进行围护，并刷红白油漆作好测量...
