怡翔左岭工地主体模板施工方案VIP免费

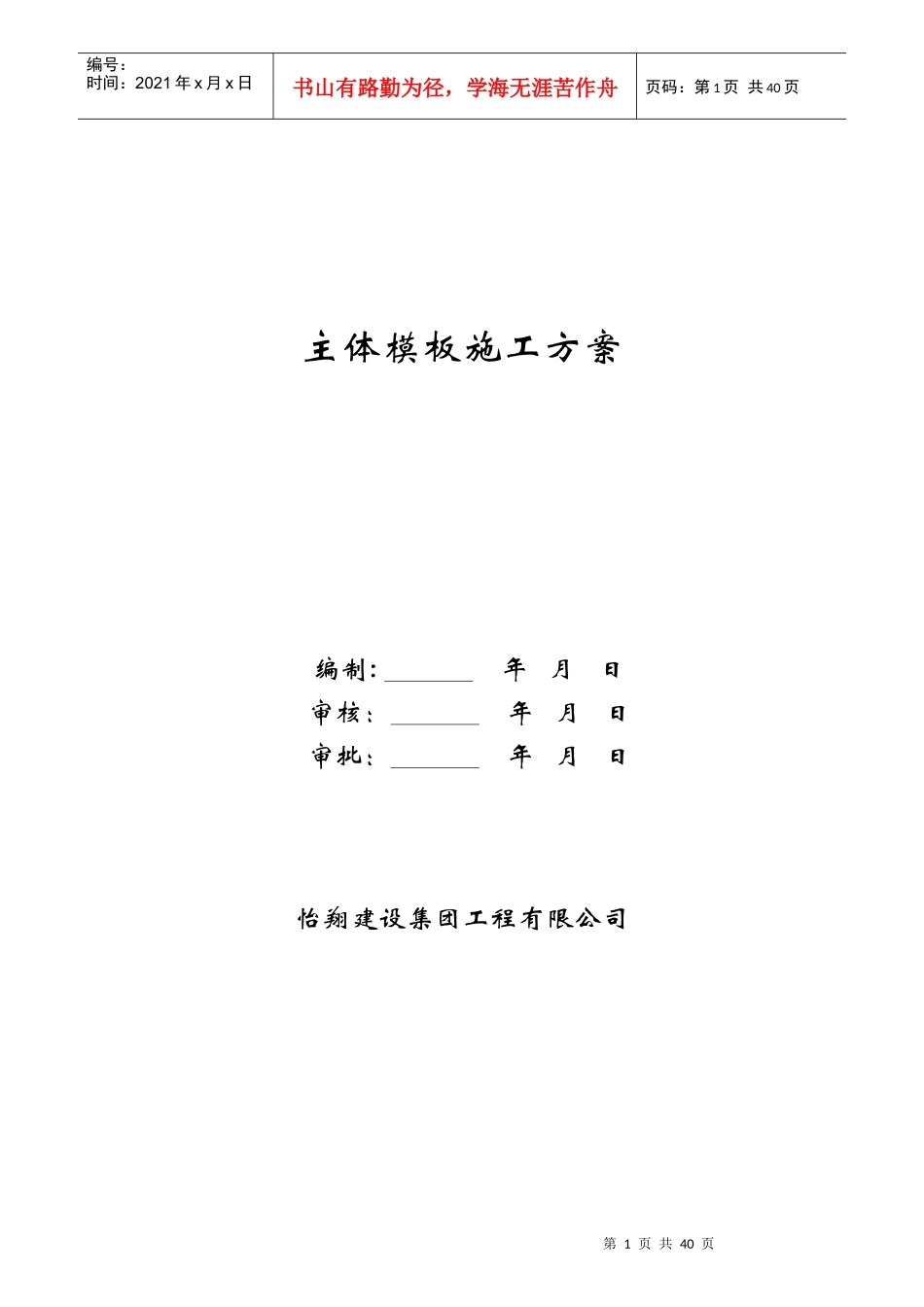

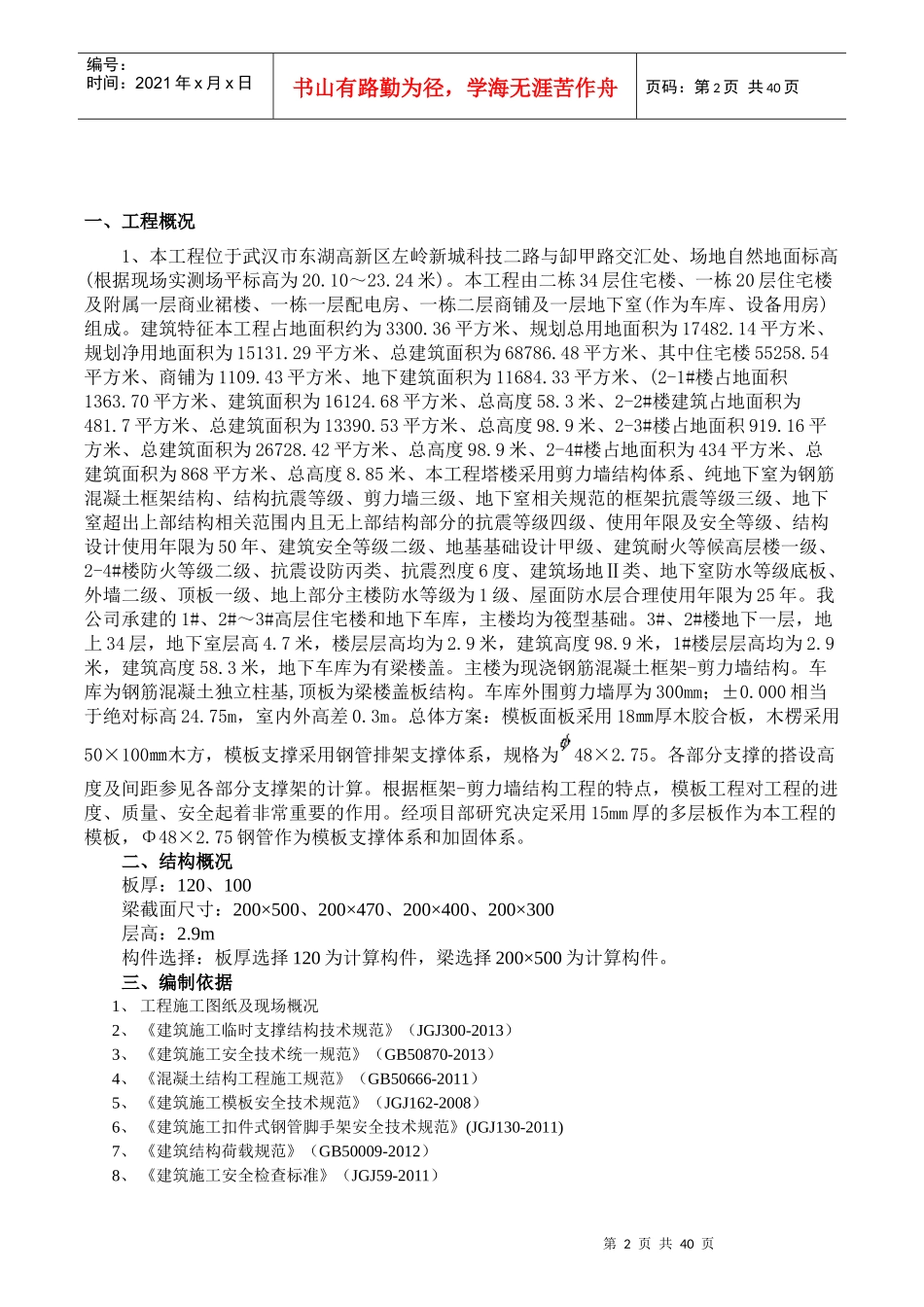

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页主体模板施工方案编制:年月日审核：年月日审批：年月日怡翔建设集团工程有限公司第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页一、工程概况1、本工程位于武汉市东湖高新区左岭新城科技二路与缷甲路交汇处、场地自然地面标高(根据现场实测场平标高为20.10～23.24米)。本工程由二栋34层住宅楼、一栋20层住宅楼及附属一层商业裙楼、一栋一层配电房、一栋二层商铺及一层地下窒(作为车库、设备用房)组成。建筑特征本工程占地面积约为3300.36平方米、规划总用地面积为17482.14平方米、规划净用地面积为15131.29平方米、总建筑面积为68786.48平方米、其中住宅楼55258.54平方米、商铺为1109.43平方米、地下建筑面积为11684.33平方米、(2-1#楼占地面积1363.70平方米、建筑面积为16124.68平方米、总高度58.3米、2-2#楼建筑占地面积为481.7平方米、总建筑面积为13390.53平方米、总高度98.9米、2-3#楼占地面积919.16平方米、总建筑面积为26728.42平方米、总高度98.9米、2-4#楼占地面积为434平方米、总建筑面积为868平方米、总高度8.85米、本工程塔楼采用剪力墙结构体系、纯地下窒为钢筋混凝土框架结构、结构抗震等级、剪力墙三级、地下窒相关规范的框架抗震等级三级、地下窒超出上部结构相关范围内且无上部结构部分的抗震等级四级、使用年限及安全等级、结构设计使用年限为50年、建筑安全等级二级、地基基础设计甲级、建筑耐火等候高层楼一级、2-4#楼防火等级二级、抗震设防丙类、抗震烈度6度、建筑场地Ⅱ类、地下窒防水等级底板、外墙二级、顶板一级、地上部分主楼防水等级为1级、屋面防水层合理使用年限为25年。我公司承建的1#、2#～3#高层住宅楼和地下车库，主楼均为筏型基础。3#、2#楼地下一层，地上34层，地下室层高4.7米，楼层层高均为2.9米，建筑高度98.9米，1#楼层层高均为2.9米，建筑高度58.3米，地下车库为有梁楼盖。主楼为现浇钢筋混凝土框架-剪力墙结构。车库为钢筋混凝土独立柱基,顶板为梁楼盖板结构。车库外围剪力墙厚为300mm；±0.000相当于绝对标高24.75m，室内外高差0.3m。总体方案：模板面板采用18㎜厚木胶合板，木楞采用50×100㎜木方，模板支撑采用钢管排架支撑体系，规格为48×2.75。各部分支撑的搭设高度及间距参见各部分支撑架的计算。根据框架-剪力墙结构工程的特点，模板工程对工程的进度、质量、安全起着非常重要的作用。经项目部研究决定采用15mm厚的多层板作为本工程的模板，Φ48×2.75钢管作为模板支撑体系和加固体系。二、结构概况板厚：120、100梁截面尺寸：200×500、200×470、200×400、200×300层高：2.9m构件选择：板厚选择120为计算构件，梁选择200×500为计算构件。三、编制依据1、工程施工图纸及现场概况2、《建筑施工临时支撑结构技术规范》（JGJ300-2013）3、《建筑施工安全技术统一规范》（GB50870-2013）4、《混凝土结构工程施工规范》（GB50666-2011）5、《建筑施工模板安全技术规范》（JGJ162-2008）6、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)7、《建筑结构荷载规范》（GB50009-2012）8、《建筑施工安全检查标准》（JGJ59-2011）第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页9、《混凝土结构设计规范》（GB50010-2010）10、《建筑施工高处作业安全技术规范》（JGJ80-91）11、《钢结构设计规范》（GB50017-2003）12、《木结构设计规范》（GB50005-2003）13、《钢管脚手架扣件》（GB15831-2006）14、《混凝土模板用胶合板》GB/T17656-200815、《混凝土结构工程施工质量验收规范》（GB50204-2011版)16、《建筑施工模板安全技术规范》（JGJ162-2008）17、建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）18、《危险性较大的分部分项工程安全管理办法》（建质[2009]87号文件）19、《建设工程高大模板支撑系统施工安全监督管理导则》（建质[2009]254号文件）四、方案及材料选择1、模板方案的选择该工程结构形式为剪力墙结构，墙体、...
