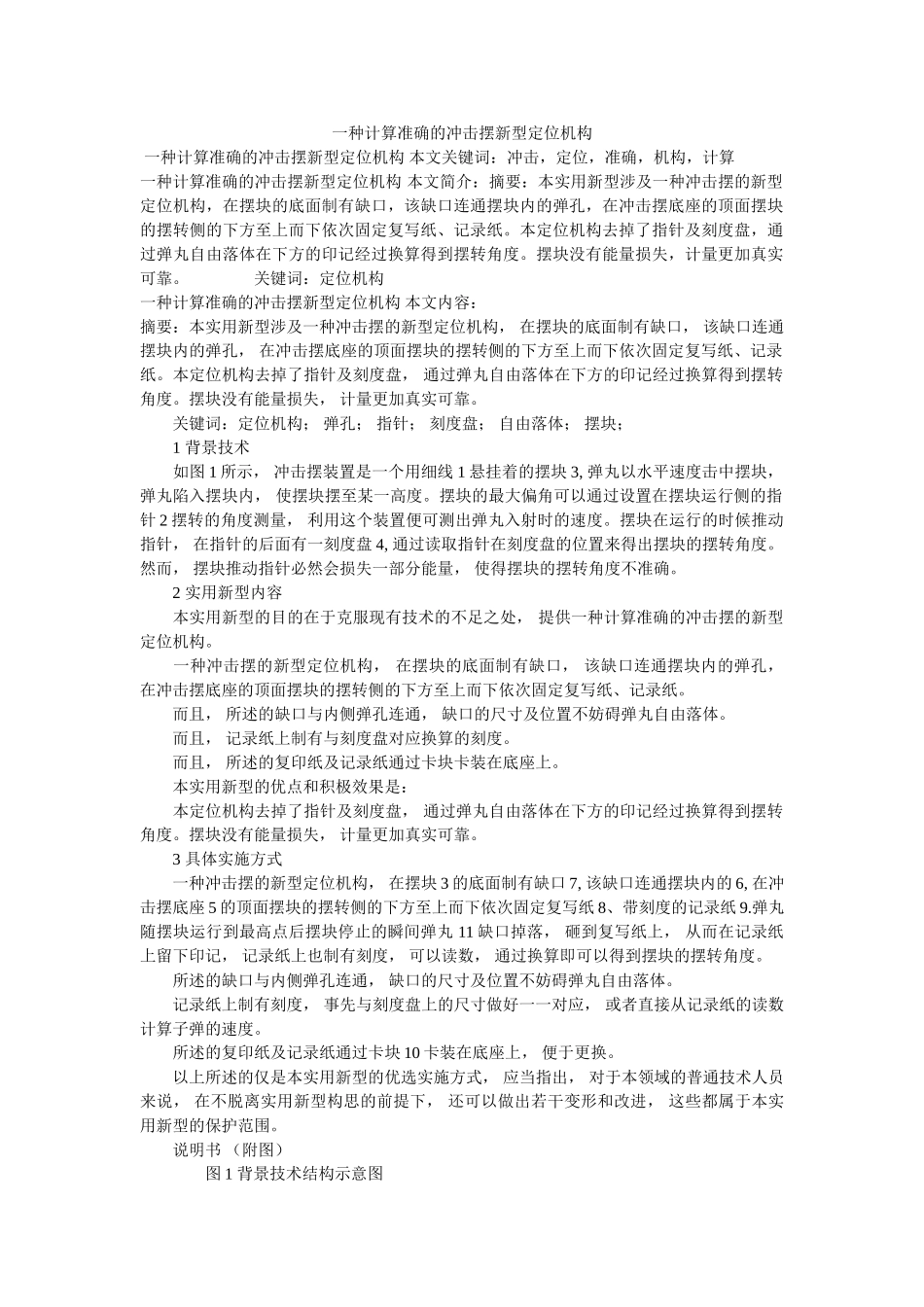

一种计算准确的冲击摆新型定位机构 VIP免费

一种计算准确的冲击摆新型定位机构一种计算准确的冲击摆新型定位机构本文关键词：冲击，定位，准确，机构，计算一种计算准确的冲击摆新型定位机构本文简介：摘要：本实用新型涉及一种冲击摆的新型定位机构，在摆块的底面制有缺口，该缺口连通摆块内的弹孔，在冲击摆底座的顶面摆块的摆转侧的下方至上而下依次固定复写纸、记录纸。本定位机构去掉了指针及刻度盘，通过弹丸自由落体在下方的印记经过换算得到摆转角度。摆块没有能量损失，计量更加真实可靠。关键词：定位机构一种计算准确的冲击摆新型定位机构本文内容：摘要：本实用新型涉及一种冲击摆的新型定位机构，在摆块的底面制有缺口，该缺口连通摆块内的弹孔，在冲击摆底座的顶面摆块的摆转侧的下方至上而下依次固定复写纸、记录纸。本定位机构去掉了指针及刻度盘，通过弹丸自由落体在下方的印记经过换算得到摆转角度。摆块没有能量损失，计量更加真实可靠。关键词：定位机构；弹孔；指针；刻度盘；自由落体；摆块；1背景技术如图1所示，冲击摆装置是一个用细线1悬挂着的摆块3,弹丸以水平速度击中摆块，弹丸陷入摆块内，使摆块摆至某一高度。摆块的最大偏角可以通过设置在摆块运行侧的指针2摆转的角度测量，利用这个装置便可测出弹丸入射时的速度。摆块在运行的时候推动指针，在指针的后面有一刻度盘4,通过读取指针在刻度盘的位置来得出摆块的摆转角度。然而，摆块推动指针必然会损失一部分能量，使得摆块的摆转角度不准确。2实用新型内容本实用新型的目的在于克服现有技术的不足之处，提供一种计算准确的冲击摆的新型定位机构。一种冲击摆的新型定位机构，在摆块的底面制有缺口，该缺口连通摆块内的弹孔，在冲击摆底座的顶面摆块的摆转侧的下方至上而下依次固定复写纸、记录纸。而且，所述的缺口与内侧弹孔连通，缺口的尺寸及位置不妨碍弹丸自由落体。而且，记录纸上制有与刻度盘对应换算的刻度。而且，所述的复印纸及记录纸通过卡块卡装在底座上。本实用新型的优点和积极效果是：本定位机构去掉了指针及刻度盘，通过弹丸自由落体在下方的印记经过换算得到摆转角度。摆块没有能量损失，计量更加真实可靠。3具体实施方式一种冲击摆的新型定位机构，在摆块3的底面制有缺口7,该缺口连通摆块内的6,在冲击摆底座5的顶面摆块的摆转侧的下方至上而下依次固定复写纸8、带刻度的记录纸9.弹丸随摆块运行到最高点后摆块停止的瞬间弹丸11缺口掉落，砸到复写纸上，从而在记录纸上留下印记，记录纸上也制有刻度，可以读数，通过换算即可以得到摆块的摆转角度。所述的缺口与内侧弹孔连通，缺口的尺寸及位置不妨碍弹丸自由落体。记录纸上制有刻度，事先与刻度盘上的尺寸做好一一对应，或者直接从记录纸的读数计算子弹的速度。所述的复印纸及记录纸通过卡块10卡装在底座上，便于更换。以上所述的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。说明书（附图）图1背景技术结构示意图图2本申请结构示意图图3本申请运动状态结构示意图4结语（1）一种冲击摆的新型定位机构，其特征在于：在摆块的底面制有缺口，该缺口连通摆块内的弹孔，在冲击摆底座的顶面摆块的摆转侧的下方至上而下依次固定复写纸、记录纸。（2）根据权利要求1所述的冲击摆的新型定位机构，其特征在于：所述的缺口与内侧弹孔连通，缺口的尺寸及位置不妨碍弹丸自由落体。（3）根据权利要求1所述的冲击摆的新型定位机构，其特征在于：记录纸上制有与刻度盘对应换算的刻度。（4）根据权利要求1所述的冲击摆的新型定位机构，其特征在于：所述的复印纸及记录纸通过卡块卡装在底座上。参考文献[1]王冰，贾磊，张慧玲。机械制图[M].北京：航空工业出版社，2014.[2]曹丕显，吴林涛，柳杰，黄荣基。高中科学创新发明探索[M].深圳：海天出版社，2012.《》
