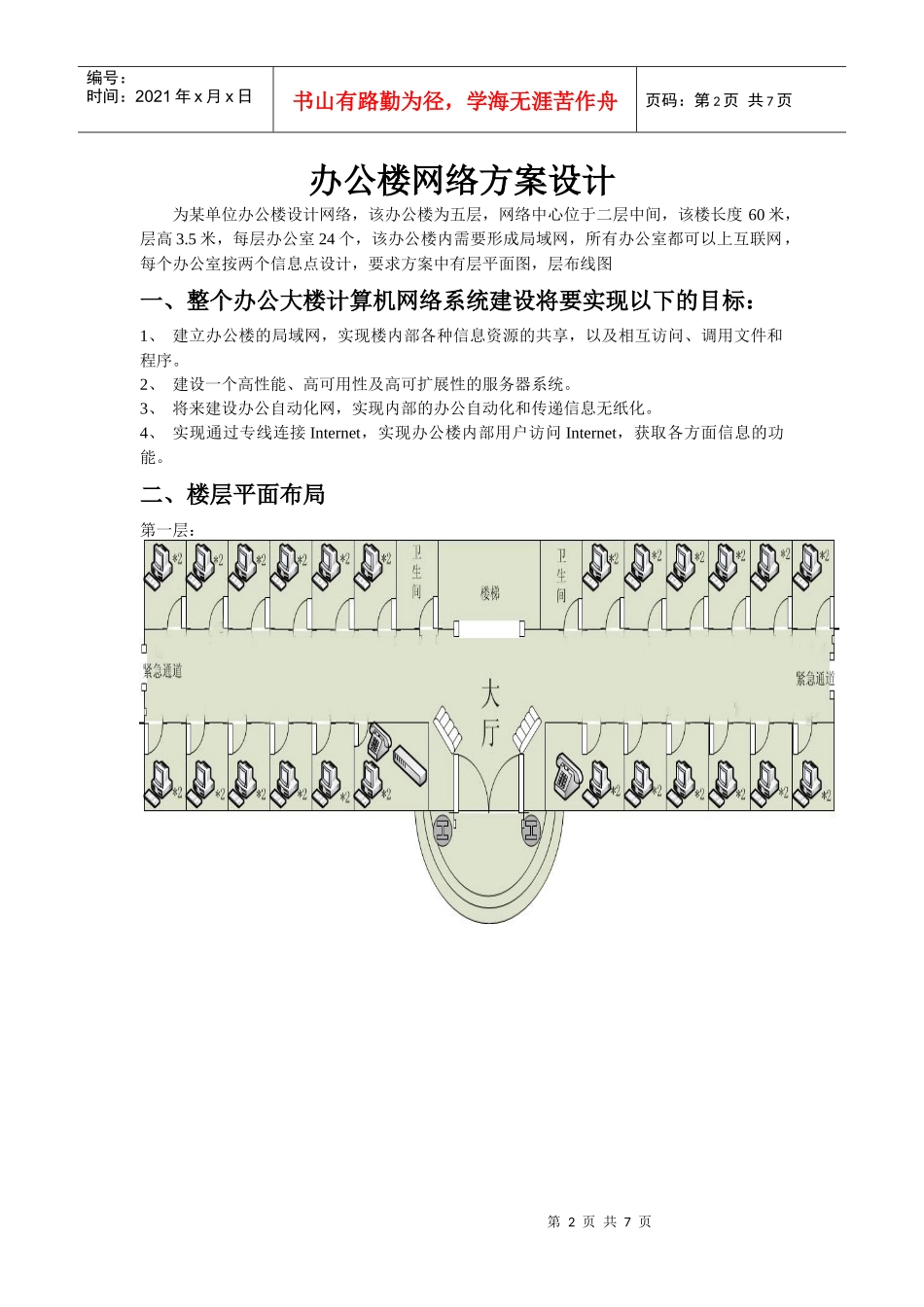

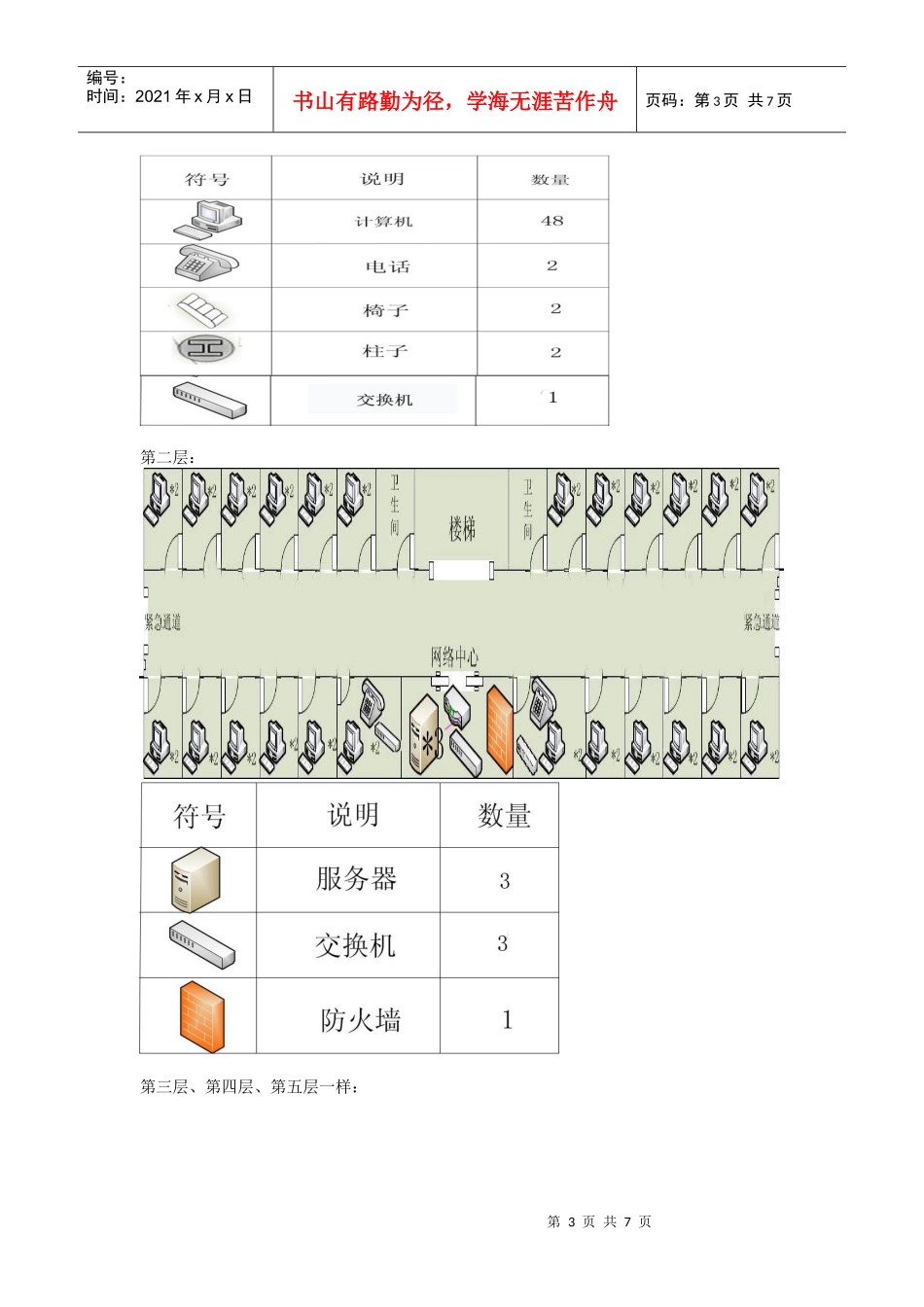

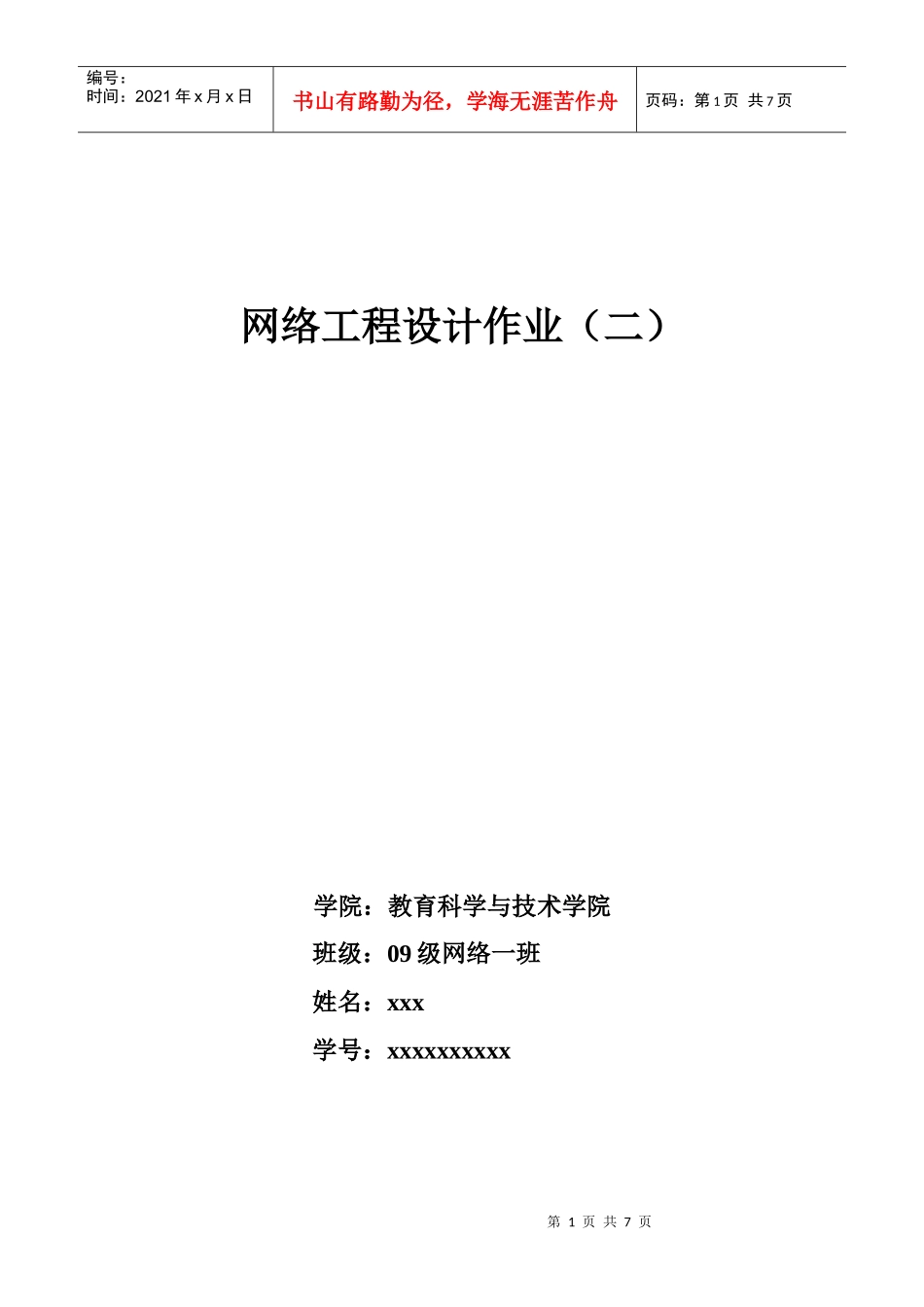

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页网络工程设计作业（二）学院：教育科学与技术学院班级：09级网络一班姓名：xxx学号：xxxxxxxxxx第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页办公楼网络方案设计为某单位办公楼设计网络，该办公楼为五层，网络中心位于二层中间，该楼长度60米，层高3.5米，每层办公室24个，该办公楼内需要形成局域网，所有办公室都可以上互联网，每个办公室按两个信息点设计，要求方案中有层平面图，层布线图一、整个办公大楼计算机网络系统建设将要实现以下的目标：1、建立办公楼的局域网，实现楼内部各种信息资源的共享，以及相互访问、调用文件和程序。2、建设一个高性能、高可用性及高可扩展性的服务器系统。3、将来建设办公自动化网，实现内部的办公自动化和传递信息无纸化。4、实现通过专线连接Internet，实现办公楼内部用户访问Internet，获取各方面信息的功能。二、楼层平面布局第一层：第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页第二层：第三层、第四层、第五层一样：第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页三、层布线图（1）一层：（2）二层：第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页（3）三、四、五层：（4）竖直方向上：第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页四、预算网线一箱305米设备型号配置单价数量金额网线AMP超五类网线产品适用：1000Base-T最大单段：100米传输速率：100Mbps包装长度：305米75023箱17250路由器H3CER5200广域网接：2个局域网接：3个传输速率：10/100/1000Mbps网络管理：基于Web的用户管理接口用户数量：300台防火墙：内置防火墙370013700防火墙思科PIX-506E-BUN-K9最大吞吐量100Mbps安全过滤带宽30Mbps无用户数限制25000并发连接数699016990核心交换机H3CS5800-32C传输速率：10/100/1000/10000Mbps端口数量：28个包转发率：156MppsMAC地址：32K25500125500一般交换机华为S5700-48TP-SI(AC)传输速率：10/100/1000Mbps端口数量：52个背板带宽：256Gbps8230541150第7页共7页第6页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共7页包转发率：72Mpps电话交换机沪光HG-804外线16分机5201520服务器HPProLiantDL380G7(589150-AA1)产品类型：企业级;标配CPU：2颗内存容量：6GBDDR319000359700电话高科HCD328号码存储：50组(8位)来电显示,来电翻查、回拨;15组(8位)拨出号码查号,查时;1组自动IP及1组手动IP；屏幕显示：万年历来电显示,显示亮度可调；3510350计算机联想扬天T2900D（E3400）屏幕尺寸：20英寸CPU型号：英特尔赛扬双核E340CPU频率：2600MHz内存容量：2GBDDR2667MHz硬盘容量：320GB7200转，SATA2声卡描述：集成2850250712500电话线秋叶原（CHOSEAL）Q80二芯扁平59/100m15090网络机柜慧腾A26042U容量：42U；标准：19英寸材料及工：钢化玻璃前门和金属后门高度：2000mm宽度：600mm深度：1000mm220012200网线水晶头RJ-458针1520520电话线水晶头RJ-114针13030线槽PVC线槽——1.8535006475总计876975元
