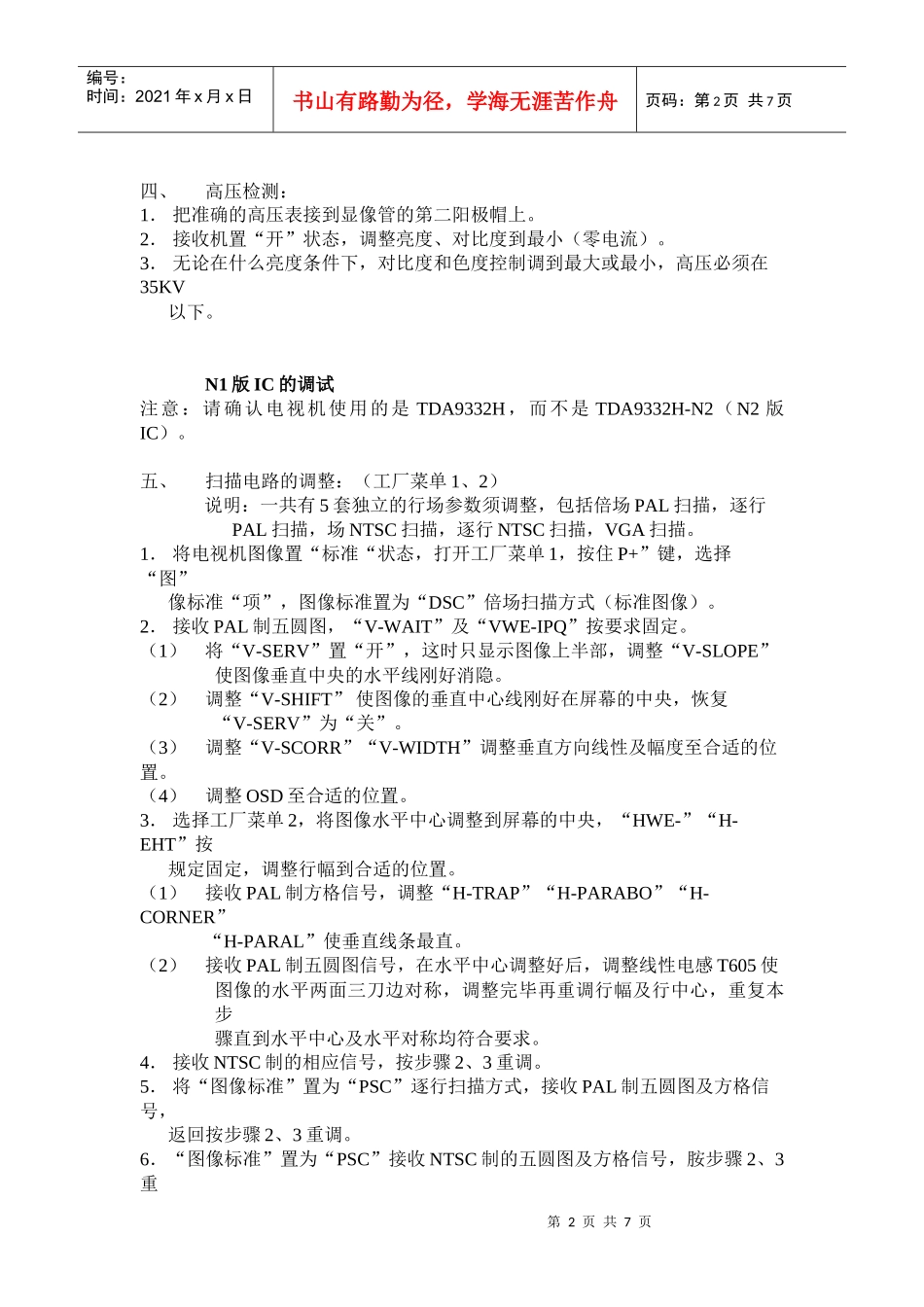

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页A2991彩色电视机调试说明(T3498P2916T2912)一、调试须知：1．欲调试的机芯中所安装的存贮器IC（N602）必须在安装前预选用写入器将母片中的数据写入其中，且未经设计人员允不得在调试中更改本调试说明所列之项目的数据。2．在调试之前，整机必须预热30分钟，并对整机进行消磁。3．TDA9332H（简称：N1版IC）和TDA9332H-N2（简称：N2版IC）的调试内容有不同。支持N1/N2版IC的MCU在工厂菜单1的首行版本说明中有“-N2”字样，否则该MCU仅支持N1版IC。4．选用N1版IC时调试前将工厂菜单6“OPO”设为“2A”。支持N1/N2版IC的MCU选用N2版IC时调试前将工厂菜单6“OPO”设为“A6”。5．支持N1/N2版IC的MUC检测到N2版IC时，在工厂菜单6的最后一行显示“TDA9332H-N2”否则显示“TDA9332H”。二、工厂调试菜单的使用方法：1．按动调试专用设遥控器上的“SERVICE”键打开工厂菜单。2．根据需要按动数字键“1”-“8”选择相应的分菜单，按“AVC”键使菜单项突出显示。3．根据需要使用“P+↑”、“P-↓”节目加减键盘，选择分菜单中的相应调试项目，选择的调试项目以突出显示。4．使用音量加减键“V-”、“V+”改变该项目的设置至所属的数据。5．重复进入第2至第5项，以完成其它项目数据的调整。6．按动调试专用遥控器上的“AV/TV”键以退出工厂调试菜单。7．在电视机老化前，将菜单6“OPTION3”项按规定值加1，则取消蓝屏及无信号关机，老化后，必须将“OPTION3”恢复为规定值。8．调试中，如需切换TV节目，可打开工厂菜单1，按“P+”键直至选中“节目号”项，进行切换，另外“频道号”及“微调”作用与“频道设定”菜单中的对应项目同，也可进行调整用。三、电源调整：1．确认交流电源是220V，50Hz。2．电视机置“开”位置，让电视机接收电视信号，并使电视机处于“标准”状态。3．用可靠的直流电压表检测主电源PCB板上C925“+”端与“地”之间电压。4．检查主电源扫描PCB板上的C925“+”端与“地”之间电压为+140V±0.5V。注意：根据不同配管，B+电源可能有调整，请注意参考相应资料。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页四、高压检测：1．把准确的高压表接到显像管的第二阳极帽上。2．接收机置“开”状态，调整亮度、对比度到最小（零电流）。3．无论在什么亮度条件下，对比度和色度控制调到最大或最小，高压必须在35KV以下。N1版IC的调试注意：请确认电视机使用的是TDA9332H，而不是TDA9332H-N2（N2版IC）。五、扫描电路的调整：（工厂菜单1、2）说明：一共有5套独立的行场参数须调整，包括倍场PAL扫描，逐行PAL扫描，场NTSC扫描，逐行NTSC扫描，VGA扫描。1．将电视机图像置“标准“状态，打开工厂菜单1，按住P+”键，选择“图”像标准“项”，图像标准置为“DSC”倍场扫描方式（标准图像）。2．接收PAL制五圆图，“V-WAIT”及“VWE-IPQ”按要求固定。（1）将“V-SERV”置“开”，这时只显示图像上半部，调整“V-SLOPE”使图像垂直中央的水平线刚好消隐。（2）调整“V-SHIFT”使图像的垂直中心线刚好在屏幕的中央，恢复“V-SERV”为“关”。（3）调整“V-SCORR”“V-WIDTH”调整垂直方向线性及幅度至合适的位置。（4）调整OSD至合适的位置。3．选择工厂菜单2，将图像水平中心调整到屏幕的中央，“HWE-”“H-EHT”按规定固定，调整行幅到合适的位置。（1）接收PAL制方格信号，调整“H-TRAP”“H-PARABO”“H-CORNER”“H-PARAL”使垂直线条最直。（2）接收PAL制五圆图信号，在水平中心调整好后，调整线性电感T605使图像的水平两面三刀边对称，调整完毕再重调行幅及行中心，重复本步骤直到水平中心及水平对称均符合要求。4．接收NTSC制的相应信号，按步骤2、3重调。5．将“图像标准”置为“PSC”逐行扫描方式，接收PAL制五圆图及方格信号，返回按步骤2、3重调。6．“图像标准”置为“PSC”接收NTSC制的五圆图及方格信号，胺步骤2、3重第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页调。7．按压“AV/TV...
