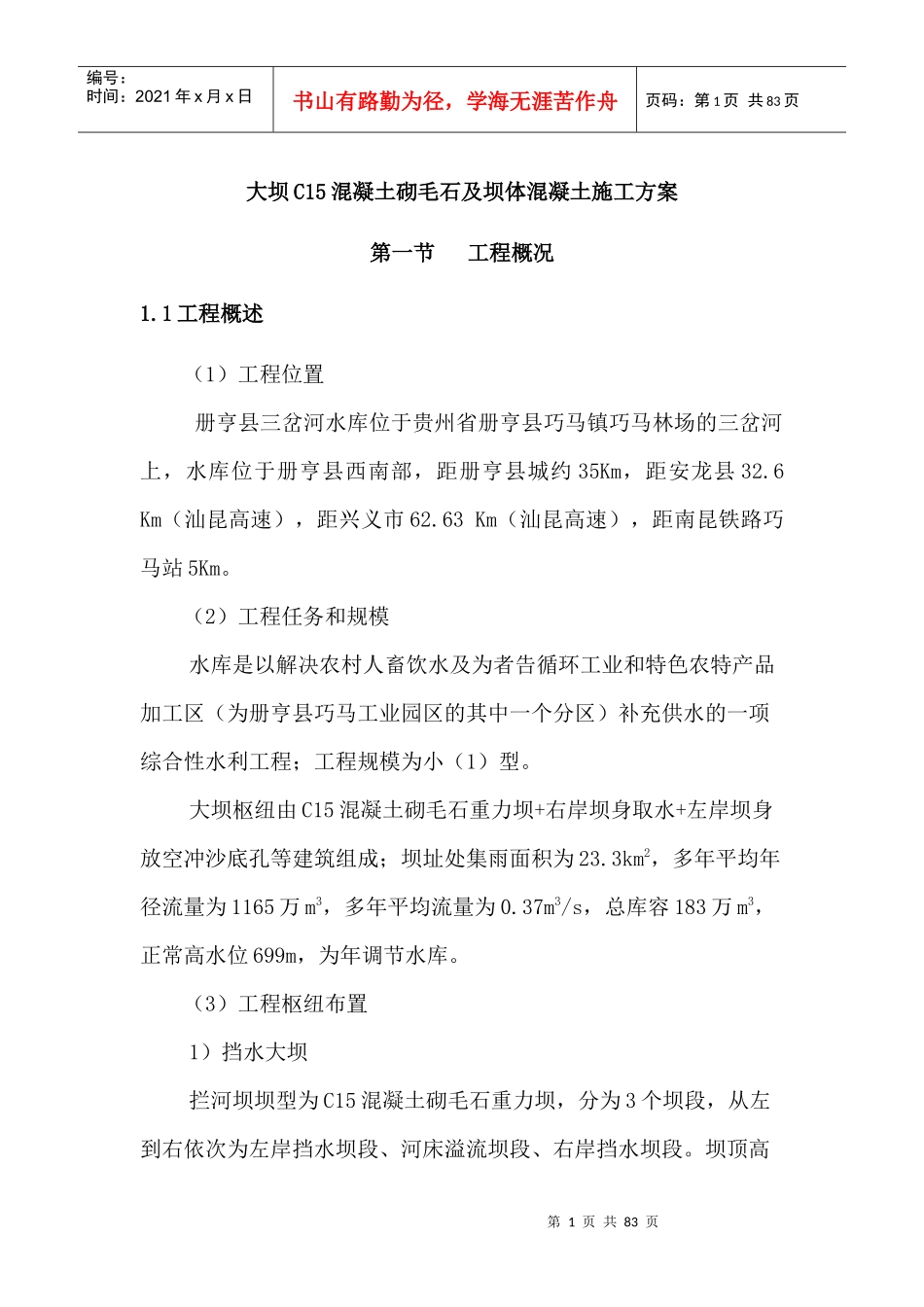

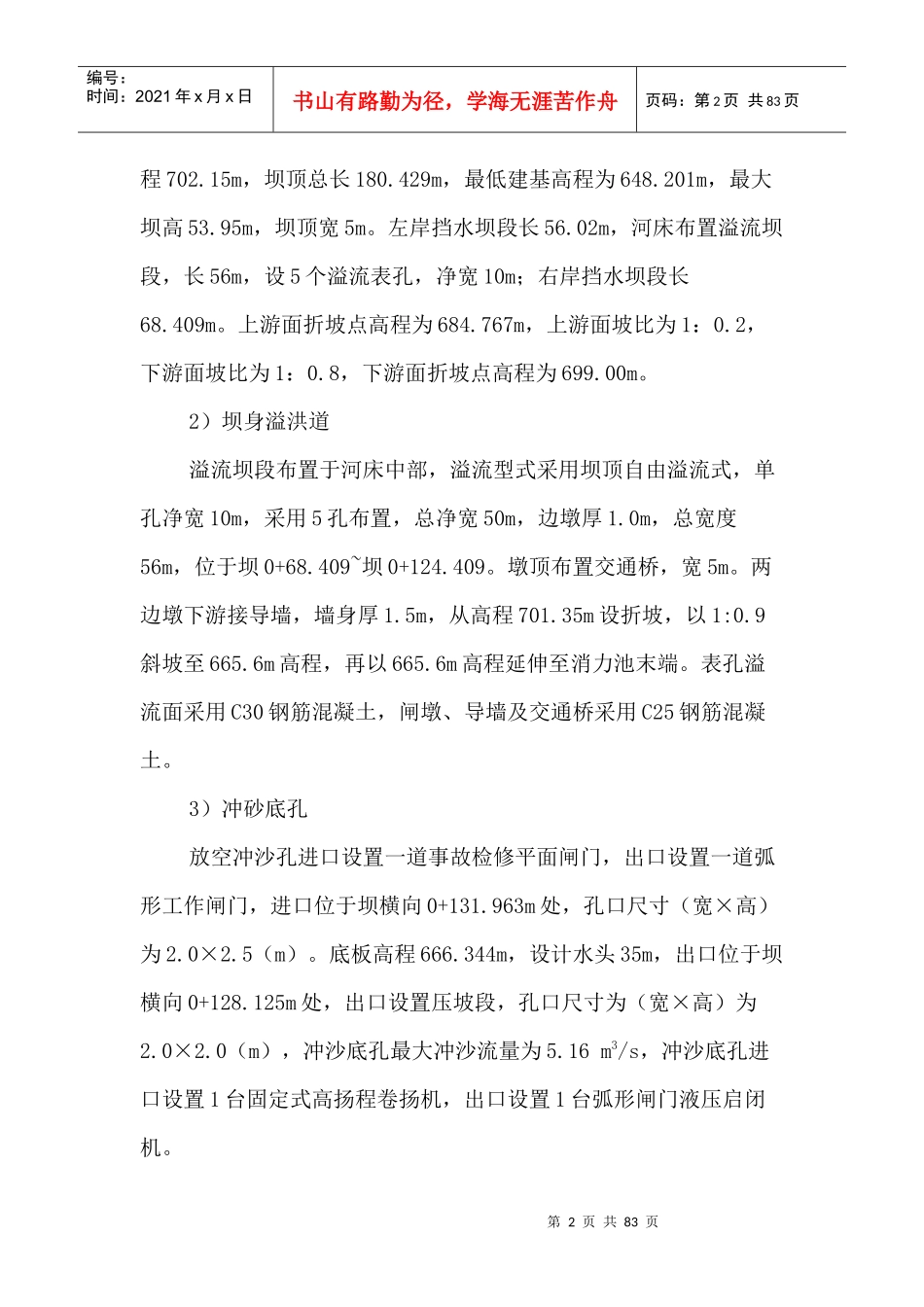

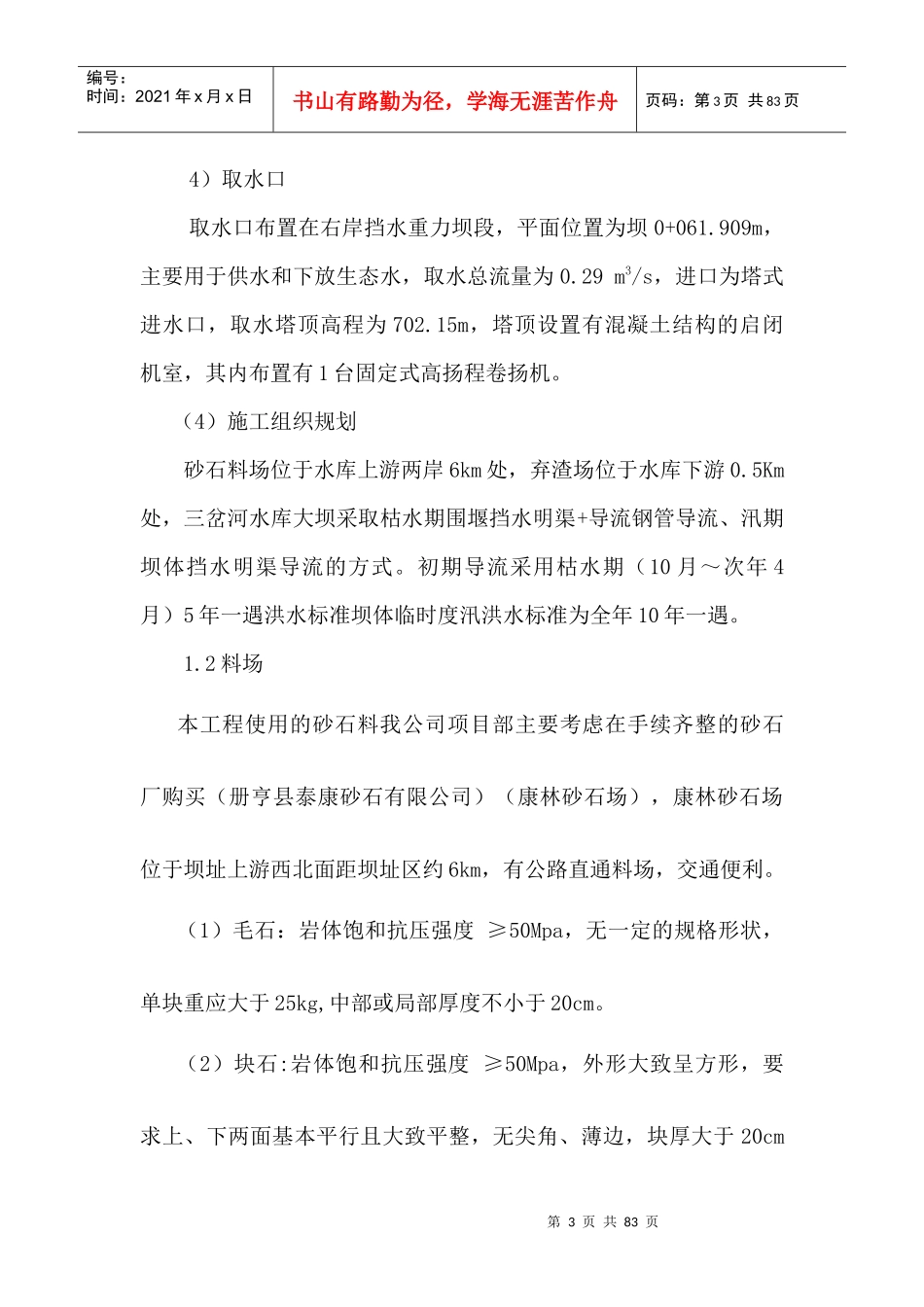

第1页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共83页大坝C15混凝土砌毛石及坝体混凝土施工方案第一节工程概况1.1工程概述（1）工程位置册亨县三岔河水库位于贵州省册亨县巧马镇巧马林场的三岔河上，水库位于册亨县西南部，距册亨县城约35Km，距安龙县32.6Km（汕昆高速），距兴义市62.63Km（汕昆高速），距南昆铁路巧马站5Km。（2）工程任务和规模水库是以解决农村人畜饮水及为者告循环工业和特色农特产品加工区（为册亨县巧马工业园区的其中一个分区）补充供水的一项综合性水利工程；工程规模为小（1）型。大坝枢纽由C15混凝土砌毛石重力坝+右岸坝身取水+左岸坝身放空冲沙底孔等建筑组成；坝址处集雨面积为23.3km2，多年平均年径流量为1165万m3，多年平均流量为0.37m3/s，总库容183万m3，正常高水位699m，为年调节水库。（3）工程枢纽布置1）挡水大坝拦河坝坝型为C15混凝土砌毛石重力坝，分为3个坝段，从左到右依次为左岸挡水坝段、河床溢流坝段、右岸挡水坝段。坝顶高第2页共83页第1页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共83页程702.15m，坝顶总长180.429m，最低建基高程为648.201m，最大坝高53.95m，坝顶宽5m。左岸挡水坝段长56.02m，河床布置溢流坝段，长56m，设5个溢流表孔，净宽10m；右岸挡水坝段长68.409m。上游面折坡点高程为684.767m，上游面坡比为1：0.2，下游面坡比为1：0.8，下游面折坡点高程为699.00m。2）坝身溢洪道溢流坝段布置于河床中部，溢流型式采用坝顶自由溢流式，单孔净宽10m，采用5孔布置，总净宽50m，边墩厚1.0m，总宽度56m，位于坝0+68.409~坝0+124.409。墩顶布置交通桥，宽5m。两边墩下游接导墙，墙身厚1.5m，从高程701.35m设折坡，以1:0.9斜坡至665.6m高程，再以665.6m高程延伸至消力池末端。表孔溢流面采用C30钢筋混凝土，闸墩、导墙及交通桥采用C25钢筋混凝土。3）冲砂底孔放空冲沙孔进口设置一道事故检修平面闸门，出口设置一道弧形工作闸门，进口位于坝横向0+131.963m处，孔口尺寸（宽×高）为2.0×2.5（m）。底板高程666.344m，设计水头35m，出口位于坝横向0+128.125m处，出口设置压坡段，孔口尺寸为（宽×高）为2.0×2.0（m），冲沙底孔最大冲沙流量为5.16m3/s，冲沙底孔进口设置1台固定式高扬程卷扬机，出口设置1台弧形闸门液压启闭机。第3页共83页第2页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共83页4）取水口取水口布置在右岸挡水重力坝段，平面位置为坝0+061.909m，主要用于供水和下放生态水，取水总流量为0.29m3/s，进口为塔式进水口，取水塔顶高程为702.15m，塔顶设置有混凝土结构的启闭机室，其内布置有1台固定式高扬程卷扬机。（4）施工组织规划砂石料场位于水库上游两岸6km处，弃渣场位于水库下游0.5Km处，三岔河水库大坝采取枯水期围堰挡水明渠+导流钢管导流、汛期坝体挡水明渠导流的方式。初期导流采用枯水期（10月～次年4月）5年一遇洪水标准坝体临时度汛洪水标准为全年10年一遇。1.2料场本工程使用的砂石料我公司项目部主要考虑在手续齐整的砂石厂购买（册亨县泰康砂石有限公司）（康林砂石场），康林砂石场位于坝址上游西北面距坝址区约6km，有公路直通料场，交通便利。（1）毛石：岩体饱和抗压强度≥50Mpa，无一定的规格形状，单块重应大于25kg,中部或局部厚度不小于20cm。（2）块石:岩体饱和抗压强度≥50Mpa，外形大致呈方形，要求上、下两面基本平行且大致平整，无尖角、薄边，块厚大于20cm第4页共83页第3页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共83页,最大边长（长、宽、高）不大于100cm。石料应为完整、新鲜灰岩岩块，表面不应含泥，无裂缝，无夹层，不应使用风化石料或易风化的泥质岩块石料，不宜采用片状石。1.3水泥本工程C15混凝土砌毛石坝体水泥采用黔西南州发展资源开发有限公司生产的海螺牌P.O42.5普通硅酸盐水泥。1.4粉煤灰本工程C15混凝土砌毛石坝体使用的粉煤灰主要采用贵州粤黔电力有限责任公司盘南电厂司的二级灰。第二节工程平面布置2.1布置原则（1）应满足劳动保...
