3#氧压机管道吹扫施工方案VIP专享VIP免费

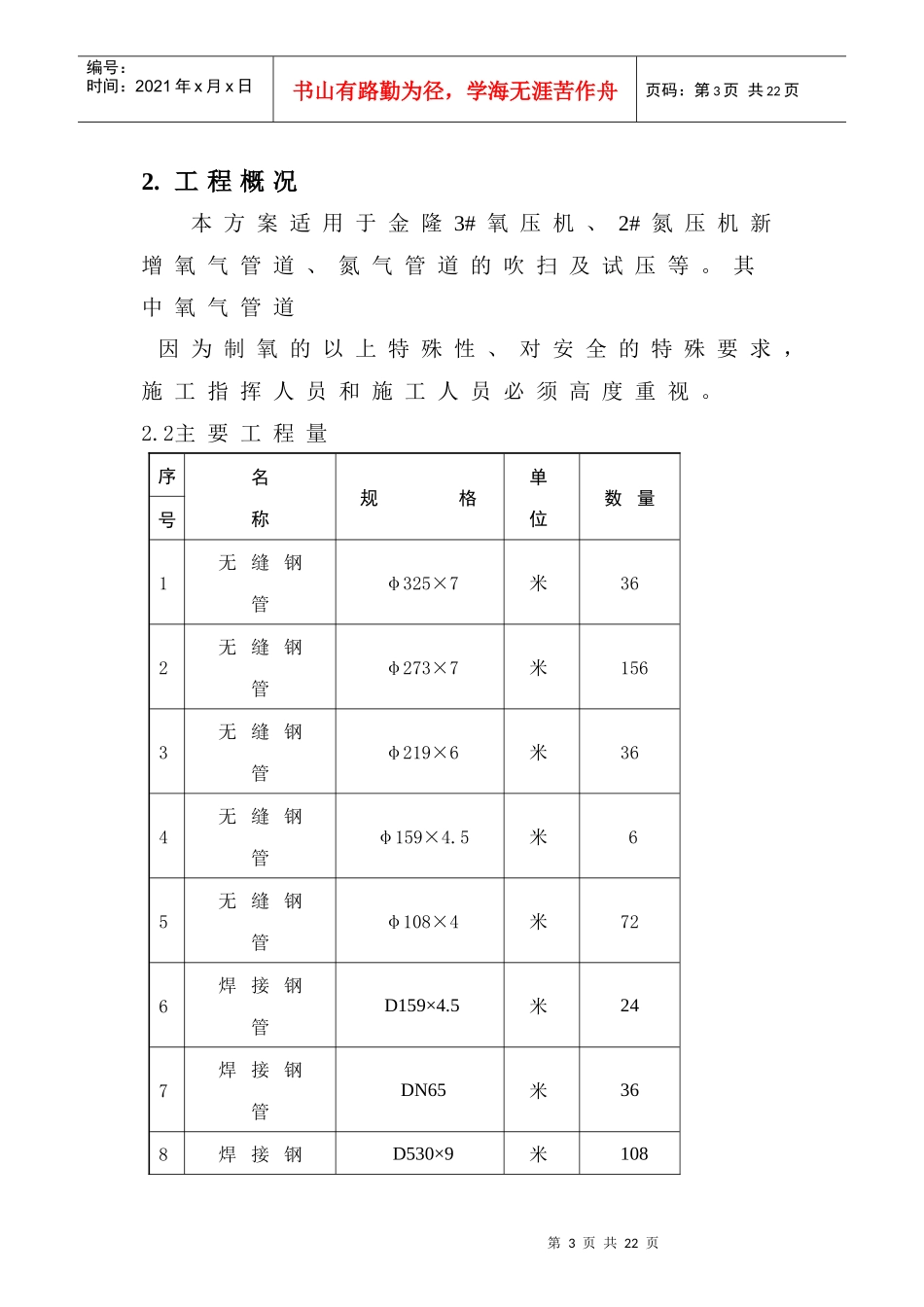

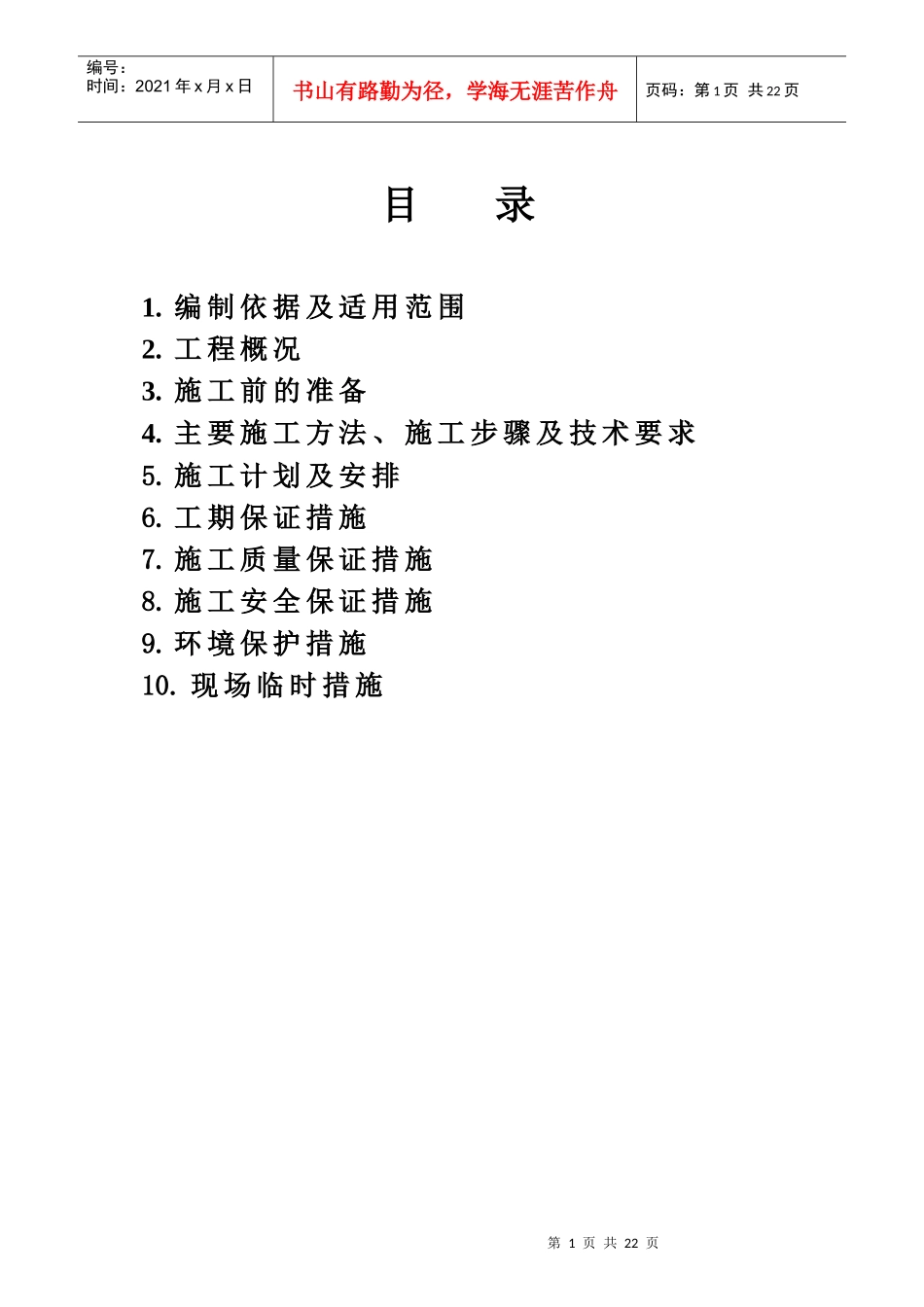

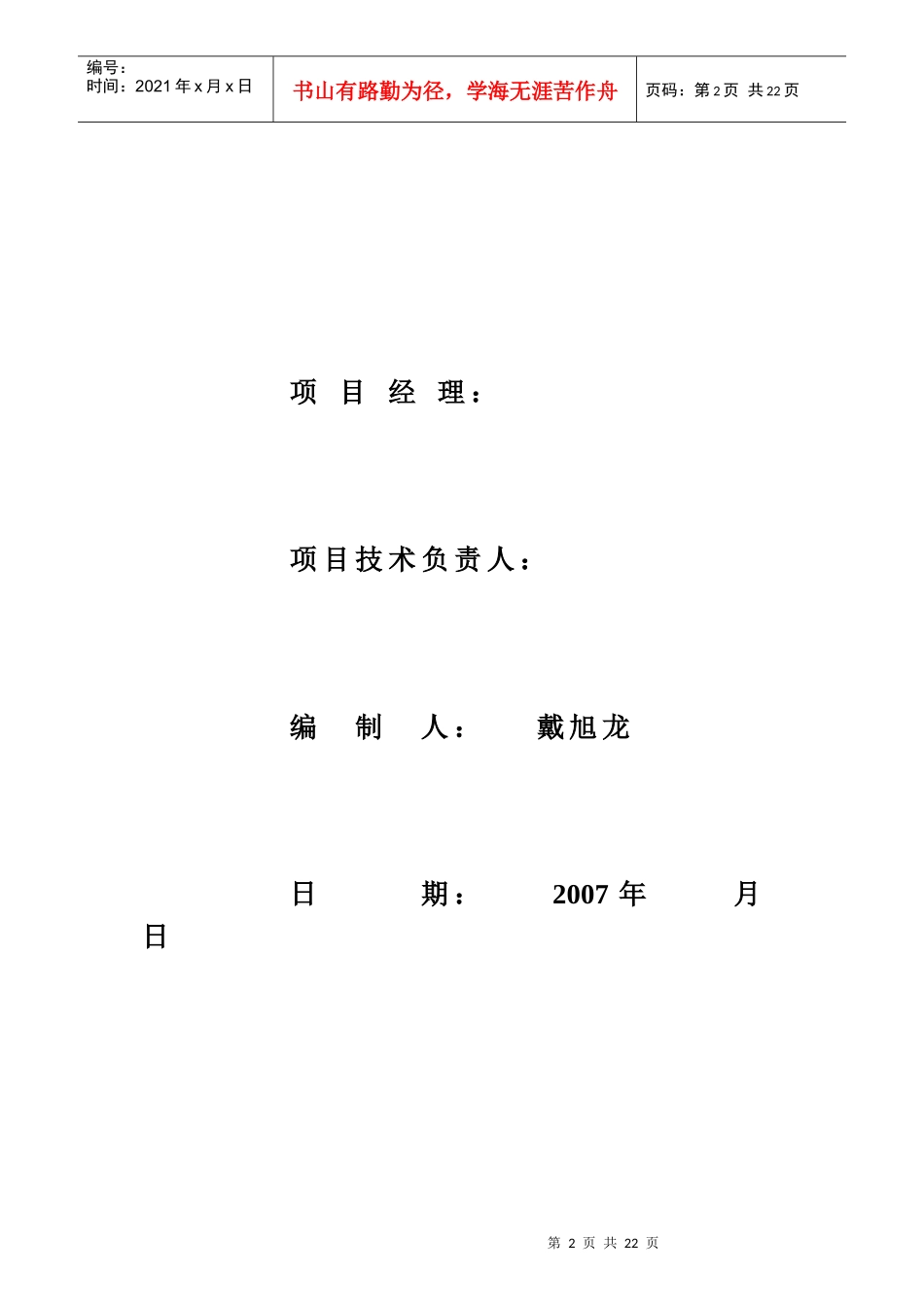

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页目录1.编制依据及适用范围2.工程概况3.施工前的准备4.主要施工方法、施工步骤及技术要求5.施工计划及安排6.工期保证措施7.施工质量保证措施8.施工安全保证措施9.环境保护措施10.现场临时措施第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页项目经理：项目技术负责人：编制人：戴旭龙日期：2007年月日第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页2.工程概况本方案适用于金隆3#氧压机、2#氮压机新增氧气管道、氮气管道的吹扫及试压等。其中氧气管道因为制氧的以上特殊性、对安全的特殊要求，施工指挥人员和施工人员必须高度重视。2.2主要工程量序名称规格单位数量号1无缝钢管φ325×7米362无缝钢管φ273×7米1563无缝钢管φ219×6米364无缝钢管φ159×4.5米65无缝钢管φ108×4米726焊接钢管D159×4.5米247焊接钢管DN65米368焊接钢D530×9米108第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页管3.施工前的准备3.1施工现场准备3.1.1现场要求三通一平。3.1.2材料运输的路线应先作好准备。3.1.3施工现场用电及有关器具应及时运到现场，以保证施工的连续性。3.1.4安装现场做好与其他作业队伍进行交叉作业。3.1.5清理施工场地，做好开工前的一切准备工作。3.1.6根据工程进展情况合理安排组织人员和施工机械设备进场。3.2施工技术准备3.2.1开工前组织主要施工人员学习、审查图纸，进行图纸自、会审，把存在的问题及时反馈给有关责任方。3.2.2编制主要分部分项工程施工方案或施工技术交底，以及工程预算和材料预算，落实主要材料货源，并对来货进行验收报验。3.2.3依据工程预算和材料预算。提前熟悉现场情况，做好劳动力和材料以及工、机具的准备。第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页3.2.4对参加施工的人员进行交底，要求弄清技术要求、技术标准和施工方法。3.3施工材料及工器具的准备3.3.1材料部门根据材料计划落实材料来源;3.3.2根据设备及材料的重量及外形尺寸准备吊装或运输所需要的吊车、汽车、钢丝绳等吊装工具；3.3.3准备管道安装、检测所需要的工器具。3.3.4准备好管道安装用辅材3.3.5所有计量器具必须受过检定且检定有效期内，根据有关计量网络图的配置使用，严禁使用不合格的计量器具。3.3.6所需专用工具备齐，并应事先分清，只能用于指定的设备，不能乱用。3.3.7所有工器具进场后,按照规范程序进行报验。3.3.8供货及时，对业主定货要根据施工进度安装主动催促，确保供应及时。4．主要施工方法、施工步骤及技术要求4.1管道安装主要施工方法及步骤a.管道预制：为提高质量，减少现场组对焊接时间，加快工程进度，节约材料，有利于现场文明施工，管道将采取现场化预制加工。现场现场根据施工单线图和施工技术员的具体要求对管子进行下料、坡口、组装、焊接；第6页共22页第5页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共22页预制长度应考虑到方便于现场安装要求，以便现场调整，管线上固定口要留的合理。同时检验阀门、管件的合格与否，标位清楚，入库待装。b.管道整体配管原则：先大管后小管，先上部后下部；先主管后辅管；先装阀架、阀门后再配管。要求探伤管道必须经过规定的无损探伤检验合格后，才能进入下一安装工序。施工步骤：管道除锈管道刷底漆管道脱脂管道预制支架制作安装管道安装无损探伤管道吹扫管道试压4.2氧气管道安装要求a.接触氧气表面必须除区毛刺、焊瘤、焊渣和铁锈等一切可燃物，保持内避光滑清洁。b.氧气管道弯头、分岔头不应与阀门出口直接相连。阀门出口侧碳钢管、不锈钢管应有长度不小于5倍管外径且不小于1.5米的直管段.c．架空氧气管道按规范要求设置防雷、防静电措施；法兰两侧用导线作跨接。d．架空氧气管道与其他管线之间最小间距应符合下表：名称最小并行净距最小交差净距第7页共22页第6页共22页编号：时间：2...
