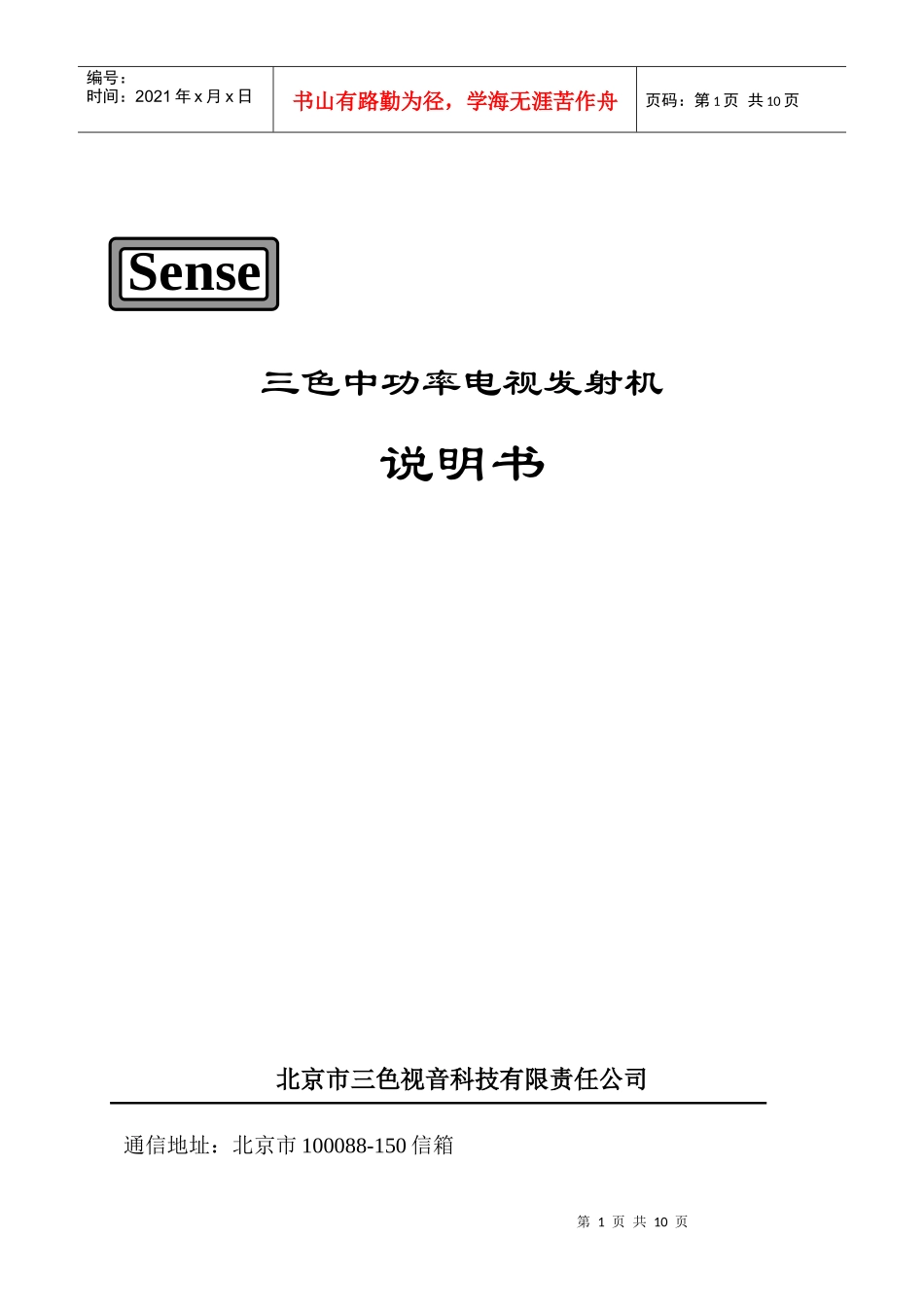

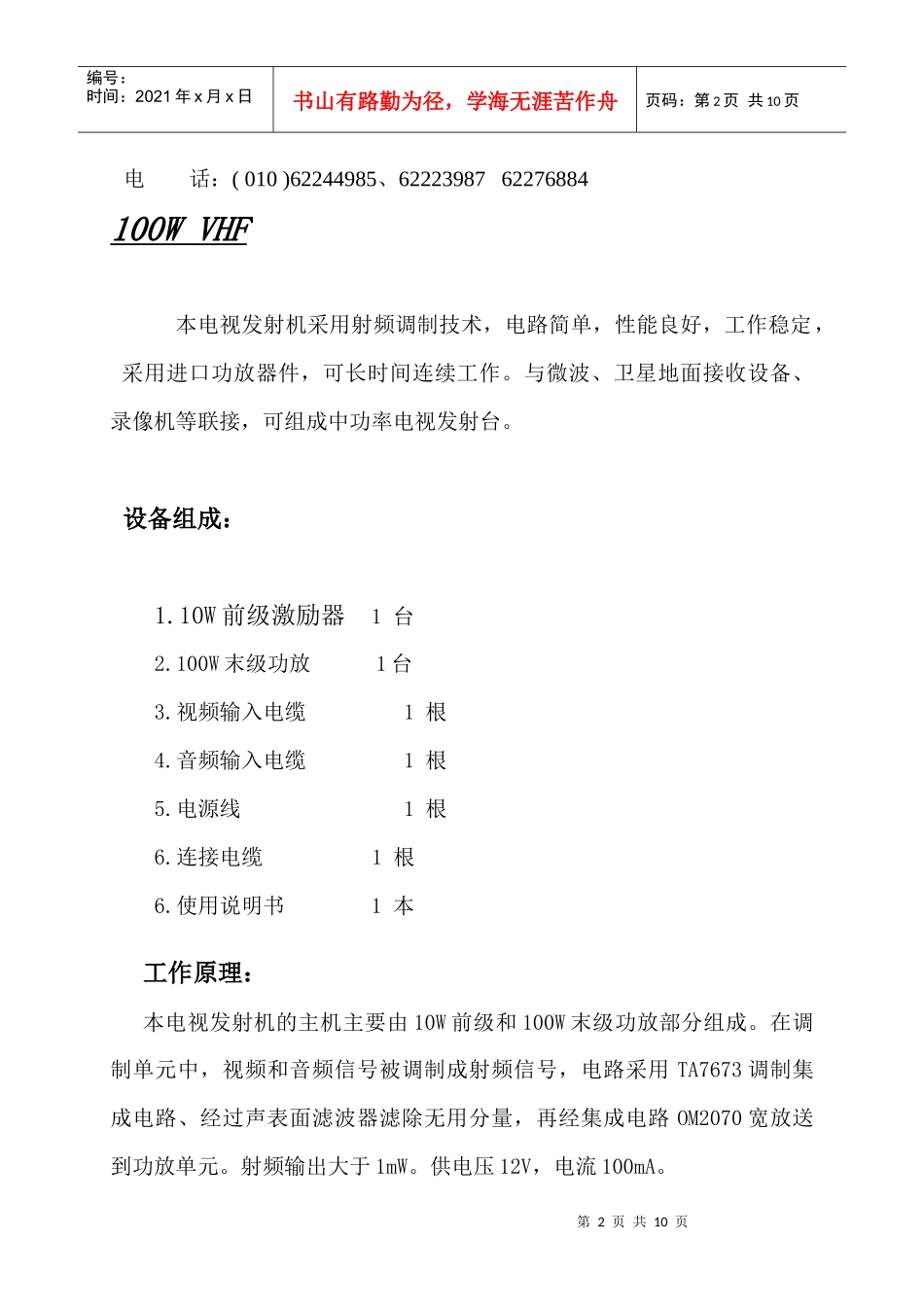

第1页共10页Sense编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页三色中功率电视发射机说明书北京市三色视音科技有限责任公司通信地址：北京市100088-150信箱第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页电话：(010)62244985、6222398762276884100WVHF本电视发射机采用射频调制技术，电路简单，性能良好，工作稳定，采用进口功放器件，可长时间连续工作。与微波、卫星地面接收设备、录像机等联接，可组成中功率电视发射台。设备组成：1.10W前级激励器1台2.100W末级功放1台3.视频输入电缆1根4.音频输入电缆1根5.电源线1根6.连接电缆1根6.使用说明书1本工作原理：本电视发射机的主机主要由10W前级和100W末级功放部分组成。在调制单元中，视频和音频信号被调制成射频信号，电路采用TA7673调制集成电路、经过声表面滤波器滤除无用分量，再经集成电路OM2070宽放送到功放单元。射频输出大于1mW。供电压12V，电流100mA。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页前级10W功放为工作在甲类的宽带放大器，BGY588模块的增益为37dB，功放的总增益在46dB左右。通过测量R6(2W1Ω)电阻两端的电压，可推算出晶体三极管的工作电流。最大可输出10W。供电24V,电流1A末级功放单元，选用1只飞利蒲BLF278线性大功率场效应功率管，功放单元为宽带放大形式，以满足前后级的匹配要求,增益≥18dB。设计功率余量大，供电50V，电流4A电源部分由两个开关电源组成。开关电源具有体积小，重量轻，效率高等特点，并具有过流保护，短路保护。从而给发射机提供稳定可靠的24V、50V直流电压。使用说明1使用前应检查设备经过运输，搬运后有无损坏。2发射天线安装固定好后，将天线连接在主机射频输出插座上。必须注意的是，一定要在天线连接在主机射频输出插座上后，才能开机。3本机虽可在180V至260V交流电压下正常工作，但最好配有稳压电源以提供稳定的220V电压。这样可以延长发射机的使用寿命。因交流电压不稳，而引起的机内24V开关电源损坏，不在保修范围之内。4将信号源(录像机、卫星接收机、切换器等)的视、音频输出分别第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页插入主机的相应输入端。5开机后功率表应为额定功率。6调整发射机后面板的音频调整钮，依靠电视机监听，使声音音量适度以不失真为准。7发射机开启后，如果功率指示正常，可通过电视收看发射效果，通过场强仪测量发射距离。8发射机功率在出厂前已经调好，发射机功率指示应在300W左右。发射过程中功率指示会随输入信号大小略有变化。(机器前面板的调整电位器可对发射功率进行微弱的调整)9发射机视频调制度出厂时已按指标调好。如果信号源输出电平过大造成过调，造成图像对比度太大，图像人脸发青，这时可对发射机前面板调制器视频输入端电位器进行微调。注意：如果发射机确实出现故障须开机维修调整，请先与本公司联系，经同意后可由技术人员检测维修。维护说明1、机房一定保持清洁，整机需要定期清除灰尘，一年至少清除两次。以免灰尘积聚过多，风道受阻，造成功放过热，损坏晶体管。2、注意观测反射功率，定期检测天线3、整机需要在一定的环境下才能正常工作，要保持室温25℃――40℃范围内。如果过冷或过热，机器将不能正常工作，严重时会使机器受损。4、要定期对整机的电气工作参数进行检测，建议每月一次，并详细记录留存。如果发现电气工作参数有异常变化，应及时查明原因或与厂家联系。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页技术指标一般特性外型尺寸480mm*490mm*185mm（100W功放）480mm*490mm*135mm（10W前级）工作温度0－40℃相对湿度90％（25℃时）供电电压220VAC50－60HZ耗电200W工作频道VHF波段中任一指定频道调制方式图象：负极性，调幅伴音：调频电视制式PAL－D或按要求图象／伴音功...
