劳动和社会保障部新建办公楼工程脚手架施工方案VIP免费

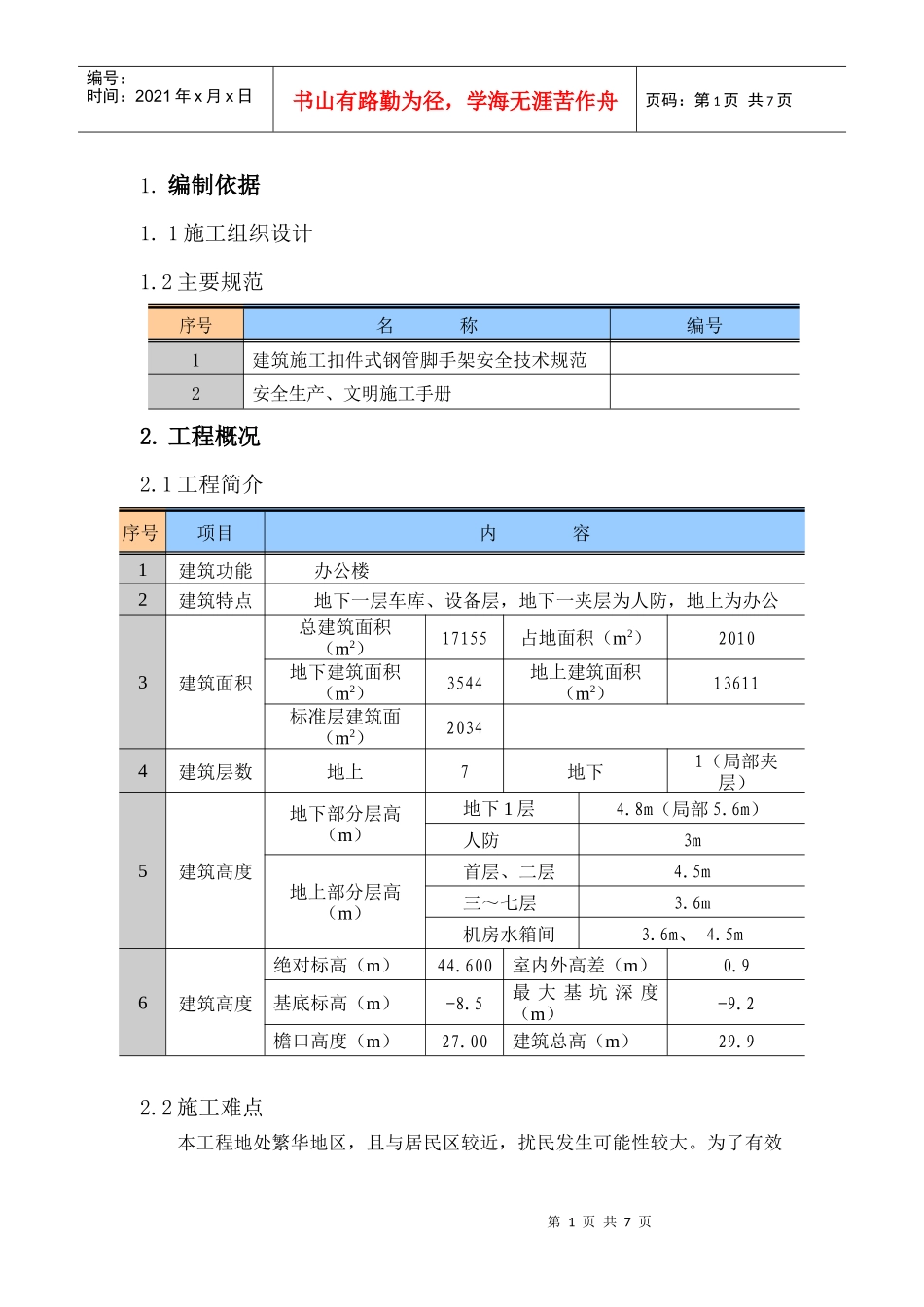

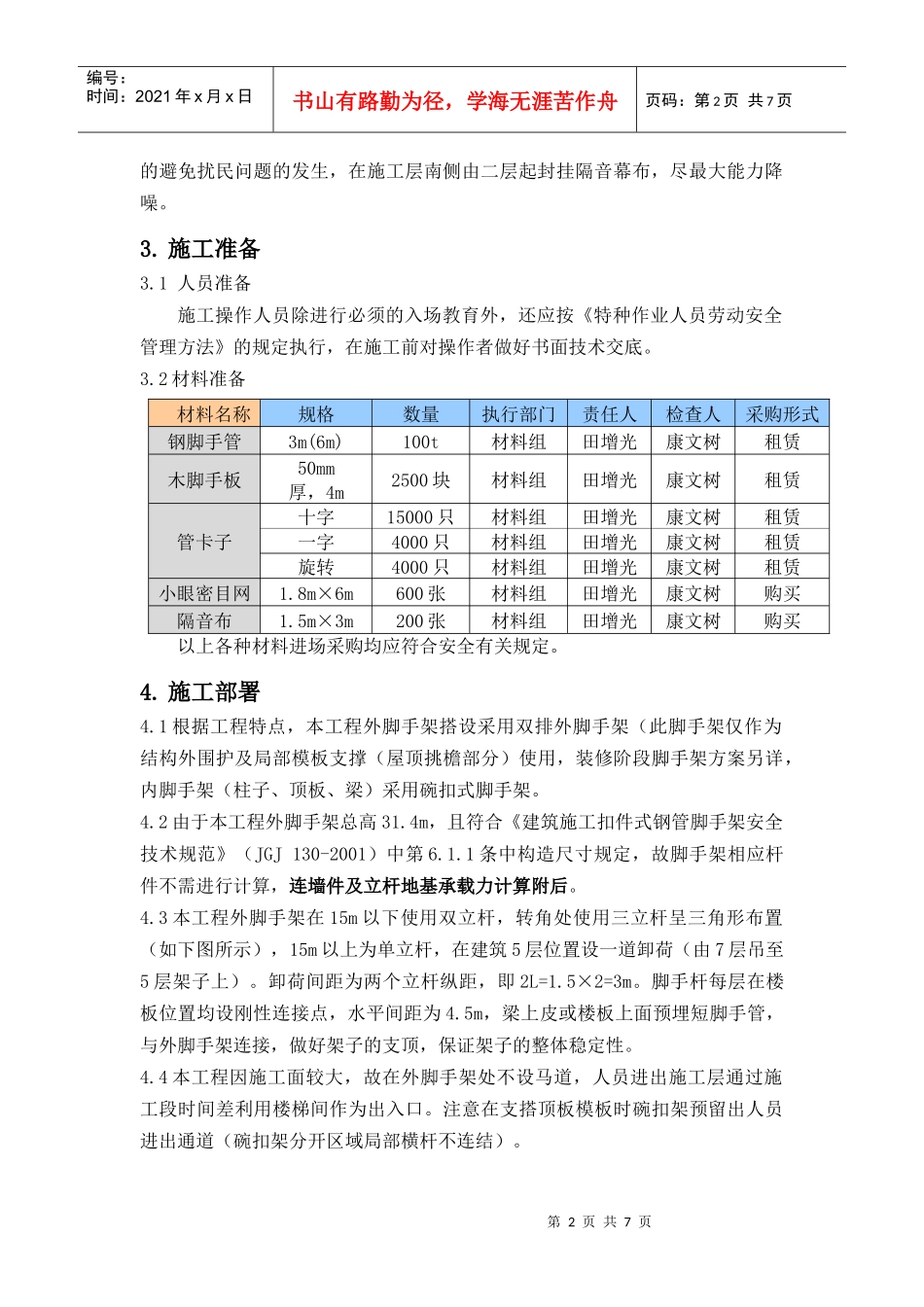

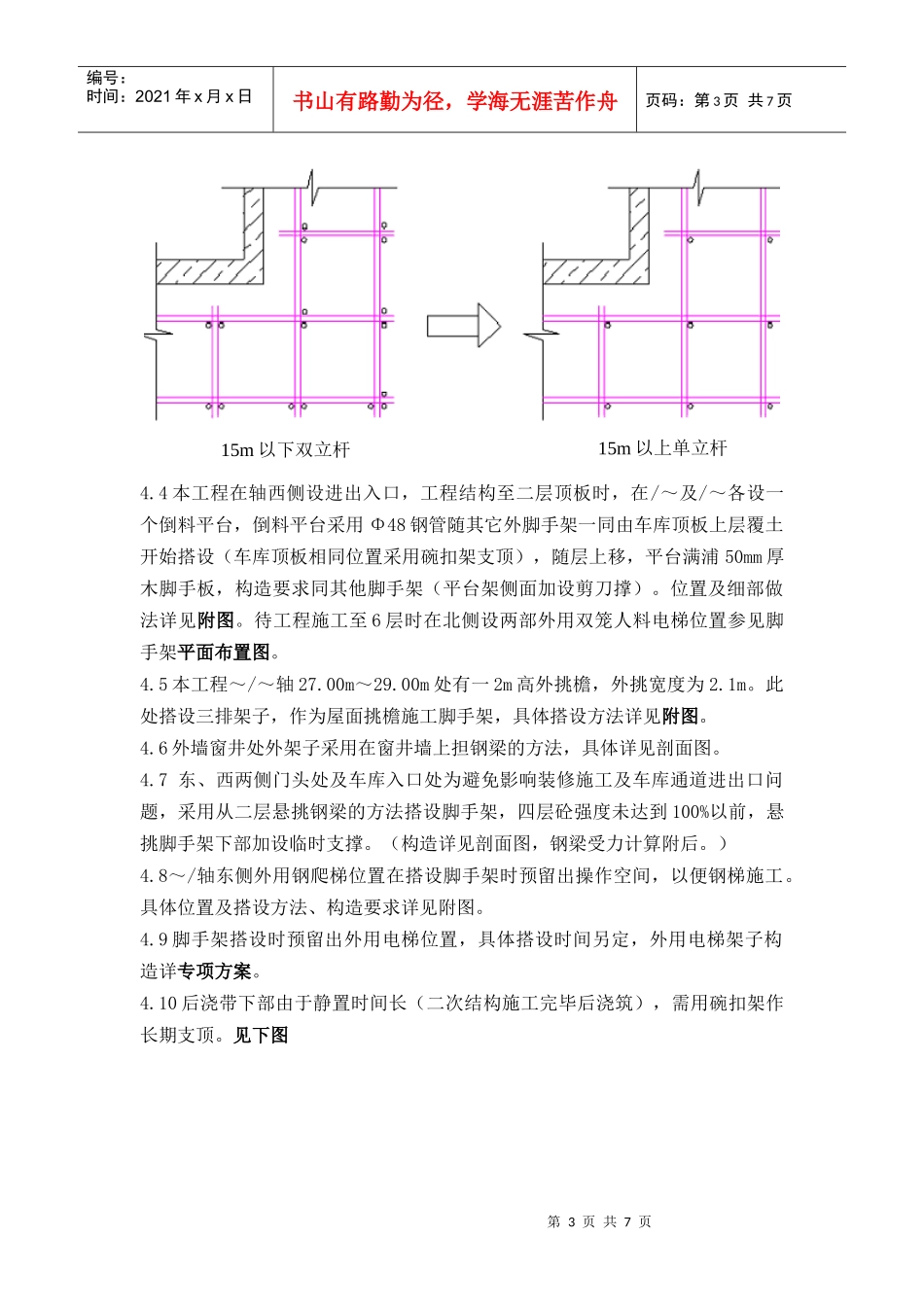

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页1.编制依据1.1施工组织设计1.2主要规范序号名称编号1建筑施工扣件式钢管脚手架安全技术规范2安全生产、文明施工手册2.工程概况2.1工程简介序号项目内容1建筑功能办公楼2建筑特点地下一层车库、设备层，地下一夹层为人防，地上为办公3建筑面积总建筑面积（m2）17155占地面积（m2）2010地下建筑面积（m2）3544地上建筑面积（m2）13611标准层建筑面（m2）20344建筑层数地上7地下1（局部夹层）5建筑高度地下部分层高（m）地下1层4.8m（局部5.6m）人防3m地上部分层高（m）首层、二层4.5m三～七层3.6m机房水箱间3.6m、4.5m6建筑高度绝对标高（m）44.600室内外高差（m）0.9基底标高（m）-8.5最大基坑深度（m）-9.2檐口高度（m）27.00建筑总高（m）29.92.2施工难点本工程地处繁华地区，且与居民区较近，扰民发生可能性较大。为了有效第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页的避免扰民问题的发生，在施工层南侧由二层起封挂隔音幕布，尽最大能力降噪。3.施工准备3.1人员准备施工操作人员除进行必须的入场教育外，还应按《特种作业人员劳动安全管理方法》的规定执行，在施工前对操作者做好书面技术交底。3.2材料准备材料名称规格数量执行部门责任人检查人采购形式钢脚手管3m(6m)100t材料组田增光康文树租赁木脚手板50mm厚，4m2500块材料组田增光康文树租赁管卡子十字15000只材料组田增光康文树租赁一字4000只材料组田增光康文树租赁旋转4000只材料组田增光康文树租赁小眼密目网1.8m×6m600张材料组田增光康文树购买隔音布1.5m×3m200张材料组田增光康文树购买以上各种材料进场采购均应符合安全有关规定。4.施工部署4.1根据工程特点，本工程外脚手架搭设采用双排外脚手架（此脚手架仅作为结构外围护及局部模板支撑（屋顶挑檐部分）使用，装修阶段脚手架方案另详，内脚手架（柱子、顶板、梁）采用碗扣式脚手架。4.2由于本工程外脚手架总高31.4m，且符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）中第6.1.1条中构造尺寸规定，故脚手架相应杆件不需进行计算，连墙件及立杆地基承载力计算附后。4.3本工程外脚手架在15m以下使用双立杆，转角处使用三立杆呈三角形布置（如下图所示），15m以上为单立杆，在建筑5层位置设一道卸荷（由7层吊至5层架子上）。卸荷间距为两个立杆纵距，即2L=1.5×2=3m。脚手杆每层在楼板位置均设刚性连接点，水平间距为4.5m，梁上皮或楼板上面预埋短脚手管，与外脚手架连接，做好架子的支顶，保证架子的整体稳定性。4.4本工程因施工面较大，故在外脚手架处不设马道，人员进出施工层通过施工段时间差利用楼梯间作为出入口。注意在支搭顶板模板时碗扣架预留出人员进出通道（碗扣架分开区域局部横杆不连结）。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页4.4本工程在轴西侧设进出入口，工程结构至二层顶板时，在/～及/～各设一个倒料平台，倒料平台采用Φ48钢管随其它外脚手架一同由车库顶板上层覆土开始搭设（车库顶板相同位置采用碗扣架支顶），随层上移，平台满浦50mm厚木脚手板，构造要求同其他脚手架（平台架侧面加设剪刀撑）。位置及细部做法详见附图。待工程施工至6层时在北侧设两部外用双笼人料电梯位置参见脚手架平面布置图。4.5本工程～/～轴27.00m～29.00m处有一2m高外挑檐，外挑宽度为2.1m。此处搭设三排架子，作为屋面挑檐施工脚手架，具体搭设方法详见附图。4.6外墙窗井处外架子采用在窗井墙上担钢梁的方法，具体详见剖面图。4.7东、西两侧门头处及车库入口处为避免影响装修施工及车库通道进出口问题，采用从二层悬挑钢梁的方法搭设脚手架，四层砼强度未达到100%以前，悬挑脚手架下部加设临时支撑。（构造详见剖面图，钢梁受力计算附后。）4.8～/轴东侧外用钢爬梯位置在搭设脚手架时预留出操作空间，以便钢梯施工。具体位置及搭设方法、构造要求详见附图。4.9脚手架搭设时预留出外用电梯位置，具体搭设时间另定，外用电梯架子构造详专项方案。4.10后...
