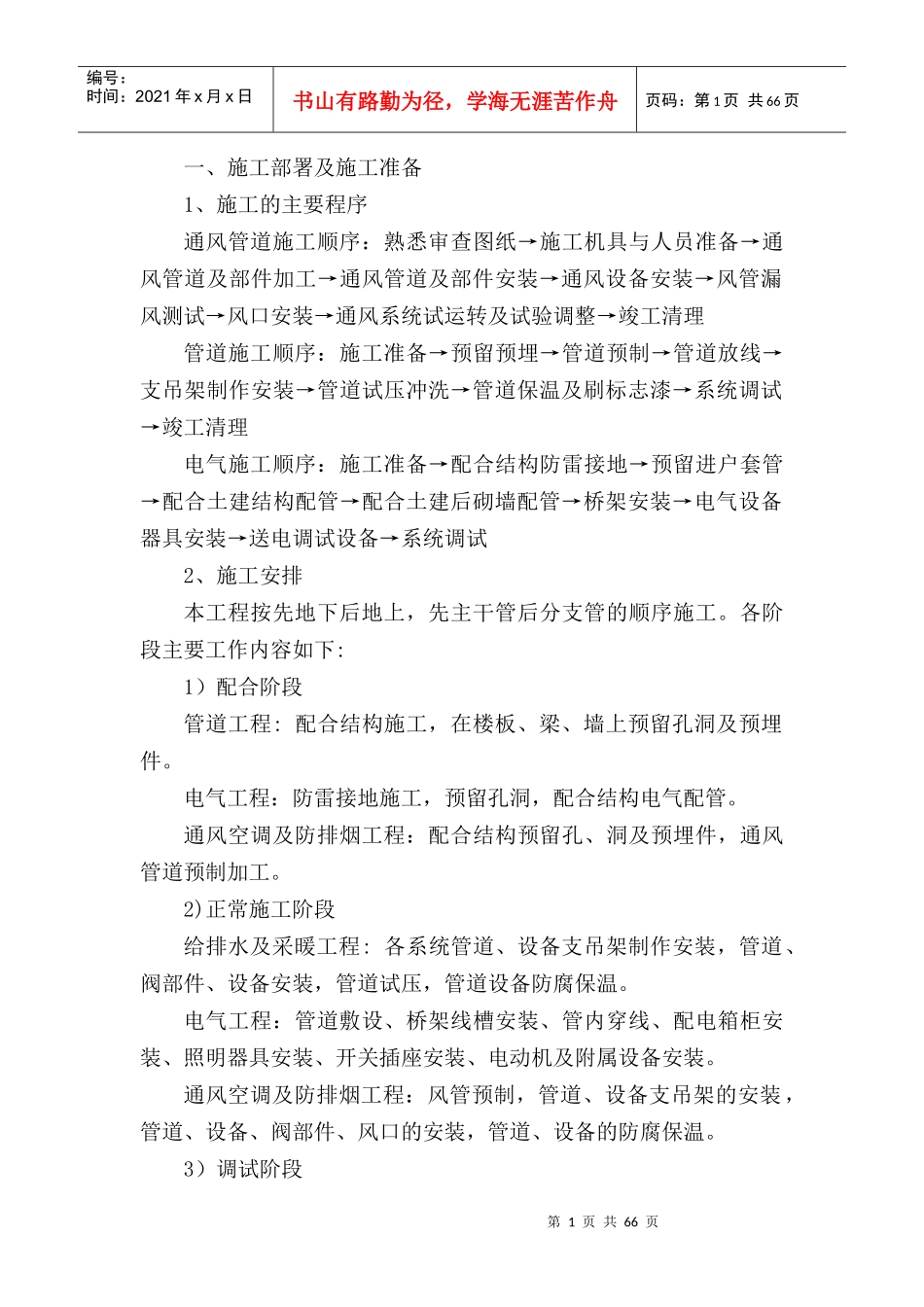

第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共66页一、施工部署及施工准备1、施工的主要程序通风管道施工顺序：熟悉审查图纸→施工机具与人员准备→通风管道及部件加工→通风管道及部件安装→通风设备安装→风管漏风测试→风口安装→通风系统试运转及试验调整→竣工清理管道施工顺序：施工准备→预留预埋→管道预制→管道放线→支吊架制作安装→管道试压冲洗→管道保温及刷标志漆→系统调试→竣工清理电气施工顺序：施工准备→配合结构防雷接地→预留进户套管→配合土建结构配管→配合土建后砌墙配管→桥架安装→电气设备器具安装→送电调试设备→系统调试2、施工安排本工程按先地下后地上，先主干管后分支管的顺序施工。各阶段主要工作内容如下:1）配合阶段管道工程:配合结构施工，在楼板、梁、墙上预留孔洞及预埋件。电气工程：防雷接地施工，预留孔洞，配合结构电气配管。通风空调及防排烟工程：配合结构预留孔、洞及预埋件，通风管道预制加工。2)正常施工阶段给排水及采暖工程:各系统管道、设备支吊架制作安装，管道、阀部件、设备安装，管道试压，管道设备防腐保温。电气工程：管道敷设、桥架线槽安装、管内穿线、配电箱柜安装、照明器具安装、开关插座安装、电动机及附属设备安装。通风空调及防排烟工程：风管预制，管道、设备支吊架的安装，管道、设备、阀部件、风口的安装，管道、设备的防腐保温。3）调试阶段第2页共66页第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共66页管道工程:系统综合试压，系统冲洗，通水试验，排水管道通球试验，设备单机试运，系统联合试运。电气工程：照明器具试运行,电气设备试运行,配电柜试运行,系统联合试运行.通风空调及防排烟工程：设备单机试运、通风与空调系统无生产负荷的测定与调试,系统带冷（热）源联合试运.3、劳动力安排本工程施工队伍配备如下：通风施工队：负责风管及部件的制作加工及安装工作,35人。管道施工队：负责给排水、采暖管道的施工，50人。保温施工队：负责所有水管、风管、设备的保温工作，35人。电气施工队：负责电气系统的安装，70人。主要劳动力安排如下：施工配合阶段正常施工期高峰施工期调试阶段保温工10253510管工20405030焊工810154电工40607040通风工15303525钳工4824、技术准备（1）若我公司中标，将立即组织有关人员进行图纸会审。为保证审图质量，技术负责人必须组织有关人员，严格按照审图的阶段程序进行。组织各部门人员认真学习和审查施工图纸，领会设计意第3页共66页第2页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共66页图，对于设计中的不详之处及疑难点，积极与业主、监理、设计单位沟通，把设计中的变更尽可能解决在开工之前。（2）组织所有技术人员认真学习本工程有关规范、规程、标准，积极推广应用建设部推广的新技术，学习、吸收国内外的先进施工经验，充分利用已有的先进技术，提高本工程施工的科技含量。在投标施工组织设计的基础上，根据建设单位对工期、质量、技术及其他方面的要求，调整、深化投标施工组织设计。在此基础上，编制有针对性的施工组织设计、施工方案和技术交底，从而实现在管理层和操作层对施工工艺、质量标准的熟悉和掌握，使工程施工有条不紊的按期保质地完成。（3）对各分项工程施工方法进行全方位的论证，制定切实可行的施工方案、特殊过程作业指导书等，逐级进行技术交底，指导施工。（4）针对重点部位、特殊部位的施工方法现场成立QC小组，进行技术创新，为该工程的施工做好技术储备，进行全面质量管理。（5）提前作好专业与土建的协调配合工作。进场前，责任工程师及相关技术人员应认真熟悉图纸及有关技术资料，将专业施工图与结构图、建筑图进行核对，熟悉流程，熟练掌握施工及验收规范标准，熟悉现场环境及土建进度安排、施工管理等情况，拟定与总进度计划相协调的专业施工进度计划。（6）工人进场后，结合本专业和工地实际情况对施工作业人员进行质量教育、安全教育，做好技术交底，明确器具、设备安装的做法及标准，明确各种管道的安装尺寸、坡度、支吊...
