内蒙古某高尔夫球场施工方案VIP免费

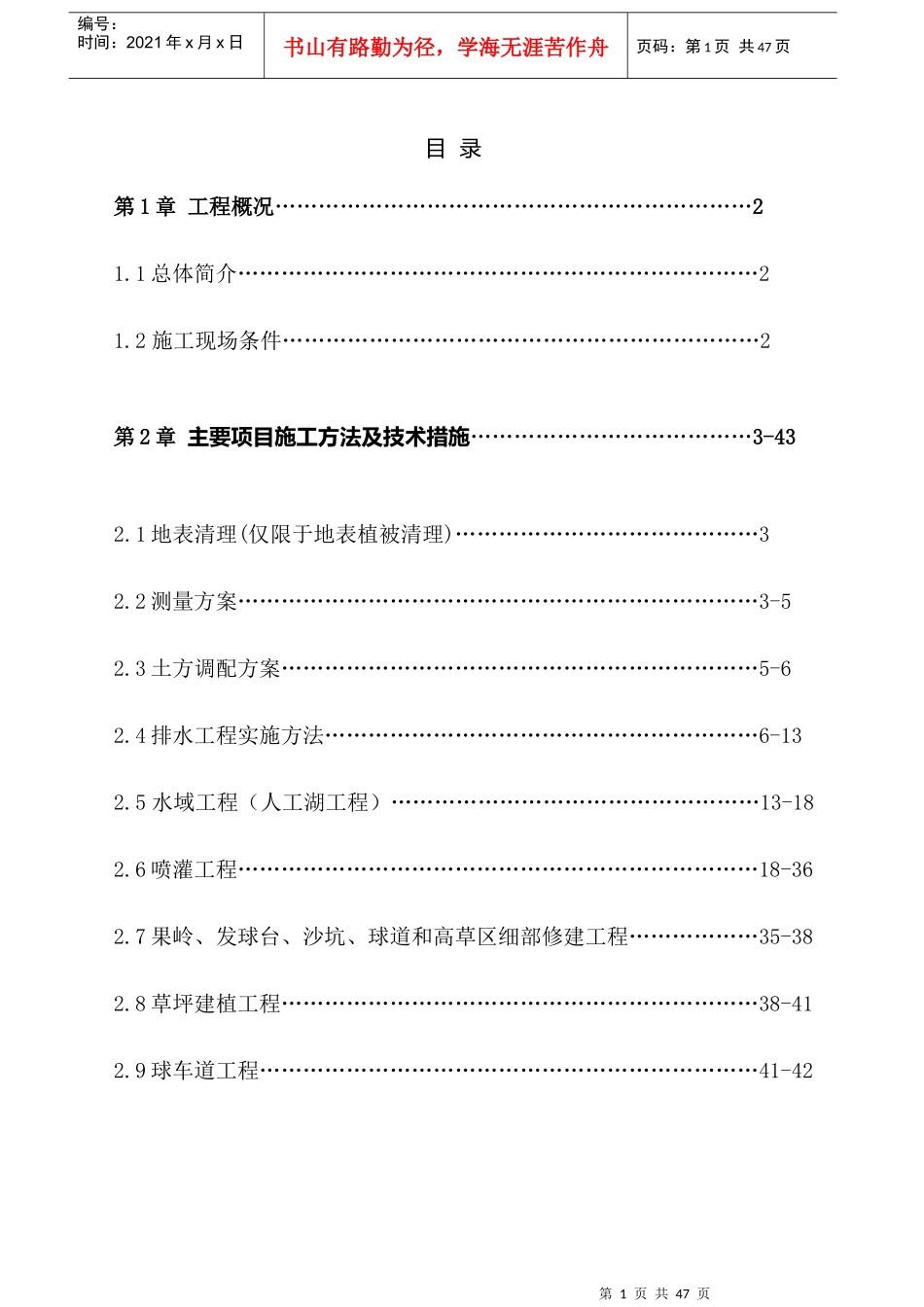

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页目录第1章工程概况…………………………………………………………21.1总体简介………………………………………………………………21.2施工现场条件…………………………………………………………2第2章主要项目施工方法及技术措施…………………………………3-432.1地表清理(仅限于地表植被清理)……………………………………32.2测量方案………………………………………………………………3-52.3土方调配方案…………………………………………………………5-62.4排水工程实施方法……………………………………………………6-132.5水域工程（人工湖工程）……………………………………………13-182.6喷灌工程………………………………………………………………18-362.7果岭、发球台、沙坑、球道和高草区细部修建工程………………35-382.8草坪建植工程…………………………………………………………38-412.9球车道工程……………………………………………………………41-42第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页第1章概况1.1总体简况本工程位于**，拟建设十八洞国际标准高尔夫比赛用球场，海拔高程为1230米左右，年降雨量约400mm左右，其它情况见下表。1.2施工条件第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页第2章主要项目施工方法及技术措施2.1地表清理（仅限于地表植被清理）2.1.1根据场地内给的原始坐标点，向场内引进3-5个坐标点，设立永久性坐标，新设坐标点周边进行清理（保证通视条件即可）。2.1.2从新设立的永久坐标点引入球道坐标，清理球道坐标周围（保证通视条件即可）。2.1.3沿球道中心线进行清理（保证通视条件即可）2.1.4清点场地内名贵树种范围、数量及成型可保留景观树种，反馈设计师，由设计师保留范围及数量是否调整球道设计，再确认球道设计及保留树种数量范围后，以球道中心线为准，向两侧延伸方格网。除保留范围内的地表物进行清理（达到通视条件即可）。2.1.5对原始地形进行全覆盖测量，在测量完成后对场地清除部分进行深度清理第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页包括草根树根（清表范围仅含施工作业范围内）。2.2测量方案2.2.1控制测量2.2.1.1依据控制点向场内引进导线点并加密图根点。2.2.1.2依据水准点向场内引进四等水准点。2.2.1.3控制点应埋设水泥柱或钢筋桩，埋深控制在冻土层以下并不小于100cm。控制点在土质稳定、通视、便于使用并易于长期保留的地方，上部砌砖并加盖铁板保护，并做明显标志。2.2.2土方施工测量2.2.2.1以球道中心线为基准，自第一发球台中心向转点或果岭方向两侧延伸，以20米为单位进行方格网测量，所测数据应经甲乙双方签字认可。2.2.2.2场内没进行完清场工作，清场后现有原始地形图上标高已发生变化，需重新测量原始地形。2.2.2.3测量时，应在上述网格角点处、土丘、集水井处进行标记。2.2.2.4将测量原始数据与设计数据相重合，计算挖填土方量。2.2.3造型测量2.2.3.1在上述网格基础上加测特征点，包括发球台、果岭、沙坑和湖的范围线，并进行标记。2.2.3.2球场施工测量标记按如下方式进行：每个标记点均用长竹竿做标识，梯台以黄旗表示，转点以红旗表示，果岭以绿旗表示。每个标记点均绑彩色布条，上写桩号、原始标高、填挖高度，“＋”号表示填，“－”号表示挖方，并在竹杆上缠胶带加以说明填挖方高度，表示方式如下：红色布条表示填方，蓝色布条表示挖方，黄色布条表示不填不挖。若填挖方小于1米，则在竹杆上比照地面相第5页共47页第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页应填挖高度处缠一圈相应颜色的胶带（即填方用红胶带，挖方用蓝胶带）。若填挖方大于1米，每增加1米，则在竹杆顶部缠一圈相应颜色的胶带。桩号按如下要求编写，序号从发球台向果岭方向增加，球道中心线以字母M开头，中心线右侧以字母R开头...
