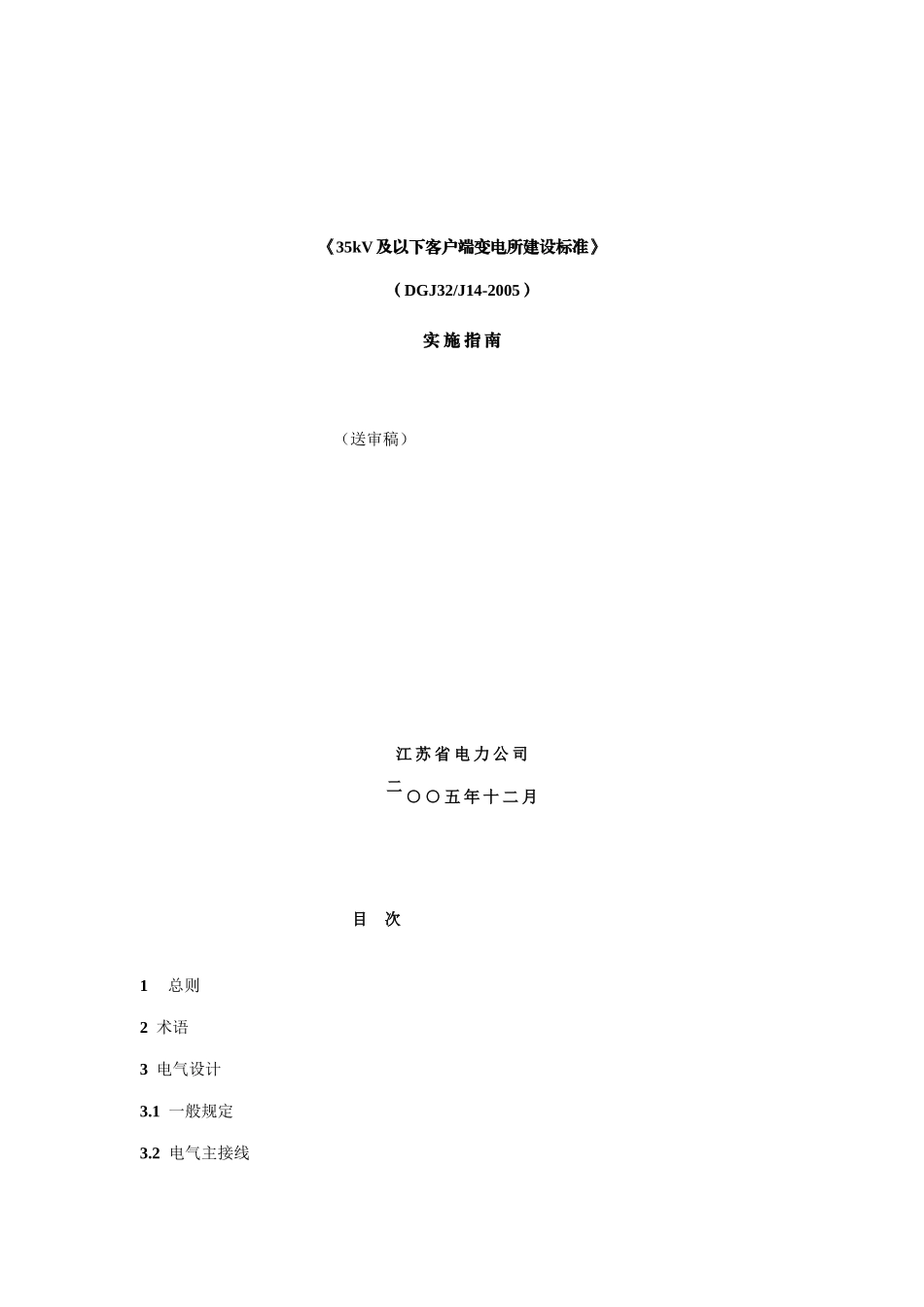

《35kV及以下客户端变电所建设标准》（DGJ32/J14-2005）实施指南（送审稿）江苏省电力公司二○○五年十二月目次1总则2术语3电气设计3.1一般规定3.2电气主接线第2页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共79页3.3变压器3.4所用电源3.5操作电源3.6自备应急电源3.7电测量仪表装置3.8中性点接地方式3.9电缆4无功补偿装置5电能质量和谐波管理6电气设备选择6.1污秽等级6.2变压器6.3高压开关柜6.4高压电力电缆6.5低压电力电缆及控制电缆6.6高压电缆分支箱6.7互感器6.8高压熔断器6.9低压设备7电能计量装置8负荷管理终端装置8.1一般规定8.2二次回路8.3电源8.4其他要求第3页共79页第2页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共79页9继电保护﹑控制及自动装置9.1保护配置9.2继电保护﹑控制装置及布置方式9.3二次回路9.4自动装置10变电所的布置10.1一般规定10.2变电所的型式10.3配电装置的布置11电缆敷设12通讯和远动13防雷和接地14土建14.1一般规定14.2荷载14.3建筑物14.4通风和照明15施工及验收15.1施工15.2竣工验收附录：A参考文献B供电方案主要内容C应提供设计文件和资料内容D变电所工程竣工报告的主要内容E常用电气主接线第4页共79页第3页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共79页F变电所电气捕鼠装置图G本标准用词说明前言由江苏省电力公司主编的江苏省《35kV及以下客户端变电所建设标准》是国内第一部有关35kV及以下客户变电所的建设标准。本标准参照现行的有关变电所设计、运行、安装验收的国家和行业标准，结合我省各地多年来在客户变电所建设中的经验以及新设备﹑新技术的广泛应用，对现行的国家标准中尚未涉及的部分进行了补充、完善。《35kV及以下客户端变电所建设标准》的颁布，有利于提升供电企业为客户优质服务的水平；有利于统一全省客户变电所建设标准；有利于提高设计工作效率；有利于降低客户变电所建设和运行费用；加快了客户变电所建设速度。《35kV及以下客户端变电所建设标准》具有以下几个特点：1规定了客户工程项目在规划、立项和可行性研究阶段以及有非线性用电设备的新（扩）建变电所工程，进行供电方案研究和确定，在供电方案确定后才能进行变电所的设计，避免了客户未办理申请用电手续，未就供电的可能性、供电条件和配套工程的建设与第5页共79页第4页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共79页供电企业达成一致意见后，就委托设计院进行变电所设计、安装。保证了供电企业正常的营业管理工作。而且，将《供电方案主要内容》做为附录列入，也为设计单位进行客户变电所的设计提供了依据和服务，避免了设计单位由于不了解供电企业对客户供电的具体要求，而造成设计返工。2对“有冲击性负荷、波动负荷、非对称性负荷的用户”的规定，明确了从工程立项设计——消谐装置安装验收——非线性设备投运的三个阶段要求。即：首先在项目立项或设计阶段要委托有资质的设计科研单位进行可行性研究，可行性研究报告要经供电企业评审；其次对消谐装置竣工要进行验收，验收不合格不允许投运接电；再者，即使消谐装置验收合格，接电后还要进行谐波实测，实测不合格也不允许非线性设备接入电网运行。这对于谐波治理，提高供电质量将起到了一定的作用。3规范了客户变电所主接线的型式，并对目前各地区常用的10kV简化电气接线应用做了明确的规定。4规定了对电气设备选型的基本要求。应采用安全可靠、技术先进、维护方便（免维护或少维护）、操作简单、节能环保型的电气设备。禁止使用国家明令淘汰的电气产品。规定了，变压器应选用10型及以上节能环保型﹑低损耗﹑低噪音变压器。在居住区的住宅用电和单相负荷集中时，应选用单相变压器（非晶合金变压器﹑卷铁芯变压器）。在配套的《典型设计图集》中已有杆上悬挂式单相变压器和组合式单相变压器（箱变）的设计图纸。2006年3月31日省电力公司苏电生[2006]470号《关于印发〈江苏省电力公司10kV单相变典型设计图集〉的通知》印发了悬挂式单相和箱式变压器的“单相变压器典型设计图集...
