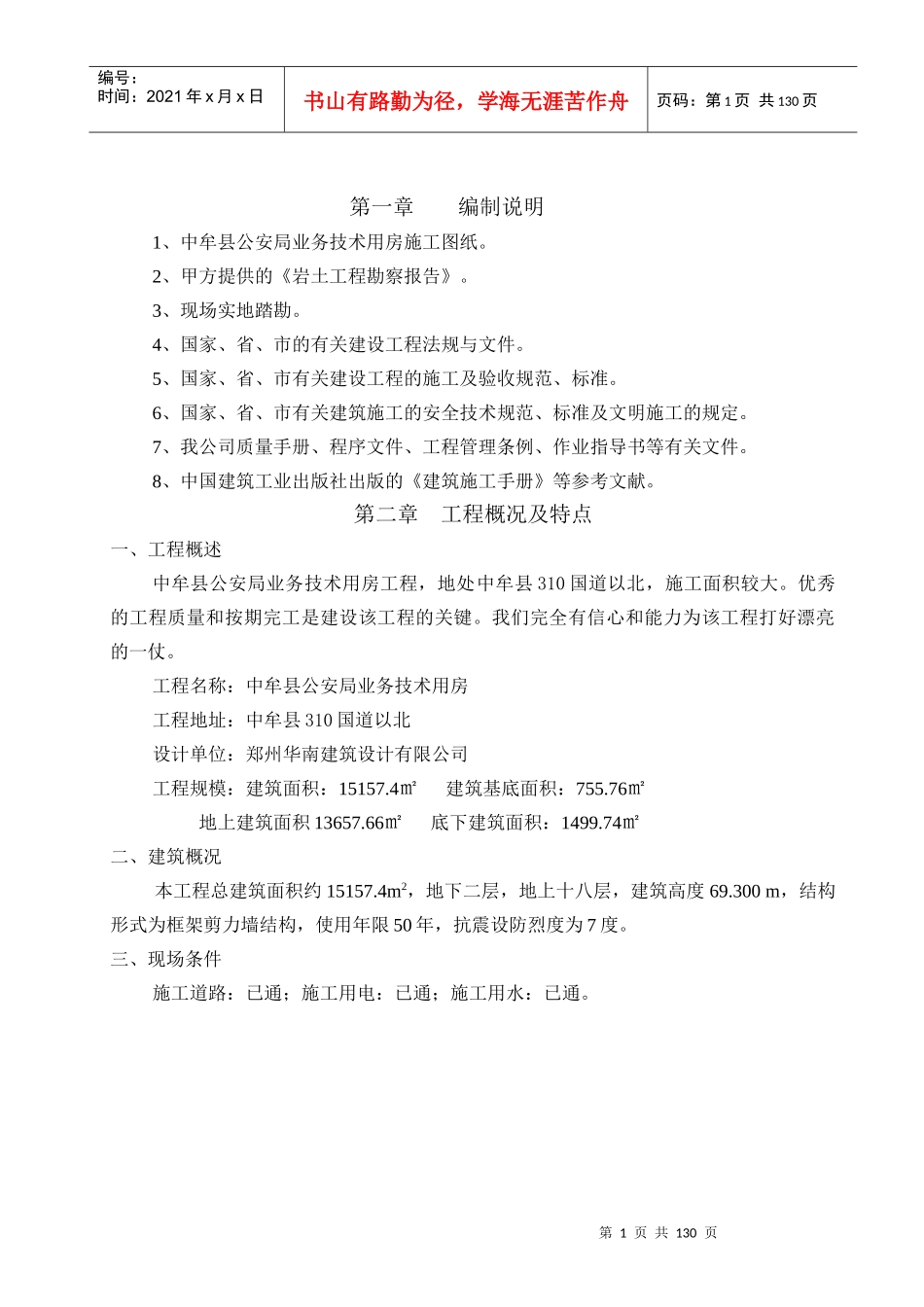

第1页共130页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共130页第一章编制说明1、中牟县公安局业务技术用房施工图纸。2、甲方提供的《岩土工程勘察报告》。3、现场实地踏勘。4、国家、省、市的有关建设工程法规与文件。5、国家、省、市有关建设工程的施工及验收规范、标准。6、国家、省、市有关建筑施工的安全技术规范、标准及文明施工的规定。7、我公司质量手册、程序文件、工程管理条例、作业指导书等有关文件。8、中国建筑工业出版社出版的《建筑施工手册》等参考文献。第二章工程概况及特点一、工程概述中牟县公安局业务技术用房工程，地处中牟县310国道以北，施工面积较大。优秀的工程质量和按期完工是建设该工程的关键。我们完全有信心和能力为该工程打好漂亮的一仗。工程名称：中牟县公安局业务技术用房工程地址：中牟县310国道以北设计单位：郑州华南建筑设计有限公司工程规模：建筑面积：15157.4㎡建筑基底面积：755.76㎡地上建筑面积13657.66㎡底下建筑面积：1499.74㎡二、建筑概况本工程总建筑面积约15157.4m2，地下二层，地上十八层，建筑高度69.300m，结构形式为框架剪力墙结构，使用年限50年，抗震设防烈度为7度。三、现场条件施工道路：已通；施工用电：已通；施工用水：已通。第2页共130页第1页共130页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共130页第三章各分部分项工程施工方案第一节基础工程一、基础钢筋工程1、筏板基础及钢筋本工程筏板基础钢筋接头采用建设部推广十项新技术中的等强度直螺纹连接或闪光对焊，钢筋按计划进场，现场制作，由塔吊直接吊装就位，并做好标识。钢筋待抽检试验合格后，方可用于工程中。钢筋下料长度应通过翻样计算下料，充分考虑各种结构受力部位的钢筋位置等因素，以免造成绑扎困难。地梁扎筋采用钢管架子，以防止钢筋骨架失稳，所有钢筋的搭接和锚固长度必须满足设计要求和规范规定，同一截面内钢筋接头数量不得大于50%。直螺纹连接或闪光对焊应在现场条件下做试件并及时送检，取同一焊工完成的300个同一级别、同直径的接头作为一批，试验及检验要求依据为《钢筋焊接及验收规程》（JGJ18-96）。防雷接地可在基础地梁筋绑扎完后施焊，镀锌扁钢与螺纹钢筋连接应符合设计和规范要求，并引到底板混凝土面以上。为保柱插筋不偏位，先用定位箍筋将插筋定位，然后将插筋与承台底板面筋点焊固定，在离面筋500mm高的位置加绑一道定位箍筋或水平筋，并增加斜支撑固定，预防砼浇筑时产生柱、墙插筋位置偏移现象。2、基础及地梁钢筋施工质量保证措施钢筋绑扎前，施工员和钢筋翻样员必须对有关施工顺序、操作要求向班组进行详细交底。钢筋必须经自检和专检，方可进行隐检。在钢筋的自检中和专检中，必须认真检查受力钢筋规格、数量、位置是否正确，柱箍是否有误，各结构的有效高度是否符合设计意图，钢筋的保护层垫块固定是否可靠及厚度是否正确等，经专职质量员检查合格，并签署隐蔽工程验收单后，通知总工会同监理和有关单位共同验收，经其批准后方可浇捣混凝土。二、筏板基础及地梁模板工程地梁处选用多层板60×80mm松木衬档间距300-400mm；模板围檩采用48钢管扣件固定，围檩水平间距600mm，地梁模板对拉螺栓采用Φ12螺杆，地梁模板施工前应同施工技术员和测量员进行放线定位，做到定位正确，定位尺寸准确无误。三、筏板基础及地梁混凝土工程本工程筏板、地梁混凝土，采用分层浇捣，汽车泵送混凝土连续浇注，可以分为两个流水作业段，浇筑前通知业主，监理及有关部门对钢筋规格、数量、钢筋接头质量、插筋位置以及各种埋件、预留孔等进行检查、验收合格后方可浇捣混凝土。第3页共130页第2页共130页边格式排1.5R1.75R插点排列行列式排底板混凝土振捣示意图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共130页⑶与各部门联系，确保交通畅通，建立组织体系，详细落实调度指挥具体工作，分工明确，对环保、市容等单位做好协调工作。⑺混凝土的浇捣时正确控制振捣器插入深度以及振捣时间，不允许用振动棒随意振动钢筋、模板预埋件，以防钢筋、模板变形、预埋件脱落...
