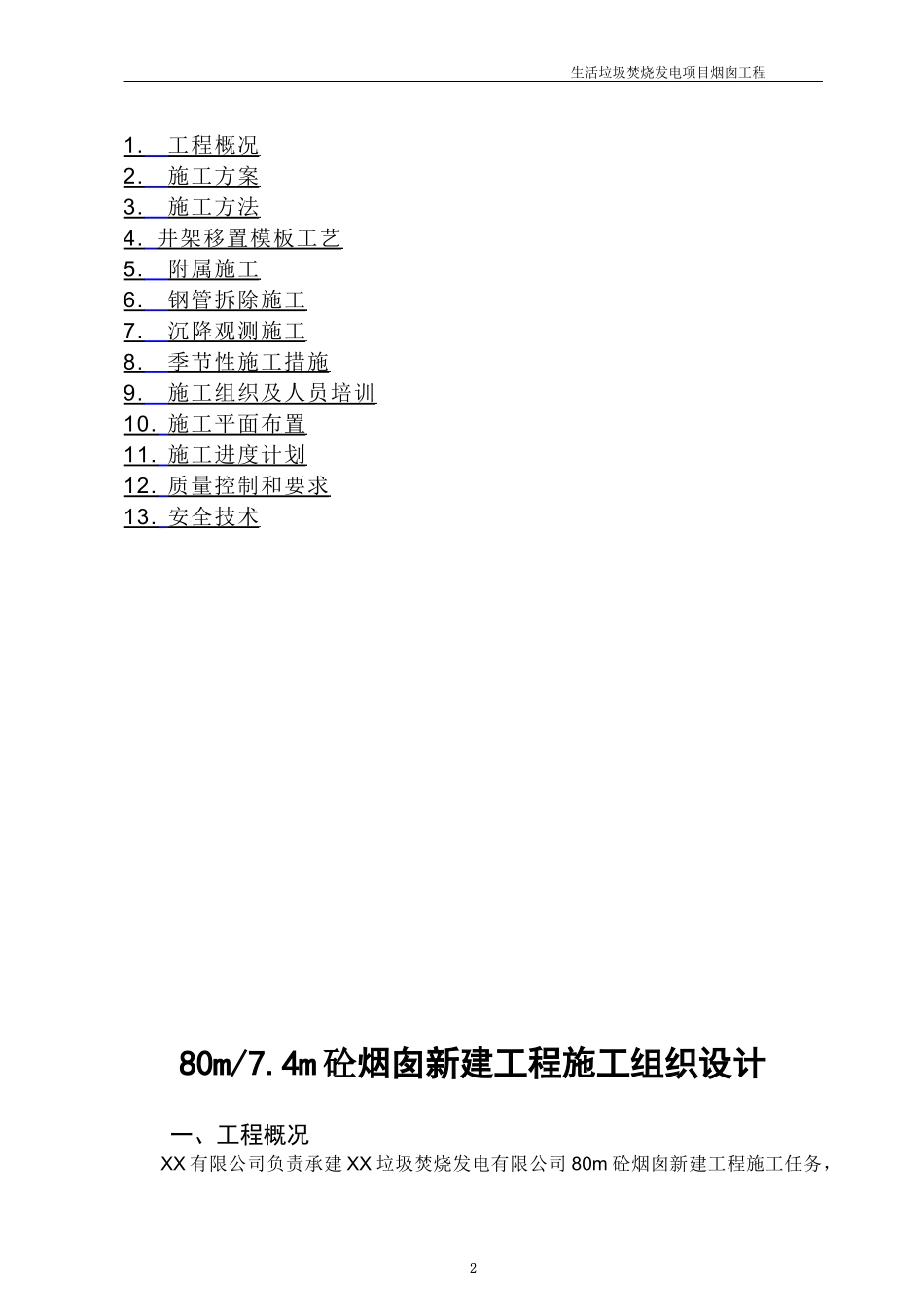

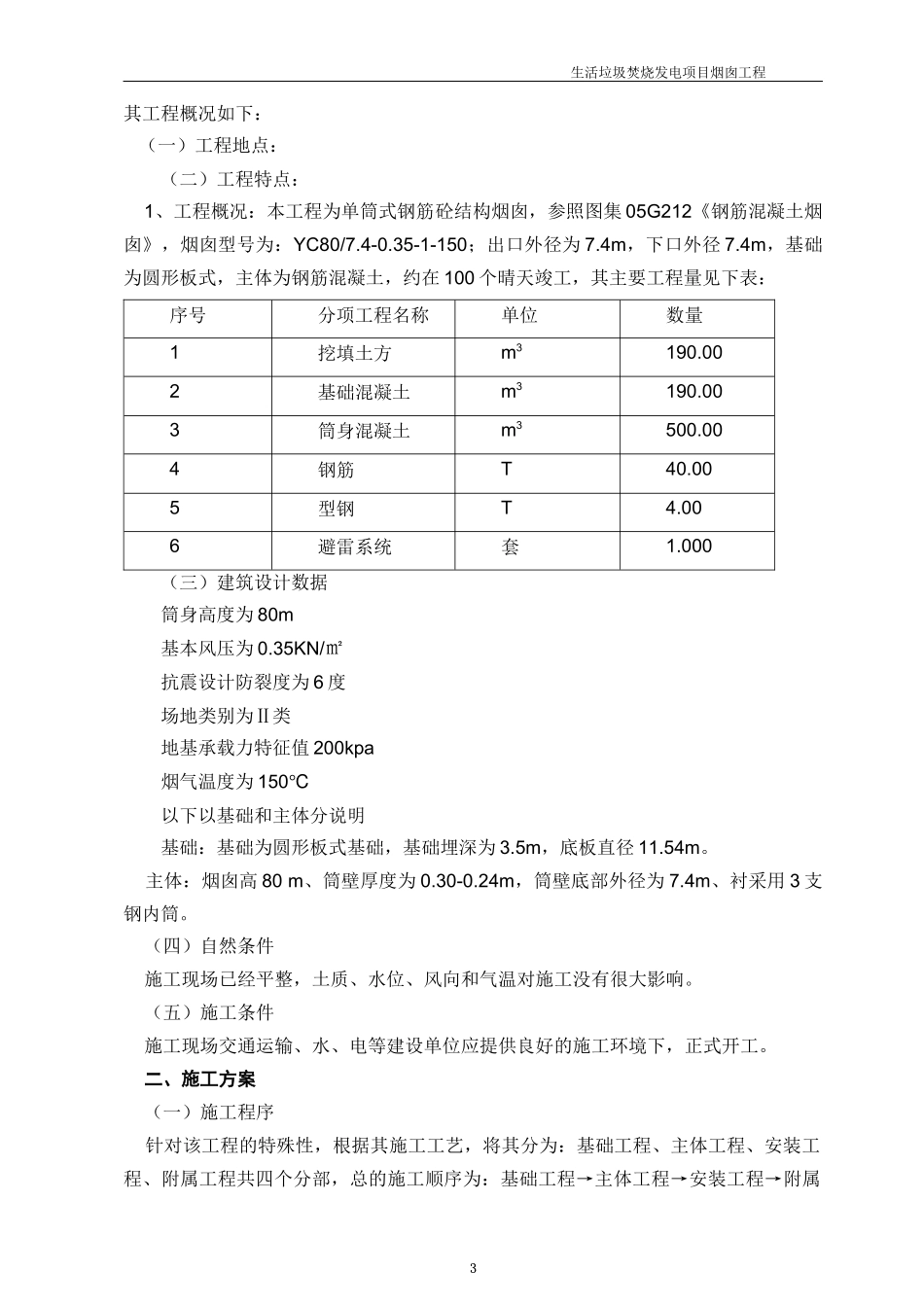

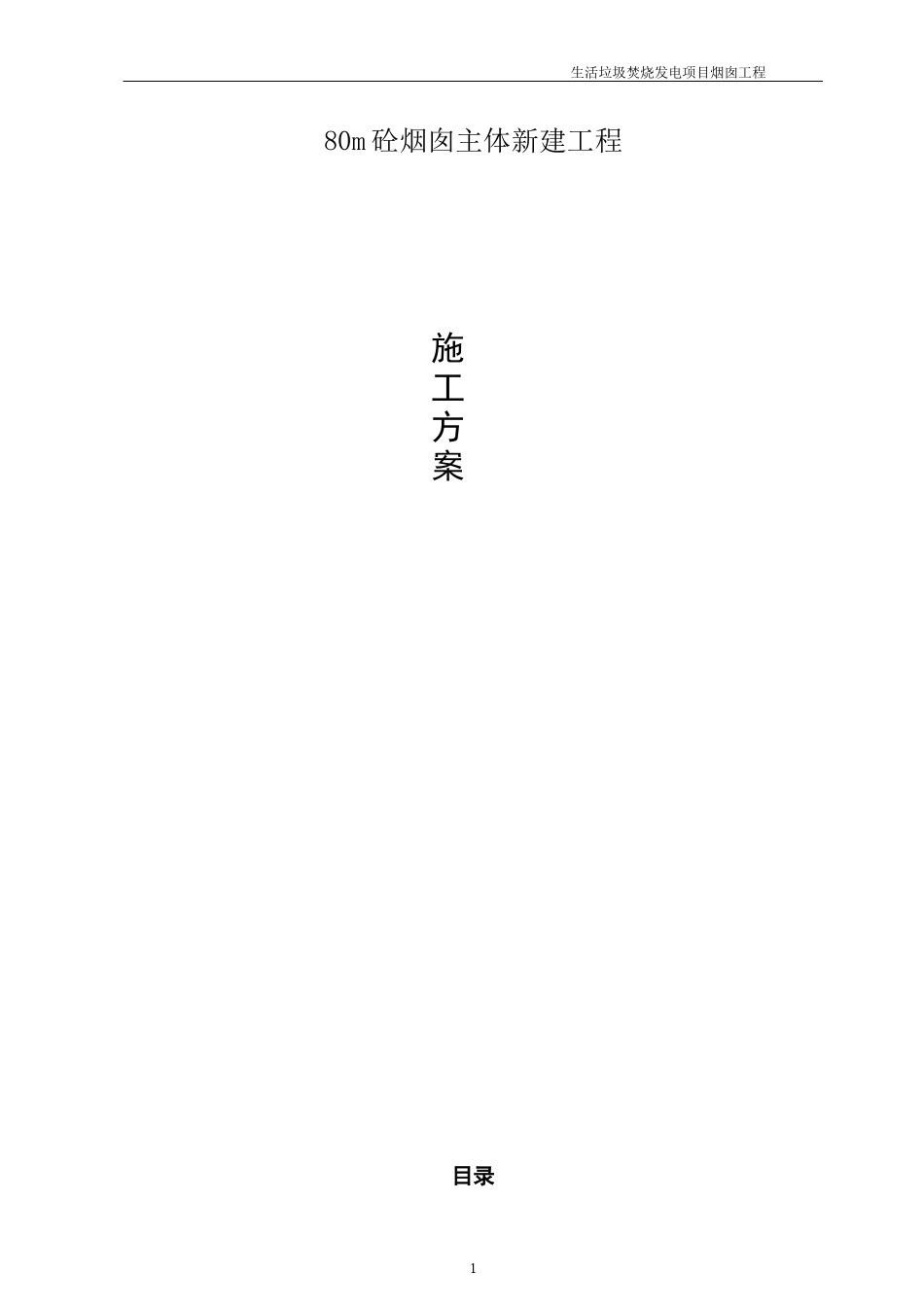

生活垃圾焚烧发电项目烟囱工程80m砼烟囱主体新建工程施工方案目录11生活垃圾焚烧发电项目烟囱工程1.工程概况2.施工方案3.施工方法4.井架移置模板工艺5.附属施工6.钢管拆除施工7.沉降观测施工8.季节性施工措施9.施工组织及人员培训10.施工平面布置11.施工进度计划12.质量控制和要求13.安全技术80m/7.4m砼烟囱新建工程施工组织设计一、工程概况XX有限公司负责承建XX垃圾焚烧发电有限公司80m砼烟囱新建工程施工任务，22生活垃圾焚烧发电项目烟囱工程其工程概况如下：（一）工程地点：（二）工程特点：1、工程概况：本工程为单筒式钢筋砼结构烟囱，参照图集05G212《钢筋混凝土烟囱》，烟囱型号为：YC80/7.4-0.35-1-150；出口外径为7.4m，下口外径7.4m，基础为圆形板式，主体为钢筋混凝土，约在100个晴天竣工，其主要工程量见下表：序号分项工程名称单位数量1挖填土方m3190.002基础混凝土m3190.003筒身混凝土m3500.004钢筋T40.005型钢T4.006避雷系统套1.000（三）建筑设计数据筒身高度为80m基本风压为0.35KN/㎡抗震设计防裂度为6度场地类别为Ⅱ类地基承载力特征值200kpa烟气温度为150℃以下以基础和主体分说明基础：基础为圆形板式基础，基础埋深为3.5m，底板直径11.54m。主体：烟囱高80m、筒壁厚度为0.30-0.24m，筒壁底部外径为7.4m、衬采用3支钢内筒。（四）自然条件施工现场已经平整，土质、水位、风向和气温对施工没有很大影响。（五）施工条件施工现场交通运输、水、电等建设单位应提供良好的施工环境下，正式开工。二、施工方案（一）施工程序针对该工程的特殊性，根据其施工工艺，将其分为：基础工程、主体工程、安装工程、附属工程共四个分部，总的施工顺序为：基础工程→主体工程→安装工程→附属33生活垃圾焚烧发电项目烟囱工程工程。（二）各施工段工序（1）基础工程分为土方开挖、垫层、钢筋、安装绑扎、立模、混凝土浇筑、土方回填等。1）土方开挖施工：机械挖土、人工修整、积水坑排水。2）垫层施工：钢筋下料、钢筋制作，钢筋安装3）钢筋施工：钢筋下料、钢筋制作、钢筋安装。4）混凝土浇筑施工：浇筑基础。5）土方回填施工：避雷接地预埋、素土回填、夯实、余土外运。（2）主体工程分为：井架、立模、钢筋、浇筑、内衬、等五道工序。1）井架施工：井架安装搭设、起重机具设备安装。2）立模施工：内模、外模、中心点垂直测定等。3）钢筋施工：钢筋下料、钢筋制作、安装、钢筋绑扎、预埋件等。4）筒身浇筑施工：配料、搅拌、浇筑、找平等。（3）安装工程分为：钢结构安装、避雷设施安装、航标灯安装等三道主要工序。1）钢结安装：爬梯安装、护网安装、平台安装。2）避雷设施安装：避雷针安装、避雷带安装、避雷线安装、避雷线接地等分项工程。3）航标及航标灯安装施工工程：航标灯安装、电源线安装、接线盒安装。4）附属工程包括：散水坡浇筑等分项工程散水施工：场地平整、C15砼散水坡。最后将一切扫尾工程都列入附属工程。三、施工方法（一）基础工程：（1）基础采用机械和人工开挖土相结合的方法。（2）由于基础设计较深，故应放坡开挖，放坡系数为1：0.67，挖出的土道至离基坑壁2米外堆放，并在基坑壁四周做好支护设施，以防塌方，并考虑地下水和雨水所产生的积水，故在坑底周围挖30cm深的圆形积水边沟，设两个积水坑，用水泵抽水，以避免地下水渗入坑底。（3）基础开挖后，采用人工进行修整至基坑底设计标高，并将烟囱中心点钢筋固定下来，达到条件后，通知建设单位、设计单位、质检和监理单位，合格后方能进行下道工序的施工。（4）本工程基础模板将采用三次立模的方法，并保证模板强度的稳定性，第一次44生活垃圾焚烧发电项目烟囱工程立模浇筑垫层，用白铁皮沿烟囱中心点拼成直径列外圆，圆外则用Φ6的钢筋焊接圆环固定模板。第二次立模采用300×750钢模板拼接成最低要求的的圆，圆外侧用Φ12的钢筋焊接圆环两道固定钢模板，在基础壁打好支撑。用钢管、木板固定好侧模，以防止砼浇筑时出现涨模现象，第三次立模的模板，用钢管搭好排架四周顶在基坑的木板上，用钢管夹牢，浇筑至±0.00m。（5）在基础钢筋绑扎之前，应按图纸要求浇好C10砼垫层，垫层浇好后，在上面弹...
